  • 홈 > 스크린 브라켓

    상세보기
    주문 제작상품/자체제작 슬라이딩 방식 스크린 천장용 투명판 브라켓SB-B50(그랜드뷰 아쿠아비젼 슬라이딩 타입)
    판매가 21,000원
    SNS
    • 페이스북
    • 트위터
    • 이메일
    배송방식 일반배송
    배송비 고정금액(선불) 3,500원
    주문옵션
    추가옵션
    • 구입하실 상품을 추가해주세요.
      총 상품 금액 : 상품 가격을 선택해주세요.
      장바구니 바로구매 관심상품


       ㄱ"구조용 슬라이딩 방식 스크린 천장용 투명판 브라켓 SB-B50 입니다

      일반적으로 스크린 끝단에 있는  구멍에 스크린을 부착하는 제품과 달리 스크린 몸체 뒷쪽에 ㄱ"자 브라켓을  고정하기 위한  천장 무게 분산을 시키고 보강용 스크린 브라켓입니다

      스크린 매니아,윤시네,일본 OS스크린등에 주로 부착하는 제품으로  위쪽에 채울수 있는 나사 구멍간의  거리를 정확히 요구사항에 기재해 주시면 그  구멍에 맞추어 드릴로 작업 가공해 보내드릴수도 있습니다.

      본 상품 구입시 스크린용 투명판 브라켓 사이즈를 선택해 구입하실수 있습니다.

      1개만 주문하시면 1조(2개를)보내 드립니다.(나비앙카, 피스 ,스페너 제공합니다)



      선택1,길이:120mmx폭:50mmx두께:8mm

      선택2,길이:130mmx폭:63mmx두께:6mm

      선택3,옵션 선택:확장형(200mm x 50mm x 8mm)

      선택4,옵션 선택:확장형(300mm x 80mm x 8mm)



      제품특징

      천정에 석고보드이거나 얇은 나무 합판일경우 무거운 스크린을 설치시 보다 견고하고 튼튼하게 설치하기 위한 보조 투영판 브라켓입니다

      투명판은 고급 스러우면서 절대 녹슬거나 변형이 없는 고강도 투명한 재질로 만들어져 있습니다

      거실천장에 깨끗한 상태로 설치가 가능하도록 고급스러우며 투명한 상태로 부착할수 있어서 시각적 부담감이 적습니다

       투명판은 드릴로 피스 구멍을 추가로 타공해서 사용할수도 있습니다.

      이는 천장속 각목에 직접 피스를 고정시킬때 매우 용이합니다.



      볼트는 5mm 와 4mm 각각 4개씩 제공하며 투명판에 볼트 구멍간의 간격은 2.5cm /3cm각각 가공되어 있습니다

      아래 사진은 슬림형으로 투명판의 두께는 6mm입니다



      본 상품 구입시 스크린용 투명판 브라켓은 사이즈를 선택해 주십시요



      선택1,길이:120mmx폭:50mmx두께:8mm


      선택2,길이:130mmx폭:63mmx두께:6mm

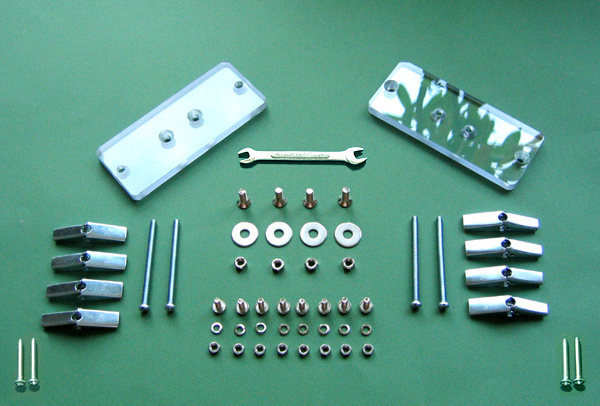

      슬라이딩 방식 스크린 천장 설치용 브라켓 (브라켓 좌.우 2개)

      제공되는 것으로 1개 브라켓 마다 고급 토굴앙카(나비앙카)볼트 와 추가 여유분 4개 함께 증정입니다

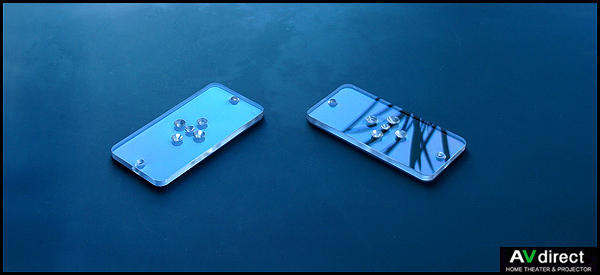

      투명판 중앙에는 아래 사진과 같이 기본 2.5cm간격을 부착나사 구멍을 뚫어 보내드리지만 스크린 브라켓 마다 디자인 구조가 다른 경우가 있으므로 그에 맞게 부착하시려면 주문 과정에서 요구사항에 구멍간에 사이즈를 기재해 주시거나  전화나 게시판, 메일, 팩스등으로 작성하셔서 주문하셔야 합니다



      ■투명판 브라켓 특징

      1,재질의 강도는 유리의 250배, 아크릴의 30배 이상 견고한 초강력 재질로 구성

      2,유리의 절반정도로 가볍고  변형이 뒤틀림이 없는 초강력 내구성

      3,투명한 재질로 프로젝터 본체와 부착시 편리한 나사 위치 선정 가능

      4,재질은 단단하면서도 드릴로 쉽게 구멍을 낼수 있어 작업이 편리성 확보

      5,두께 6~8mm내 하중10 ~15kg

      *투명판은 최신에 고가 장비인 컴퓨터 CNC기법으로 최고급 절단 가공하였습니다



        2개의 나사 볼트를 채울수 있어  보다 안정성을 학보 할수 있습니다

      안쪽에는 와샤를 채워서 보다 견고하게 조여줍니다

      슬라이딩 브라켓을 채용한 스크린이라면 설치하기 매우 적합합니다

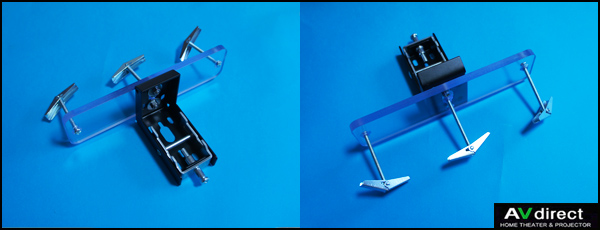

      아래는 설치시 이해를 돕기 위한 입체 도면입니다(출처:AVdirect)





      천장은 대부분 석고 보드이거나 얇은 나무 합판 경우 아래와 같은 토굴 앙카를 이용해 설치합니다

      아래 부속을 이용한 설치는 가장 견고한 설치 방법입니다

      아래 토굴앙카 4개면 설치 가능하지만 실수나 위치 변경을 대비해 앙카 4개를 추가 제공합니다

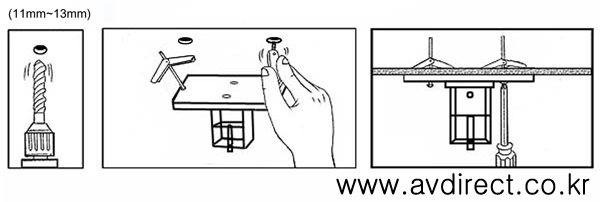

      아래 그림은 스크린를 천장에 설치 할때 입니다

      설치시에는 설치할 위치를 줄자등을 이용해 정확히 측정한 후에 천장 석고보드에 최소11mm ~13mm정도의 적당한 구멍을 뚫고서 앙카를 손으로 접어서 천장 속으로 삽입 하셔야 합니다



      석고보드에 구멍을 뚫은 일은 작은 Drill Bit만으로도 충분히 설치 가능합니다

      정확히 위치를 표시한 다음 토굴앙카가 접었을때 석고보드 속으로 들어 갈수 있을정도로 조금씩 구멍을 넓혀 가면서 타공 하시면 됩니다.

      나무 전용 피스 4개 추가 제공

      천장이 나무 합판일때 사용하는 부품 아래와 같은 나무 전용 피스도 함께 제공해 드립니다.

      보통 아파트 천장속에는 석고보드를 각목에 부착하는 경우가 많으므로 아래 나무 전용 피스를 이용해 보다 견고하게 설치할수 있습니다.



      손공구 고급 스패너(7mm/8mm) 입니다

      볼트와 스크린을 보다 더 단단히 조이는데 사용합니다.

      위의 그림과 달리 아래 사진과 설치할수 있어서 보다 깔끔하게 감출수도 있습니다

      기본 스타일은 아래와 같이 가공해 보내드립니다



      스크린 매니아 제품인경우 사진참조

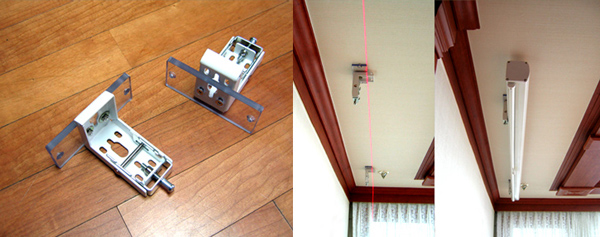

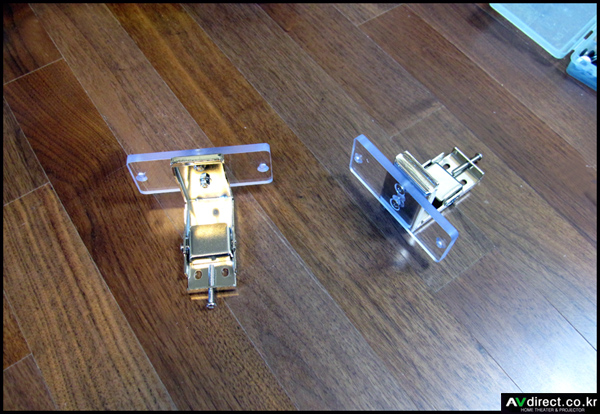

      아래는 스크린 매니아 제품(슬라이딩 방식인 ER3 시리즈 제품)을 조립한 사진입니다

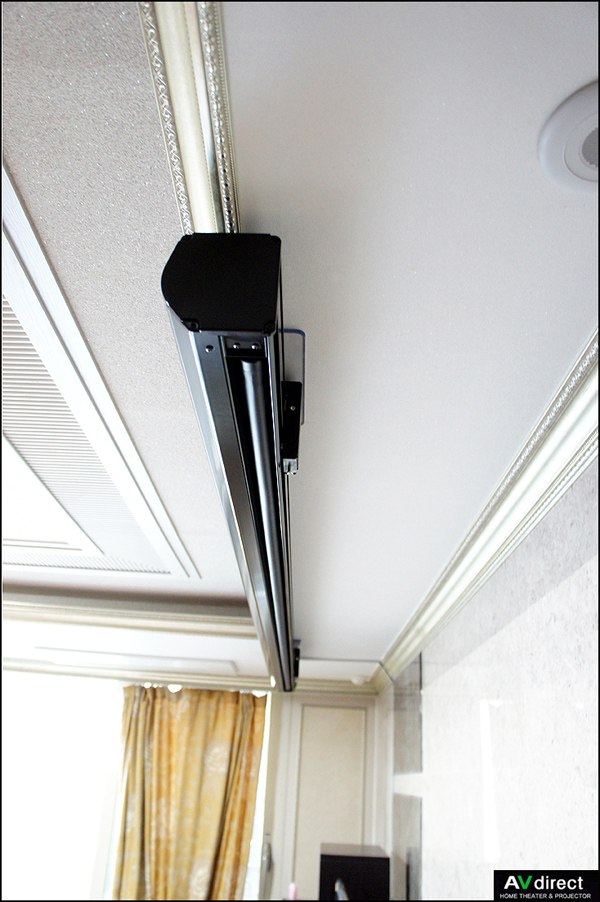

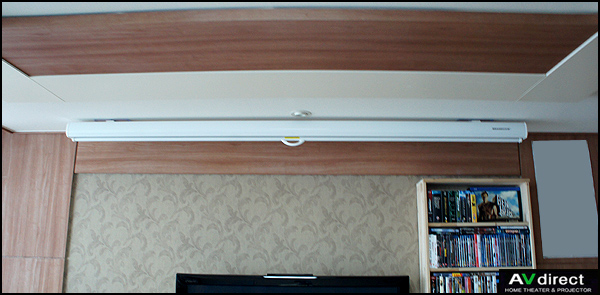

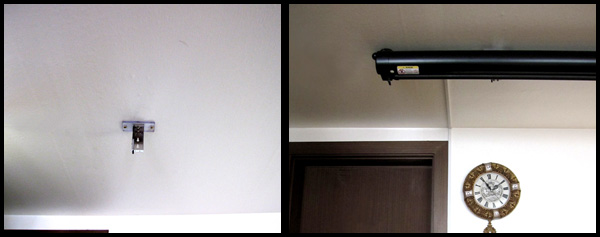

      신형 그랜뷰 슬라이딩 방식 수동 스크린 설치 사진

      아래는 윤시네 스크린으로 슬라이딩 방식인 아쿠아 매트 시리즈 제품을 조립한 설치한 사진입니다

      아래 슬라이딩 방식의 원조격인 일본 OS스크린 브라켓입니다

      브라켓에 부착되는 나사 볼트는 두개만으로 충분합니다

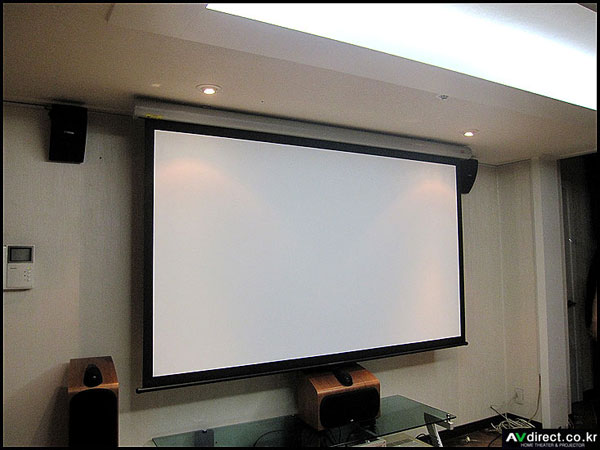

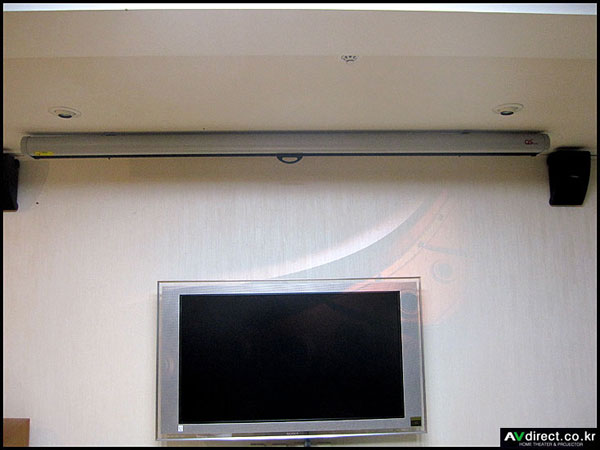

      일본 OS 120인치 전동 스크린 설치한 사진

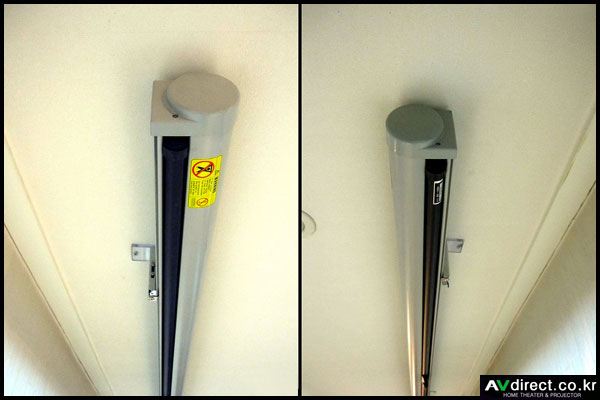

      일본 OS스크린 100인치 천장 설치

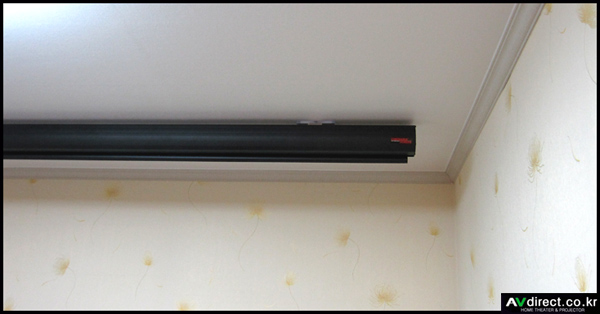

      아래는 윤시네 스크린



      아래는 스크린 매니아의 SR3-100H HDplus



      스크린 매니아 100인치 수동 스크린

       슬라이딩 방식 스크린 천장용 브라켓 SB-B50을 이용한 ER3 HDplus 설치 사례선택1,길이:120mmx폭:50mmx두께:8mm

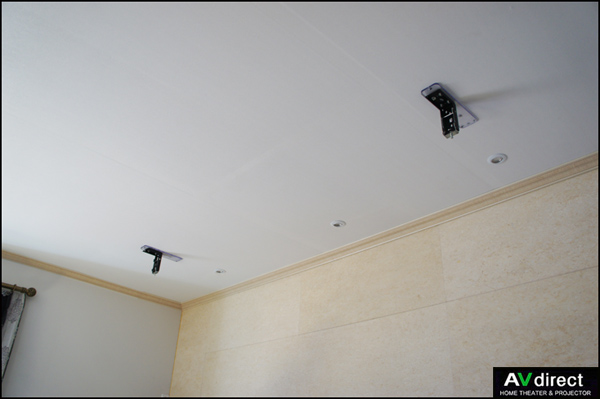

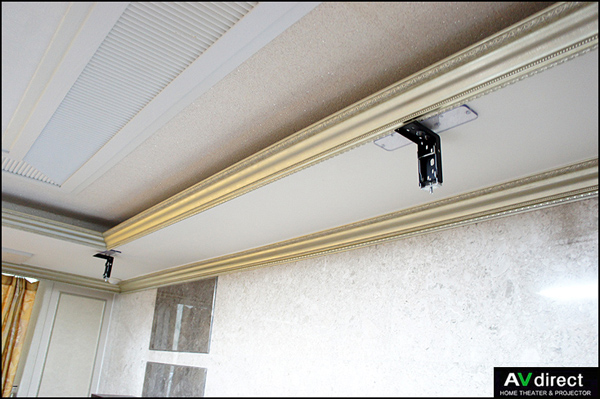

      앞 ,뒤 좌,우 정확한 측정후 천장 설치선택1,길이:120mmx폭:50mmx두께:8mm

       선택1,길이:120mmx폭:50mmx두께:8mm

       선택1,길이:120mmx폭:50mmx두께:8mm



      옵션 선택:확장형(200mm x 50mm x 8mm)

      스크린이 120인치 전동 스크린과 같이 무거운 경우는 아래 제품을 추천해 드립니다

      -기존에 토굴앙카 2개에서 3개로 설치 할수 있어서 무거운 스크린도 보다 안정적으로 설치 할수 있습니다.

      선택3,옵션 선택:확장형(200mm x 50mm x 8mm)

      선택3,옵션 선택:확장형(200mm x 50mm x 8mm)
      옵션 선택:확장형(200mm x 50mm x 8mm)
      그랜드뷰 스크린 조립했을때 해당 모델 GSR / GER 80~120인치 시리즈

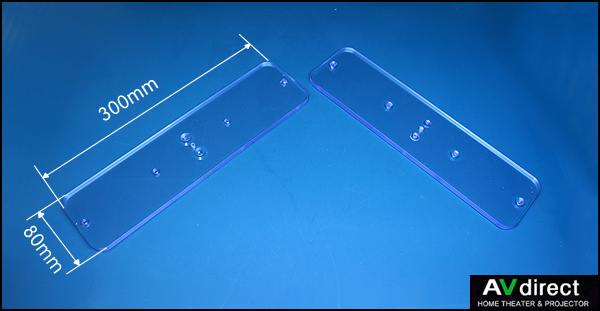

      옵션 선택:확장형(300mm x 80mm x 8mm)

      스크린이 120인치 전동 스크린과 같이 무거운 경우는 아래 제품을 추천해 드립니다

      -스크린 라인을 따라서 설치함으로써 노출를 최소화 할수 있습니다.

      -기존에 토굴앙카 2개에서 4개로 설치 할수 있어서 무거운 스크린도 보다 안정적으로 설치 할수 있습니다.

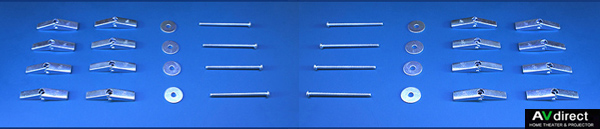

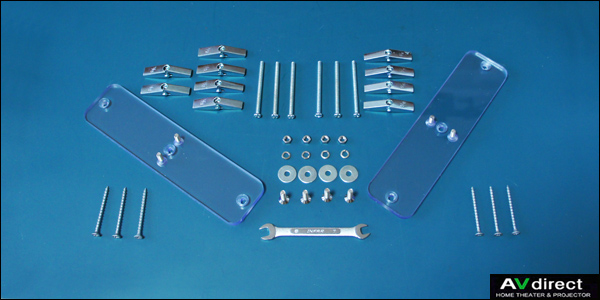

      기본에 석고보드용 토굴앙카 4개에서 8개로 제공합니다



      브라켓 조립시 사용하는 스페너와 나무전용 피스도 제공합니다

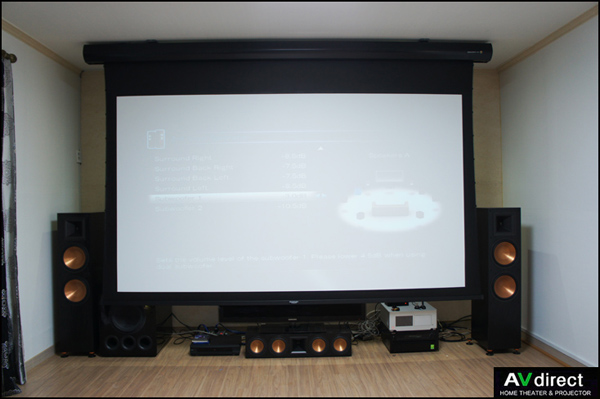

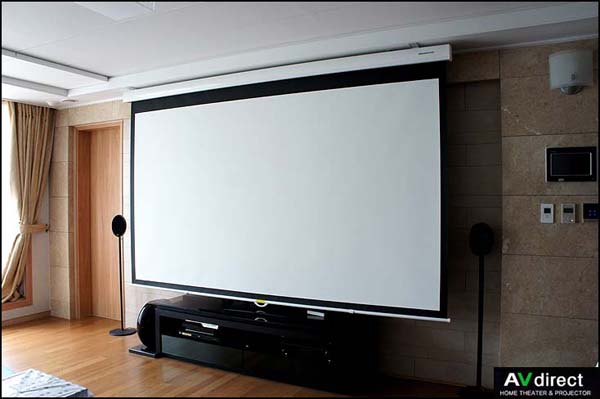

       135인치 전동 스크린 설치한 사진입니다.




      그랜드뷰 133인치 텐션 스크린 get2-133h




      자료출처:AVdirect.co.kr

      옵션 선택 상품(나사 볼트):1,200원천장 상황에 따라 석고보드 안쪽을 지지하고 있는 나무(각목)이나 석고 보드일 경우 아래와 같은 각종 나사 볼트가 필요할수 있으므로 아래 나사볼트가  필요시 옵션 선택상품으로 구입가능합니다





      선택상품

      콘크리트용 전산피스로 추가 구입시 아래 제품을 고려해 선택 구입하실수 있습니다

      /src/products/products_detail.php?product_category_id=30&MODULE_PRODUCT_ID=0030_00094

      국내최초  avdirect에서 판매하는 상품으로 각종 브라켓을 천장이나 벽에 고정할 때 보다 견고하게 고정시키는 콘크리트용 칼블럭 전산 피스입니다.

      약간의 오차는 동봉한 평와야 고무링와샤를 이용해 피스의 길이를 맞추어 고정하십시요








      구입전 참고:
      본 상품은  국내 최초로 AVdirect에서
      직접 가공 제작해 판매하기 때문에 제품 발송 까지는 2~3일 소요 될수도 있으며  제품 특성상  반품이나  교환은 불가하오니 신중한 구매 결정을 부탁드립니다

      기타 설치에 궁굼한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다
