    주문제작상품- 경량급 프로젝터 설치용 오토폴 브라켓 DST-230B(4KG이하용)자유로운 각도 조절(견적 할인)
    판매가 216,000원
    SNS
    • 페이스북
    • 트위터
    • 이메일
    배송방식 일반배송
    배송비 고정금액(선불) 8,000원
    추가옵션
    관심상품



    국내 최초로 AVdirect.co.kr에서 제작 판매하는 4kg이하 경량급 DLP프로젝터 설치용 오토폴 브라켓 DST-230B입니다.

    본 상품은 초소형 프로젝터용으로 경량급 프로젝터으로만 설치를 권장합니다



    높이는 최소 2030mm에서 2500mm까지 설치할 수 있습니다.

    프로젝터 설치 필요한 모두 들어 있으므로 별도로 부속품 구입하 필요습니다.



    천장이나 벽에 구멍을 뚫어야 한다는 이유로 홈시어터의 프로젝터와 스크린을 포기한 많지 않습니까?
    설치의 가장 큰 매력 천장이나 구멍을 뚫을 필요가 없다는 것 입니.
    프로젝터 설치 천장 바닥 떠받치는 원리로 천장, 바닥에 흠집을 입히지 않습니다. 그러므로 안심하고 프로젝터를 부착할 수 있습니다.

    엡손 EH-TW5350설치한 이미지



    <설치할 수 있는 주요 프로젝터 모델 참조>



    옵토마 : HD65, HD70, HD72i, EP728, EP720, EP706S, HD803, HD20, HD25, HD25LV,HD25E
    미쯔비시 : LVP-HC1100, HC3000, HC3100, HC3800, HC4000
    LG : RD-JT92, BN315, AB110, HS102G, AH215
    엡손 : EMP-1710, EMP-X5 ,TW5200,TW5350
    NEC : NP-60
    산요 : PLC-XU101
    삼성 : SP-P310MKM,600B
    벤큐 : W100,MP511 Plus, MP721c,CP220, W1070, W1060,W1080ST
    에이서:6510BD
    뷰소닉:7820
    소니 : VPL-EX5
    파나소닉 : PT-AE700E 등등...

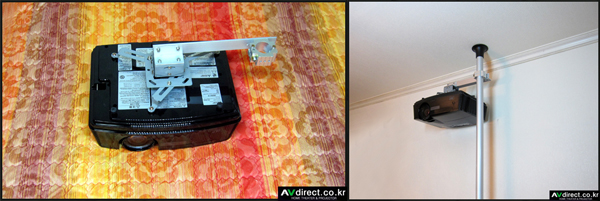

    아래 브라켓은 하단부분 조립한 한 벤큐  W1070 이미지 참조

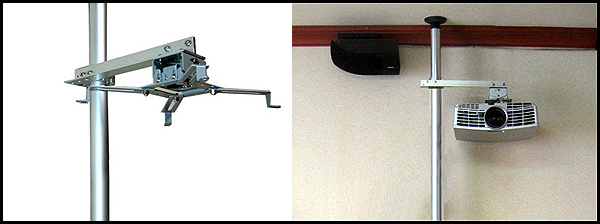

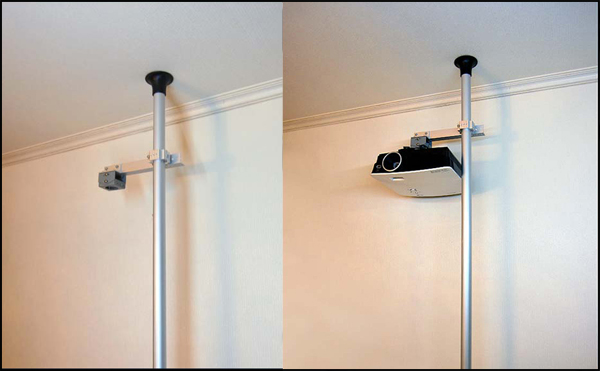

    브라켓 조립 방향에 따라서 폴 앞에 설치하거나 측면에 설치 할수 있습니다.





    폴 앞에 프로젝터를 설치한 경우 폴은 벽면에 밀착시켜서 설치할수 있는 장점이 있습니다.

    폴 측면에 프로젝터를 설치한 경우 폴은 벽면으로 부터 약간 띄어서 설치되지만 프로젝터는 벽면에 밀착시켜서 설치할수 있는 장점이 있습니다.

     DREAM - SQUARE THEATER DST-230B

    ★ 오토폴의 메리트는 다음과 같습니다.



    1. 천장, 벽에 구멍을 뚫지 않고 간단히 설치할 수 있다
    2. 설치가 간단하다 (비싼 설치 공사비 불필요)
    3. 이동이 간단하다 (공간의 활용성/ 차후 업그레이드 시 위치 변경이 손쉽게 가능)
    4. 제품 높이(프로젝터/ 스크린/ 스피커/ TV 높이)의 설정이 자유로운 것이 특징이다

    5. 안방 극장를 누구나 손쉽게 만들 수 있는 새로운 미래형 라이프 스타일로 활용성이 매우 높다

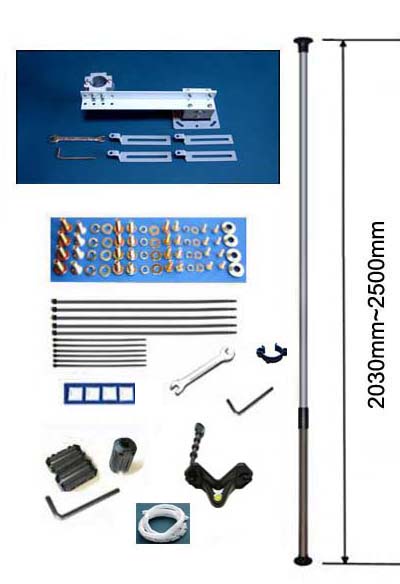

    - 구성품 : 오토폴 + 클램프+ 프로젝터용 만능 브라켓  + L"자 가로 익스텐션 , L"자 육각랜지 , TDK노이즈 필터 , 각종 볼트와 노끈, 스패너 손공구,설치 설명서




    특히 벽에 구멍을 뚫고 싶지 않거나, 석고보드에서 설치가 어렵거나, 전근이 잦거나, 가끔 디스플레이 기기의 장소를 이동하고 싶거나, 회사의 회의실이나 오피스텔, 고급맨션, 아파트 등등……에는 매우 편리한 제품입니다

    프로젝터 설치 시 기존의 방식은 천장에는 벽에 손상을 주지만 본 제품은 전혀 손상을 주지 않고 부착으로만 설치가 가능한 제품입니다

    부착만으로도 견고한 설치가 가능하며 초보자도 간단하고 빠르게 설치할 수 있습니다





    ◈특징



    1.천장에 손상없이도 간단하고 깔끔한 설치가 가능한 프로젝터 설치용 오토폴 셋트입니다
    2.폴에 부착된 클램프는 프로젝터를 매달기 투명판으로 연결되어 매우 견고합니다
    3.프로젝터를 스크린에 임의로 투사한 다음 화면을 보면서 설치합니다
    4.extension 폴에는 L렌치로 고정할 수 있습니다

    5.설치 시 상단 폴을 최대한 천장 쪽으로 강하게 밀고 L렌지로 조여 주십시오



    ◈구조설명

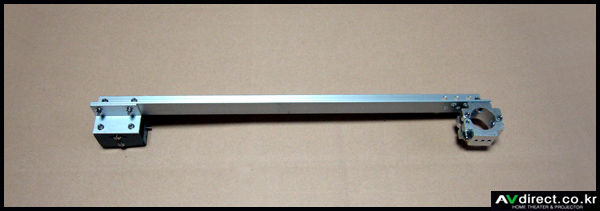

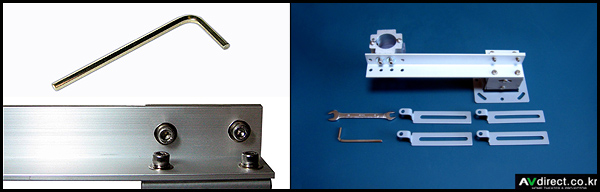

    L"자 알미늄 EXTENSION ARM 연결판(익스텐션 암) 오토폴 브라켓에서  클램프와  프로젝터 브라켓과 연결하는 제품입니다

    프로젝터 크기에 따라서 길이 조절이 가능하도록 4개의 홀이 가공되어 있습니다





    L"자 알미늄 EXTENSION ARM 연결판 두께3mm 가로:30mm 세로: 30mm 전체길이:270mm (결제 시 300mm로 확장 구입 가능)

    EXTENSION ARM 구성품 :육각 렌지 2개 각종  육각 볼트 ,스프링 와샤 ,평와샤

    사용되는 공구로 육각렌지와 볼트 넛트 외 에도 각종 스프링와샤 ,평와샤도 포함하여 보내드립니다

    분리형 고강도 클램프입니다

    폴에 부착이 간단하며 재질은 알미늄으로 만들어져 있어 내구성이 우수합니다

    사용되는 폴은 35파이입니다

    클램프 DST-103B(Super Clamp)



    파이프 직경이 35mm이상되는 것은 부착이 불가합니다

    오토폴 중간에 연결해 잡아주는 클램프는 머신+ 수 작업으로 대량 생산이 아닌 1개씩 긴 시간을 통해서 장인정신의 신념으로 만들어 졌습니다.
    avdirect제작한 오토폴 중간 클램프는 수년간의 시행착오와 발전을 거듭하여 일반적은 프라스틱 보다 견고한 재질로 만들게 되었습니다.
    클램프는 측면에는 3개의 볼트와 나사가 서로 결합되어 조여줌으로써 폴를 더욱 견고하게 잡아줍니다.

    프로젝터용 오토폴 브라켓  설치방법


    폴의 상단에 부착된 고무판은 미끄러지지 않는 구조로 되었습니다
    또한 상단 폴에 끼우는 고무판 안쪽에 부착된 강철 스프링은 폴을 세울 때 더욱 견고한 부착이 가능하도록 도와 줍니다

    폴의 세울때 혼자 설치 할 수 있습니다

    혼자서 폴을 세울 경우 프로젝터가 놓일 위치를 정확히 측정한 이후에 폴을 세워야 합니다
    한 손은 폴의 상단 부분을 천장 쪽으로 강하게 밀면서 다른 한 손은 연결 브라켓에 6각 랜지로 단단히 조여줍니다




    AUTOPOLE SPIRIT LEVEL
    오토폴이나 뷰브의 지름이 25mm에서 60mm까지 부착이 가능하며 부착 후에 수평을 잡아주는데 도움을 주는 수평계입니다.
    기포관 수평기 기포 위치 표선 사이 중앙 왔을 수평·수직 경사를 나타냅니다.
    수평 중력 방향 대해 직각 방향인데 이때 액체의 표면이 항상 수평으로 되려는 성질을 이용한 기포관 수평기입니다.
    폴 중앙쯤에 수갑처럼 간단히 부착 후에 사용하시면 더욱 정확하고 편리하게 맞추실 수 있습니다.

    LARGE CABLE CLIP 32mm ~ 45mm
    Auto Pole의 파이프직경 32mm ~ 45mm 까지 사용되는 플라스틱 재질의 cable clip에서 사진의 육각 렌치도 부착할 수 있습니다.

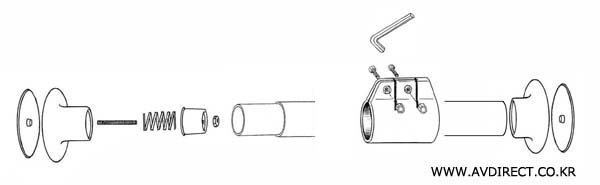

    폴의 구조





    주의사항



    1. 폴 연결 부속 브랙킷의 틈새가 1 mm 이하가 되지 않게 잡아 주세요. 너무 힘껏 조인다면 브랙킷이 갈라져 버릴 가능성이 있습니다

    2. 폴를 세우기 전 폴과 뒤의 벽면 사이의 공간에 전원 케이블, HDMI 케이블 등이 연결되기 위한 최소한의 뒷공간(최소 80mm)은 확보해야 합니다


    프로젝터 위치는 기본적으로는 폴을 바라보고 있을때 오른쪽에 위치하고 있도록 조립되어 배송됩니다만 왼쪽으로 반대 방향으로 설치하실 수가 있습니다.

    프로젝터를 부착 시 먼저 클램프에 연결된 가로 알미늄 브라켓을 조립된 상태에서 폴에 투 사위치가 최적인 알맞는 위치에 부착한 다음  뒤집은 상태로 프로젝터를 브라켓 가운데 나사에 거는 형태로 임시로 걸쳐 놓을 수가 있습니다.
    이때 프로젝터의 전원을 켠 상태에서 브라켓 4개의 나사를 이용해 프로젝터와 스크린 간에 화면 각도를 조정할 수 있습니다.

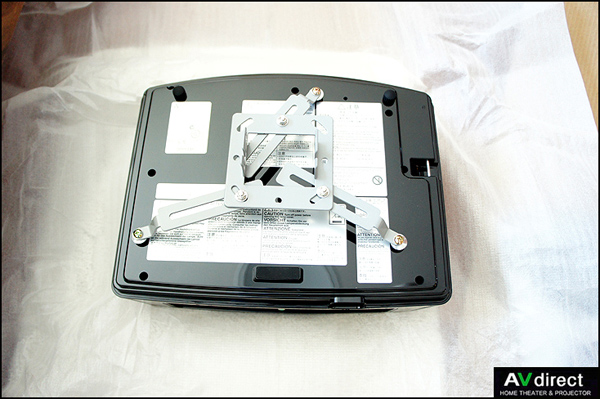

    아래는 프로젝터 밑면에 브라켓 다리를 부착하기 위한 사이즈별 부착 나사입니다

    프로젝터 밑면에 브라켓 다리를 부착할 때 사용되는 본체 흠집 방지와 미세 진동 흡수를 위한 업계최초 고무링 와샤 4개를 증정합니다


    프로젝터마다 나사구멍의 사이즈와 깊이가 각각 다르기 때문에 그 길이에 대해서는, 이쑤시개 등으로 나사구멍에 들어갈 수 있는 깊이를 측정하는 방법이 있으니 참고해 주시기 바랍니다.

    우측의 사진의 평와샤+고무링와샤 만으로도 충분히 견고한 부착이 가능합니다

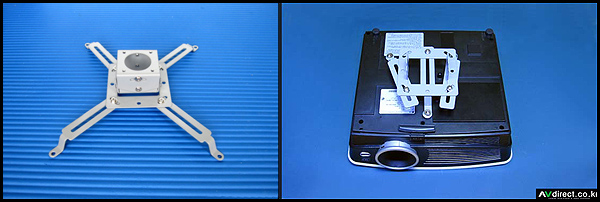

    프로젝터가 소형이거나 몸체 나사 구멍은 가운데로 몰려 있는 경우에는 아래 그림처럼 브라켓 다리를 반대 방향으로 조립해 설치 하십시오



    브라켓 다리를 프로젝터의 나사구멍에 맞추어 나사를 고정하기 전에 십자 드라이버를 이용해 볼트를 느슨하게 해서 다리를 짧게 하거나 길게 하거나 하는 것이 가능합니다.

    나사 구멍이 어떤 위치에 있어도 자유로운 조합이 가능합니다.





    오토폴과 연결되는 만능브라켓/ 고급 소형 LCD,DLP겸용 홈시어터 작은 브라켓(최대 다리사이즈 대각선으로  31cmX31cm)좌,우 18도  자유로운 각도조절 가능한 구조





    본 상품은 고급형 브라켓 답게 브라켓 하단 4각에 양 측면에는 8개 볼트를 손으로 돌리거나 십자 드라이버로 돌려서 사용할 수 있도록 되어 있습니다

    상하좌우 각도 조절용 볼트는 avdirect만의 차별화된 특수 주문 제작 볼트 입니다
    좁은 공간에서 설치 시 손으로 돌려서 고정 시킬 수 있어 매우 용이합니다
    또한 풀림 방지로 되어 있어 확실한 결합이 됩니다

    스패너 제공

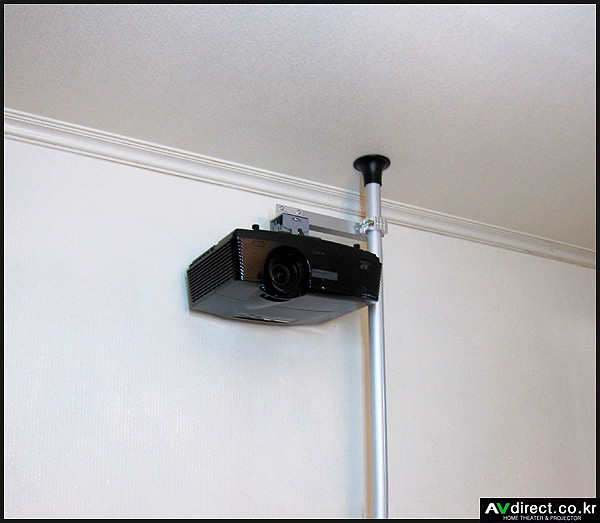

    미쯔비시 LVP-HC4000

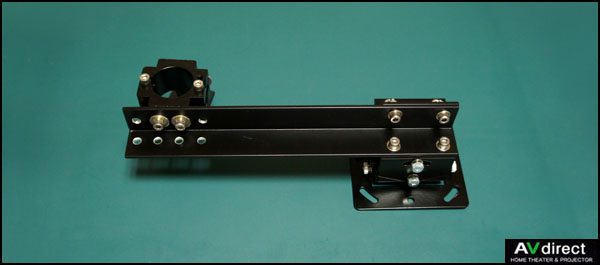

    본 상품 특징으로는 폴에 부착된 클램프는 L"자 가로 브라켓으로 연결되며 끝단에 만능브라켓이 부착되어 각도절이 매우 용이한 구조의 오토폴 브라켓입니다

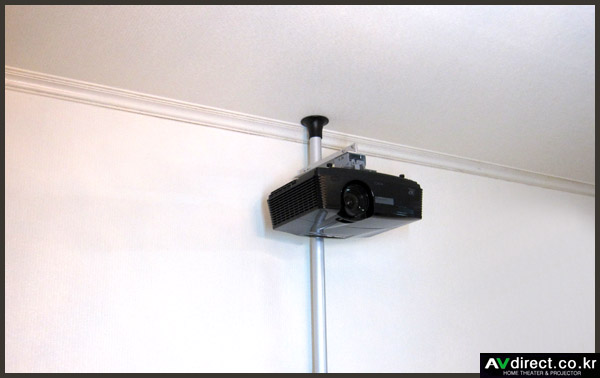

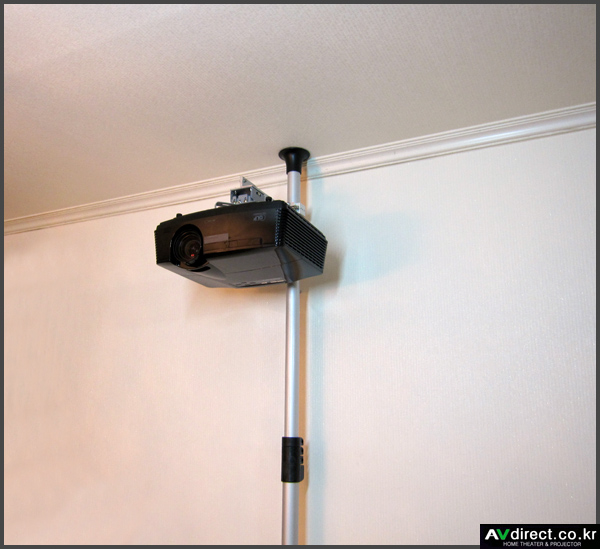

    미쓰비시 LVP-HC3800 풀HD 프로젝터





    360'어느 위치든 설치 가능합니다 아래 사진은 벽면에 밀착해서 설치할 때 입니다






    ◈노이즈 필터 증정!!

    저희는 노이즈 감소 필터를 사은품으로 드립니다
    저희가 공급해 드리는 "노이즈 필터"는 예민한 영상기기에 전자파 장애를 최소화하며 전선으로 타고 들어오는 전류노이즈에 대한 감쇄 효과가 있으므로 기기의 수명을 높일수 있도록 한 제품입니다

    노이즈 필터에도 여러 종류가 있지만 저희가 제공하는 것은 사용하시는 기기에 조금이라도 도움이 되고자 하는 바람으로 제공하는 선물로 생각해주시기 바랍니다

    필터 장착 시 기기 본체에 최대한 가깝게 장착해야 하며 영상입력 케이블은 1가닥에 1개씩 전원 케이블에  장착하시면 됩니다





    일본 TDK 노이즈 필터!!(케이블 외경 6.1mm~9.2mm까지 부착가능)




    프로젝터 설치 후 전원케이블의 깔끔한 마무리를 위한 고정용 클램프와 케이블 묶음용 타이(노끈)를 증정합니다



    상단 폴 안쪽의 구조는 스프링이 들어 있어 폴의 견고하게 하고, 고무판은 미끄러짐을 방지합니다

    또한 아래 사진과 같이 일반적인 폴보다 휠씬 굵은 본 상품 우측(사진) 파이프 내경은 안정성과 견고한 내구성을 보장합니다



    본 상품은 AVdirect에서만 국내 최초로 판매하는 상품으로 프로젝터용 설치 설명서 또한 자체 제작해서 동봉해 보내드리고 있습니다

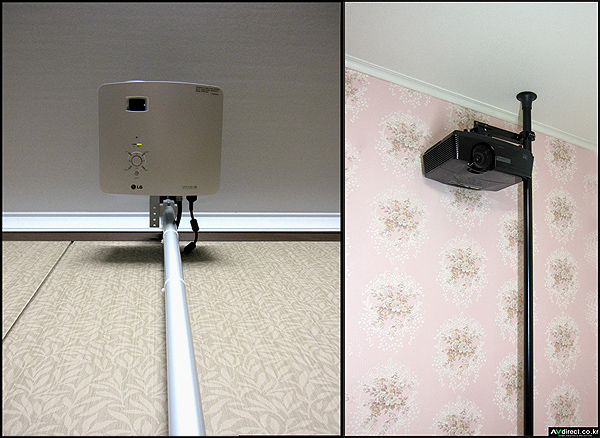

    LG 프로젝터 AH215





    확장형 익스텐션 암

    프로젝터가 3kg이하로 가볍거나 쇼파 측면에 설치 시 아래와 같이 확장형 익스텐션 암을 별도 주문해 설치할 수도 있습니다
    이러한 확장형이 필요 시 프로젝터 모델명을 알려주시거나 별도 전화 상담 부탁드립니다

    확장형은 최대 60cm까지만 권장합니다

    별도 옵션 상품

    이동 압축형 폴DST-150: 기존에 접었을 때는 폴의 높이가 2m로 이동과 보관이 불편하였으나 본 상품은 폴를 접었을때 최대 150cm 정도로 이동성이 매우 용이한 폴로 길이를 조정해서 보내드리는 상품입니다,

    폴을 상,하로 연결해주는 잠금장치가 바닥으로부터 기존 50~60cm였다면 140~150cm정도에 위치해 있으며 폴의 외경과 천장까지의 최대 높이는 약간 높거나 동일합니다.



    옵션상품



    폴의 색상을 블랙으로 주문 가능합니다.

    L자 알미늄 EXTENSION ARM 300mm로 확장시 옆으로 약간더 길어지게 됩니다.



    엡손 TW5350 설치한 이미지 참조




    구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성 상 반품이나 교환은 불가하오니 구입전에 신중한 구매 결정을 부탁드립니다.

    기타 설치에 궁금한 사항은 게시판이나 전화로 문의주시면 친절 상담해 드리겠습니다.



    > 상품 상세정보
    상품 상세정보
    제조사 avdirect 원산지 한국
    브랜드 - 모델명 DST-230B
