    AVDIRECT제작 프로젝터용 오토폴 브라켓 DST-270E(전용 타입)제품문의 02-6293-7849/국내 최초 주문 제작 판매점(견적 할인)
    판매가 378,000원
    SNS
    • 페이스북
    • 트위터
    • 이메일
    배송방식 일반배송
    배송비 고정금액(선불) 8,000원
    추가옵션
    • 구입하실 상품을 추가해주세요.
      총 상품 금액 : 상품 가격을 선택해주세요.
      장바구니 바로구매 관심상품


      Autopole System DST-270E
      (270cm까지 확장 가능형)
      프로젝터용 오토폴 브라켓
      ■투명판 타입에 전용타입 빠르고 간단한 인테리어 측면에 멋진 디자인.
      주문 때는 사용 프로젝터 기종 알리거나 프로젝터 크기 닮은 투명 사이즈 선택 주십시오.
      회사대응 아래투명 사이즈 필요합니다.
      투명판에 기본 사이즈는  두께6mm x 가로220mm x 190mm
      투명판 옵션 선택 가능(추가금)

      투명판 사이즈 선택시 프로젝터 나사 구멍 위치와 프로젝터 사이즈와 투명판 사이즈 비교 측정후 가장 비슷한 사이즈로 구입하십시요.
      A 투명판 사이즈 기본1 : 190mm x 220mm x 6mm(기본)
      B 투명판 확장사이즈2 : 240mm x 280mm x 6mm
      C 투명판 확장사이즈3 : 260mm x 310mm x 8mm
      D 투명판 확장사이즈5 : 200mm x 250mm x 6mm(라운드형)
      E 투명판 확장사이즈6 : 230mm x 280mm x 6mm(라운드형)
      F 투명판 확장사이즈7 : 250mm x 300mm x 6mm(라운드형)
      G 투명판 확장사이즈8 : 290mm x 360mm x 8mm(라운드형)

      그래 그림과 같이 투명판과 브라켓 사이에는 또 하나의 작은 기둥을 삽입합니다.
      이는 브라켓 조립시 볼트에 방해되지 않게 하기 위함입니다.
      투명판과 브라켓 사이에 삽입되는 작은 기둥은 볼트 구멍이 방해 되지 않을때는 사용하지 않아도 됩니다.
      프로젝터 설치 필요한 모두 들어 있으므로 안심해 주십시오. 별도부속품 구입해 주실 필요습니다.
      설치 제일인 매력 천장인가 구멍을 뚫을 수 없는 케이스 나옵니다. 그러한 이유 프로젝터,스크린 의한 홈시어터 포기한 많은 아닙?
      프로젝터 설치, 단지 천장 바닥 떠받치는 것 뿐므로, 천장, 바닥 상처을 입히지 않습니다. 안심하고 프로젝터를 부착할 수 있습니다.


      구성품
      1.오토폴 / 슈퍼 크램프 / 프로젝터용 만능 브라켓 / 고강도 투명판 / 가로 연결 익스텐션암 / 각종 브라켓 부착나사와 와샤 / 드릴심(기리) / 물방울 수평계 / TDK 노이즈 필터 / T핸들 드라이버/육각볼트와 육각랜지/ / 케이블 고정 접착제 + 케이블타이 +수직 측정용 정추+연필+설치 설명서


      무게 15kg 까지 견딜수 있는 슈퍼 클램프는 간단하고 빠른 설치가 가능합니다.
      손잡이를 돌려서 탈,부착이 용이합니다.


      본 상품은  기존에 레바식 손잡이 형태에서 조여주던 방식을 두가지 모두 사용할수 있는 분리형 육각볼트와 육각렌지를 클램프에 사용할수 있는 형태로 추가로 제공해 드립니다
      육각렌지로 사용시 설치후 손잡이가 전혀 보이지 않아 보다 깔끔한 형태가 되며 벽면쪽에 보다 밀착해 폴를 설치시나 좁은 공간 설치시 매우 용이 합니다
      투명판의 아크릴에 30배 강한 초강력 재질로 만들어져 단단하고 견고합니다
      (장착할 프로젝터 크기와 나사 구멍의 위치를 투명판을 사이즈를 비교해 주십시요/투명판 사이즈 변경은 프로젝터 모델명에 맞게 주문제작도 가능합니다,결재시 요구사항에 기재해 주십시요 ,사이즈 변경시 주문 제작시 3~4일정도 추가 소요됩니다)
      프로젝터 본체 부착나사 4가지도 제공됩니다
      투명판과 프로젝터 사이에 기둥 역활하는 새로 기둥(고무링 와샤.링 와샤 포함)해 높이를 맞추어 조립하십시요
      프로젝터마다 나사 구멍의 깊이는 각각 다르므로 이쑤시개를 이용해 그 깊이를 측정할수 있으며 투명판과 새로기둥 밑에 각종 와샤등으로 볼트이 길이와 높이를 맞추어 조립하십시요
      볼트와 새로기둥 외에 함께 드리는 것으로는 크기별로 고무링와샤,링와샤 ,평와샤도 함께 제공합니다
      볼트 길이가 너무 길다면 추가로 제공된 고무링 와샤를 이용해 주십시요
      프로젝터 몸체 밑면에 보시면 제품마다 3~4개의 나사 구멍이 있으므로  맞추어서 뚫어서 사용합니다
      옵토마 ,HD20

      프로젝터 부착 킷트 투명판 브라켓
      1,재질의 강도는 유리의 250배, 아크릴의 30배 이상 견고한 초강력 재질로 구성
      2,유리의 절반정도로 가볍고  변형이 뒤틀림이 없는 초강력 내구성
      3,투명한 재질로 프로젝터 본체와 부착시 편리한 구조로 나사 위치 선정 확보
      4,재질은 단단하면서도 드릴로 쉽게 구멍을 낼수 있어 작업이 편리성 확보
      5,두께 8mm
      6,고강도 투명판은 프로젝터가 바뀌더라도 나사 구멍의 위치가 달라 여러번 재활용할수도 있습니다
      투명판 사이즈는 프로젝터 크기와 프로젝터 볼트구멍간의 거리를 측정후 볼트 구멍안쪽으로 투명판으로 들어 올수 있도록 크지 않게 적당한 사이즈로 선택해 주십시요

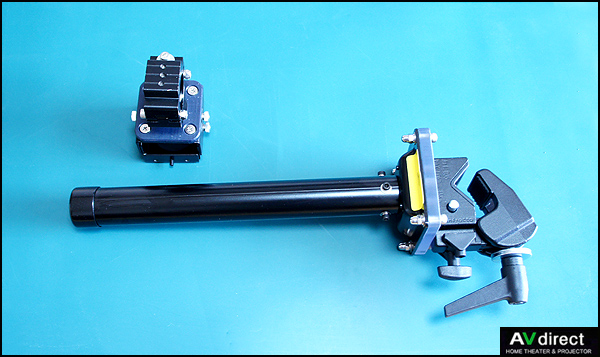

      370E 특징

      가로 연결봉에 각각 다른 프로젝터 사이즈에 맞게  설치하실 수 있는 구조로

      끝단에 부착된 클램프에 있는 육각나사는 L" 랜지로 풀어서 봉을 따라서 미세한 길이 조정은 물론

       상하좌우 각도 조절은 물론 360'회전이 가능해 3~5kg의 가벼운 프로젝터 라면 90'180'각도 변경해서 설치 하실수도 있습니다.

      또한 각도 조절이 매우 용이한 구조로 만들어져 있습니다

       (가로 연결봉 기본 길이 : 290mm)



      투명판 사이즈
      A타입 8mm x 190mm x 220mm(기본)
      B타입 8mm x 250mm x 290mm(옵션)
      C타입 8mm x 280mm x 300mm(옵션)
      (프로젝터 모델명을 요사항에 기재시 투명판에 나사 구멍을 뚫어서 보내드립니다)


      투명판 사이즈는 프로젝터 크기와 프로젝터 볼트구멍간의 거리를 측정후 볼트 구멍안쪽으로 투명판으로 들어 올수 있도록 크지 않게 적당한 사이즈로 선택해 주십시요

      *투명판은 최신에 고가 장비인 컴퓨터 CNC기법으로 최고급 절단 가공하였습니다
      +드라이버 만으로 조립이 간편합니다.
      기존 브라켓보다 전용 브라켓은 보다 견고하고, 깔끔하며 ,정확하고 설치가 편리합니다 .
      미쯔비시 3D DLP프로젝터LVP-HC7800D
      투명판 사이즈 290mm x 360mm x 8mm(라운드형)사용합니다.
      폴 색상을 블랙으로 주문시

      LARGE CABLE CLIP 32mm to 45mm
      Auto Pole의 파이프직경 32mm~45mm 까지 사용되는 플라스틱 재질의 cable clip에서 사진의 육각 렌치도 부착할수 있습니다.

      AUTOPOLE SPIRIT LEVEL
      오토폴이나 뷰브의 지름이 25mm에서 60mm 까지의 부착할수 있으니 부착후에 수평을 잡아주는데 도움을 주는 수평계입니다.
      기포관 수평기 기포 위치 표선 사이 중앙 왔을 수평·수직 비탈 나타냅니다.
      수평 중력 방향 대해 직각 방향이다.
      프로젝터 몸체 밑면에 보시면 제품마다 3~4개의 나사 구멍이 있으므로  맞추어서 뚫어서 사용합니다 프로젝터 회사마다 나사 구멍의 깊이가 약간씩 다를수가 있습니다 이때 이쑤시개를 이용해 간단히 측정해 보시고 그 깊이를 적당히  계산해 아래 사진을 참고해 평와샤,링와샤,고무링 와샤등을 볼트에 끼워서 투명판과 높이를 맞추시면 됩니다

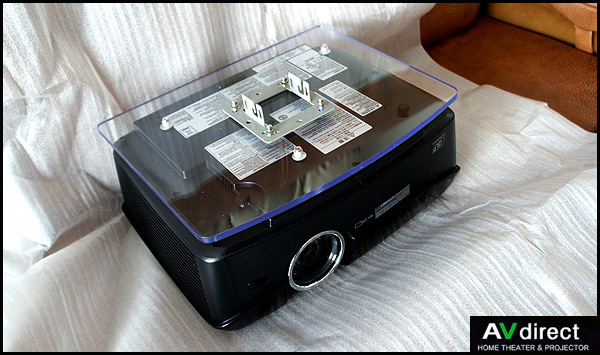

      투명판 브라켓에 드릴로 구멍을 낸다음 부착나사를 프로젝터 몸체와 부착합니다
      프로젝터의 통풍과 투명판의 공간을 만들어 주고 수평을 만들기위한 새로 기둥 부착한 사진입니다
      프로젝터는 바닥에 놓고 사용할수도 있으므로 프로젝터를 새로기둥을 이용해 투명판 하단에 부착하는 방법은  프로젝터 통풍구에 공기유입은 전혀 방해가 되지 않습니다
      오토폴 주문시 아래의 드릴 부품(기리)도 함께 동봉해 보내드립니다
      프로젝터 나사 구멍선정은 제공해 드리는 투명셀를 이용해 프로젝터 위에 올려 놓고 사인팬으로 나사 구멍을 표시한 다음 다시 원판(투명.목판)등에 올려놓고 재 표시해 드릴로 구멍을 뚫는 순서로 이용할수 있습니다 (투명 셀 사이즈는:315mm  x 265mm)입니다
      이방법은 나사 구멍위치 선정시 두꺼운 투명판의 굴절를 최소하 하기 위한 방안입니다(프로젝터 나사구멍이 투명셀보다 멀리 있는 경우나 프로젝터 몸체 밑면에 굴곡이 심해 나사구멍을 표시하기 곤란한 경우에 투명판을 프로젝터 위에 직접 올려 놓고 표시해야 합니다)
      아래 해당되는 프로젝터는 투명판에 볼트 구멍을 맞춤 가공해서 보내드릴수 있습니다
      결재시 요구사항에 기재해 주십시요

      등은 요구사항에 기재시 투명판에 나사 구멍을 뚫
      옵토마 HD65 설치시 투명판은 기본 사이즈
       옵토마 ,HD20

      프로젝터 몸체 밑면에 보시면 제품마다 3~4개의 나사 구멍이 있으므로  맞추어서 뚫어서 사용합니다
       프로젝터 회사마다 나사 구멍의 깊이가 약간씩 다를수가 있습니다
      이때 이쑤시개를 이용해 간단히 측정해 보시고 그 깊이를 적당히  계산해 아래 사진을 참고해 평와샤,스프링와샤,고무링 와샤등을 볼트에 끼워서 투명판과 높이를 맞추시면 됩니다
      프로젝터는 바닥에 놓고 사용할수도 있으므로 프로젝터를 새로기둥을 이용해 투명판 하단에 부착하는 방법은  프로젝터 통풍구에 공기유입은 전혀 방해가 되지 않습니다
      프로젝터를 사각 선반 상단에 올려 놓을 수도 있으며 투명판에 부착시 프로젝터 본체 부착나사 4가지 와 투명판과 프로젝터 사이에 기둥 역활하는 새로 기둥(고무링 와샤 2가지.스프링 와샤 .평 와샤 포함) 도 함께 제공해  드립니다
      프로젝터 부착(고정) 볼트는 4가지를 제공해 드리며 관련해 새로 기둥과 각종 와샤를 이용해 볼트의 길이와 볼트 구멍의 깊이를 맞추어 주십시요
      (참고로 프로젝터 몸체에 고정되는 볼트는 최소 5mm이상 삽입되어야 합니다)
      프로젝터 마다 나사 구멍의 깊이는 각각 다르므로 이쑤시개를 이용해 그 깊이를 측정할수 있으며 투명판과 새로기둥 밑에 각종 와샤등으로 볼트이 길이와 높이를 상황에 맞게 잘 맞추어 조립 하십시요.특히 고무링 와샤는 8개가 제공되므로 부착 나사가 길다고 생각되시면 고무링 와샤를 프로젝터 몸체 밑부분과 투명판 윗 부분에 각각 끼워서 할용해 주십시요
      볼트와 새로 기둥 외에 함께 드리는 것으로는 크기별로 고무링와샤,링와샤 ,평와샤도 함께 제공합니다

      프로젝터 몸체와 연결해 조립해 부착하는 나사 볼트입니다  사이즈별 4가지와 투명판과 프로젝터 사이에 기둥 역활하는 알미늄 새로 기둥(고무링 와샤 2가지.평 와샤 .스프링 와샤 까지 포함되어 있습니다)

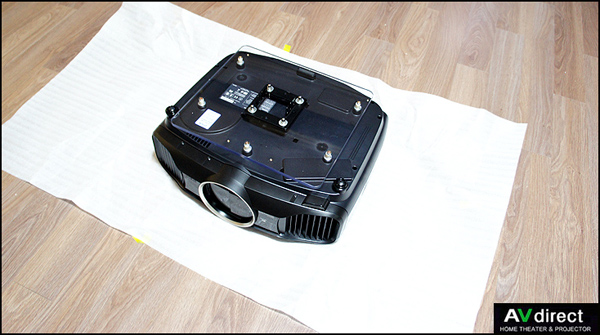

      LG AH-215 / AE700


      Epson 3D EH-TW8000,9000
      F 투명판 확장사이즈6 : 290mm x 360mm x 8mm(라운드型)
      옵션 선택상품 1
      DST-A707 받침대 쇼바 전체길이:295mm(support)상품 특징
      중 소형급 프로젝터 설치시(프로젝터 8kg 이하급)
      연결봉은 길이 320mm 확장형으로 자동 변경되어 발송됨
      메달리는 프로젝터가 10kg정도 무거울 경우 가로 연결판이 약간의 기울림 현상이 발생할수도 있으며 이는 클램프 안쪽에 특수 고무판이 강한 눌림 현상 때문이며 익스텐션 암의 수평을 유지하기 위한  방안으로 쇼바식 받침대 (support)(보조 지지대)를 설치할수 있습니다


      아래는  DST-A707 받침대 쇼바를 조립 했을때 사진입니다

      가로형 파이프를 확장한 경우 최대 1미터 이상도 주문 제작이 가능합니다.


      구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초로 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다
      기타 설치에 궁금한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다


      > 상품 상세정보
      상품 상세정보
      제조사 avdirect 원산지 MADE IN ITALY
      브랜드 - 모델명 DST-270E
