    DREAM - SQUARE THEATER 사업시작 2003년 부터 국내 최다 홈용 프로젝터,스크린,홈시어터 방문 설치 국내최초 국내유일 Autopole제작

    브라켓 직접 제작 판매! (POLE HELD PROJECTOR, SCREEN,SPEAKER STAND FOR HOME THEATER) MADE IN ITALY

    고객 방문 설치기를 보시면 고객님에게 어떻게 설치해 드렸고 어떻게 즐기고 있는지를 사진을 통해서 소개하고 있으며 향후 설치 예정인 고객과 현재 사용하고있는 AV유저 님에게 도움이 되었으면 합니다.
      전라북도 전주시 덕진구 만성서로 돌비애트모스 7.1.6 소니 리얼 4k 프로젝터 VPL-VW760ES (레이져 프로젝터)Native 4K,데논 세계최초 13채널 내장 AV 앰프 AVC-X8500H 레퍼런스 앰프,get2-150hi전동 클립쉬 실링스피커 설치
    글쓴이 : AVdirect
    날짜 : 2020.08.17 12:25
    조회 : 1178

    신축 전용룸 150인치 대화면 Dolby Atmos 7.1.6 스피커 설치!





    전라북도 전주시 덕진구 만성서로 돌비애트모스 7.1.6소니 리얼 4k 프로젝터 VPL-VW760ES (레이져프로젝터)Native 4K,데논 세계최초 13채널 내장 AV 앰프 AVC-X8500H 레퍼런스 앰프,get2-150hi전동 클립쉬 실링스피커 설치입니다.


    이번에 고객님께서는 첫 입주는  멋진 타운 하우스에 홈시어터 풀 셋트로 납품된 설치기 입니다.

    고객님과의 소통과 협의를 통해서 150 인치의 대화면에 박력있는 스크린 홈시어터 극장 설치 사례입니다 .

    스크린 박스등은 인테리어 팀과 협업과 소통으로 이루어 졌으로 현장 사진을 통한 방문전 문제가 없도록 수정하고 되도록 전달해 드렸습니다
    최소 2주전 쯤에 AVDIRECT에서 미리 상담을 통해서  함께 납품된 기기들은 모두 통일감있고 일체감 있는 음색을 위해서 같은 클립쉬 메이커 제품으로 맞추어 구축해 드렸습니다.

    오랜 단골이신 고객님 께서는 이번에 새로운 주택으로 이사를 하시면서 프로젝터, 스피커, 스크린, 장식장까지 대대적인 업그래이드 진행이 단행되었습니다.​


    Dolby Atmos 7.1.6스피커로 만들기 위한 AVDIRECT에서 직접 방문 납품 구축해 드린 목록입니다.






    프로젝터 : 소니 리얼 4k 프로젝터 VPL-VW760ES(레이져 광원)

    스크린 : GRANDVIEW (그랜드뷰) GET2-150Hi(4k 인증 원단)

    AV 앰프 : 13채널 내장 AV 앰프 AVC-X8500H 레퍼런스 앰프

    프런트 스피커 : Klipsch 클립쉬 Reference RF-7 II

    센타 스피커 :Klipsch 클립쉬 Reference RC-64 II

    리어 스피커 :Klipsch 클립쉬 ReferenceP-150M
    리어 백 스피커:Klipsch R-51M 뉴 레퍼런스 북쉘프 스피커

    Dolby Atmos 스피커 :NEW Reference Premiere 사운드 클립쉬 PRO-160RPC 천장 매립형 스피커 /Klipsch/6.5” In-Ceiling Speaker (6개)

    서브 우퍼 : 우퍼R-120SW

    플레이어 1 : PIONEER UDP-LX500 4K UHD (파이오니아 UDP-LX500) 블루레이플레이어
    플레이어 2 : 4K HDR TV Streaming Media Player
    플레이어 3 : 플레이스테이션4 PS4PRO
    그외 설치 자재: UHD HDMI 2.1 8K fiber cable  -8K 장거리용  4개 /8K 단거리용 3개 / 전용 맞춤:  파워 케이블 ,전용 브라켓/금도금바나나플러그,카나레 스피커 케이블 ,카나레 우퍼 케이블 ,무산소 동선 케이블

    오디오 전용 장식장: Bauhaus 4단 수납형 오디오 전용 장식장 ,리어 전용스탠드,센타 전용 스탠드

    LG전자 4K UHD TV 75인치 AI ThinQ (이번에 별도 구매해 주심)


    본 스크린은 AVDIRECT차량을 이용한 수입사 방문 직접 수령된 것으로 수입원 방문수령>서울AVDIRECT창고 2주정도 보관>다시 전주 고객님 집으로 일정에 맞추어 AVDIRECT 차량으로 안전하게 실어서 납품드린 150인치 스크린은 창문을 통해서 내부로 이동하였고 다시 타운하우스 특성상 지하는 높은 곳에서 카누와 카약을위한 밧줄 결박을 끈으로 묶어서 지하로 내려서 이동하였습니다.
    이러한 준비 작업은 최소한 3명이상 필요한 작업입니다.
     avdirect 차량에 직접 안전하게 탑재하여 서울에서 부터 가져와 납품드린 소니 리얼 4k 프로젝터 VPL-VW760ES (레이져프로젝터)Native 4K,데논 세계최초 13채널 내장 AV 앰프 AVC-X8500H 레퍼런스 앰프 입니다.

    단종된 OPPO(오포) UDP-205 UHD 블루레이 플레이어 대안으로 제안드려 납품 드린 PIONEER UDP-LX500 4K UHD (파이오니아 UDP-LX500) 블루레이 플레이어입니다.
    가능하다면 미국 AV극장용 사운드에 자주 이용되는 같은 메이커 같은 음색으로 제안해서 납품드린 6개의 Reference Premiere 사운드 신형 클립쉬 PRO-160RPC 천장 매립형 스피커 /Klipsch/6.5” In-Ceiling Speaker 입니다.


    미국 AV홈시어터 사운드에 인기 있는 클립쉬 실링 스피커는 6.5 "세라 메탈 우퍼복합 코팅 된 원형 Tractrix® Horn과 결합 된 1 "티타늄 돔 트위터독점적 인 모듈 식 SecureFit ™ 설치 시스템원형 및 사각형 페인트, 자기 그릴 포함되어 있습니다.
    실링 스피커 설치는 어느정도에 준비 시간과 신중한 작업이 필요하기도 합니다.

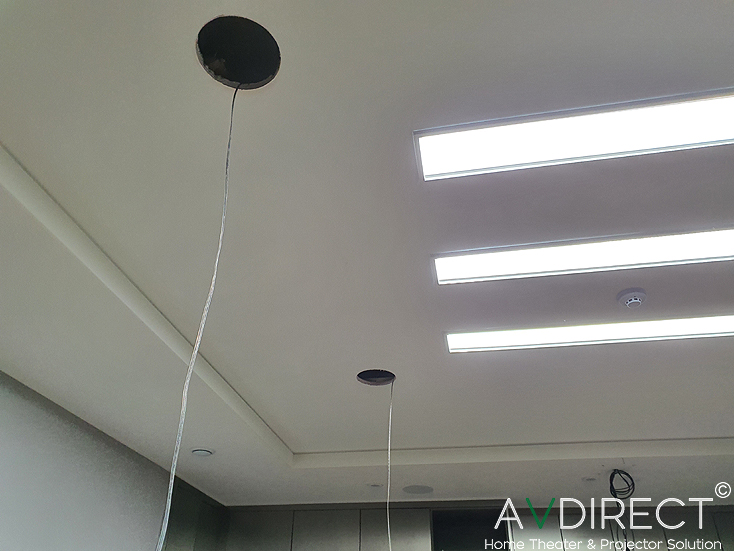

    AVDIRECT에서 직접 채크하고 확인하고 다시 수정하고 최종적으로 실수 없도록 6개의 실링스피커 위치를 결정하여 설치를 위한 준비 작업입니다.
    이 모든 타공 작업은 AVDIRECT에서 직접 시공합니다.

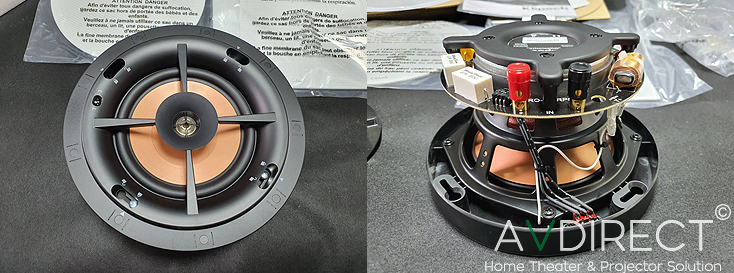

    역학적인 구조에 설치자 배려한 또 하나의 분리형 별도 그릴 틀 제공됩니다.

    신제품 클립쉬 실링 스피커는 6.5 인치 Cerametallic 우퍼와 1 인치 티타늄 돔 트위터가 복합 코팅 된 라운드 Tractrix® 혼과 결합 된 PRO-160RPC는 분산 된 오디오 또는 홈 시어터 시스템에 역동적이고 강력하고 자세한 Reference Premiere 사운드를 제공합니다.

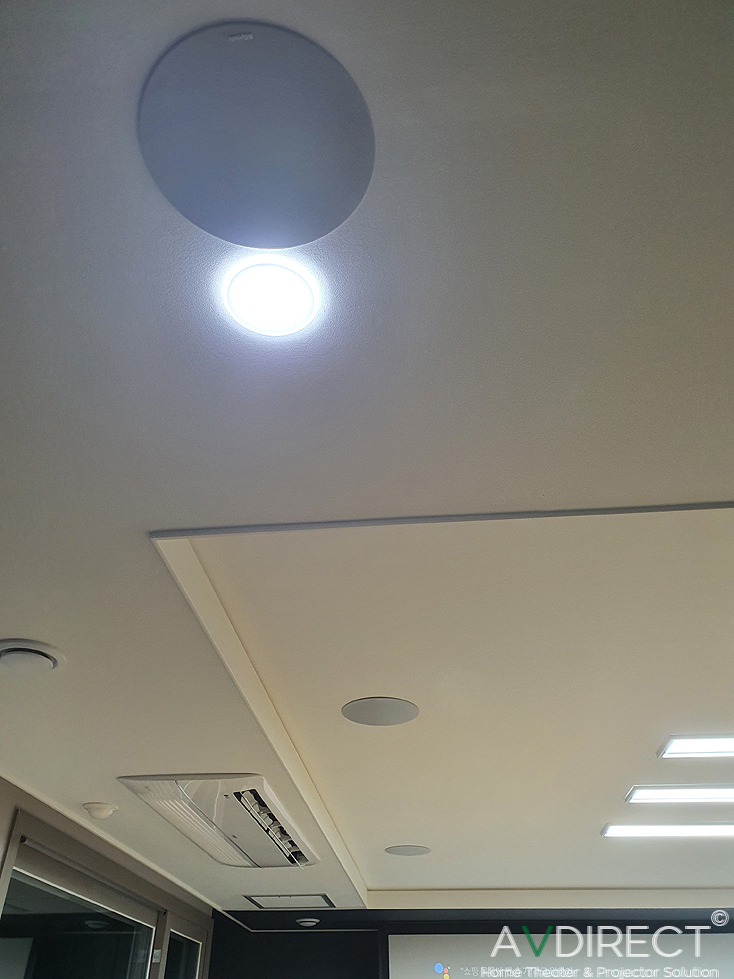

    이 매립형 실링스피커는 Dolby Atmos에서 추구하는 진정한 상,하 수직 방향으로 천장 밀착되게 설치되고 사운드를 하 방향으로 뿌려 줌으로써 ​효과음을 극대화 할수 있게 되었습니다.

    실링 스피커는 노출하지 않고 귀중한 바닥 공간을 차지하지 않고 실제 영화 사운드를 가정에서 편안하게 제공하도록 설계된 완전 매립형 스피커 입니다.
    Klipsch 실링 스피커는 외부 노출, 존재감을 최소화 시키면서도 스피커에서 요구하는 최고의 성능을 제공합니다.


    돌비 애트모스 시어터룸에서 누락없이 뺼수 없는 최고의 효과음 스피커는 바로 매립형 으로써 노출형에 비교해서 전체적인 설치후 외관 이미지 레이아웃도 극강에 깔끔함이 장점으로 보입니다.

    Dolby 사 와 DTS 사 의 차세대 음향 포맷으로 기존의 Dolby TrueHD 와 DTS HD Master Audio 의 최신 차세대 포맷 입니다.
    기존 Dolby Atmos 는 극장에 가야만 채감할수 있었던 시스템이였지만 Dolby, DTS 포맷들이 평면적인 입체 음향이라고 한다면 Dolby Atmos, DTS X 는 공간의 360" 모두 감싸주는 최신의 음향 포맷입니다.


    클립쉬 실링 스피커는 6개 모두는 Dolby Atmos 사운드 역활은  밀림 속에 있을때는 천정에서 수직으로 내려오는 풀 벌레 소리까지, 하늘에 지나가는 전투 비행기에 굉음까지 생생하게 귓가에 들려 줍니다.

    AVDIRECT에서는 방문 설치전에 스크린 주변 특히 천장쪽으로 가능한 어둡게 도배를 제안드렸습니다.
    덕분에 인테리어 측에서 시공해 주셨고 이러한 작업은 난반사를 억제하기 위함으로 영상에 몰입도와 프로젝터 업글한 만큼이나 깊은 블랙을 잡아 줍니다.

    이는 주로 스크린 주면에 가깝게 시공해 주시면 프로젝터으로 부터 투사된 영상의 색감이 더 진해지고 블랙을 더욱 깊어지게 하며 입체감이 증가하게 됩니다.

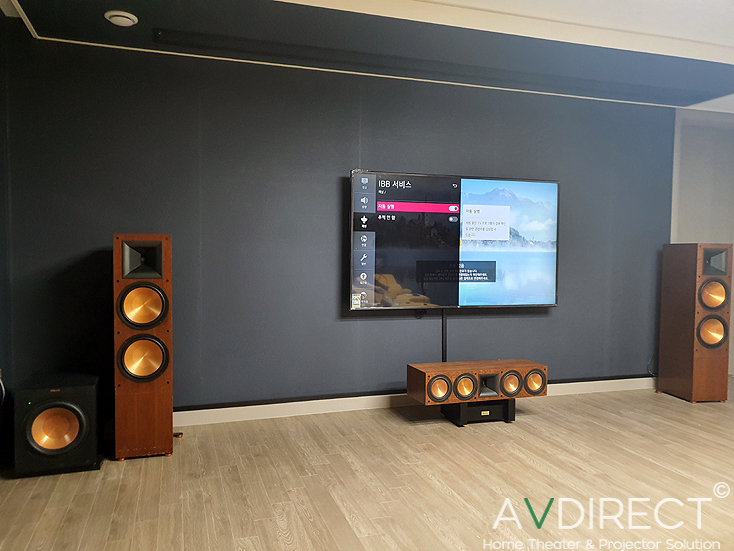

    LG전자 4K UHD TV 75인치 AI ThinQ (이번에 별도 구매해 주심) TV는 AVDIRECT에서 벽면에 밀착 설치해 드렸습니다.
    여기 TV에는 2개의 장거리 HDMI V2.1 광 케이블 15m/UHD HDMI 2.1 8K fiber cable support 48G 8K@60Hz 4k@120hz 3D ARC Ethernet for HDTV display.HDMI 케이블과 인터넷 선으로 연결해 드렸습니다.
    전면부 하단에 케이블 몰딩은 블랙 색상으로 방문전 미리 준비하여 시공해 드렸습니다.
     이번에 납품 설치해 드린 그랜드뷰 스크린 GERT2-150HI 4K 인증 원단은 자연스러운 색상 균형에서 영상을 재현하는 것을 추구하고,
    피크 게인 1.3 ± 10 %의 매트 계 홈용 필름 스크린입니다.각도가 있는 위치에서 시청에서도 편차 없는 밝기에 차이가 없고, 촉촉한 영상을 즐길 수 있습니다.


    150인치 라고 하는 큰 화면 때문에 선택된 오디오 장식장이 측면에 배치될 경우 스크린쪽 전면이 더욱 깔끔하게 정리된 모습입니다.

    스크린은 기존의 모델에서 업그레이드된 부드러운 케이스 마감과 원단 평면성이 우수한 텐션 스크린입니다.

    4K ISF인증은 기본 원단은 고급 필름1.3게인 고급 원단을 채용하였습니다.

    7.1.6 Overhead Speaker Setup 참고 자료 입니다.

    https://www.dolby.com/in/en/guide/speaker-setup-guides/7.1.6-overhead-speaker-setup-guide.html

    리어백 스피커는 현장에 싱크대가 설치되어 있었고 고객님 의견대로 상부 싱크대 쪽에 수납되는 형식으로 배치되었습니다.

    Klipsch R-51M Bookshelf Speaker  / Klipsch R-51M 뉴 레퍼런스 북쉘프 스피커 입니다.
    연결선은 천장 내부로 모두 매립되었지만 이 선을 빼는데 상당한 시간이 걸리기도 하였습니다.
    레이져 광원 소니 리얼 4k 프로젝터 VPL-VW760ES (레이져프로젝터)Native 4K 프로젝터 입니다.

    초고화질 프로젝터로 유사가 아닌 리얼(진짜)4K 홈시네마의 압도적인 소니만에 그래픽 화질를 보장합니다.
    소니 프로젝터 VPL-VW760ES에 맞춤 제작한 브라켓은  블랙 열처리 도장과 무게를 감안한 역학적인 설치가 이루어 졌으며 avdirect제작한 파워 케이블은 고급형 전원 파워 접속용 슐터 IEC 커넥터(15A 250V)일본 TDK노이즈 필터 부착된 모습입니다.
    2개의 장거리 HDMI V2.1 광 케이블 15m/UHD HDMI 2.1 8K fiber cable support 48G 8K@60Hz 4k@120hz 3D ARC Ethernet for HDTV display 이용해 매립해 드렸습니다.

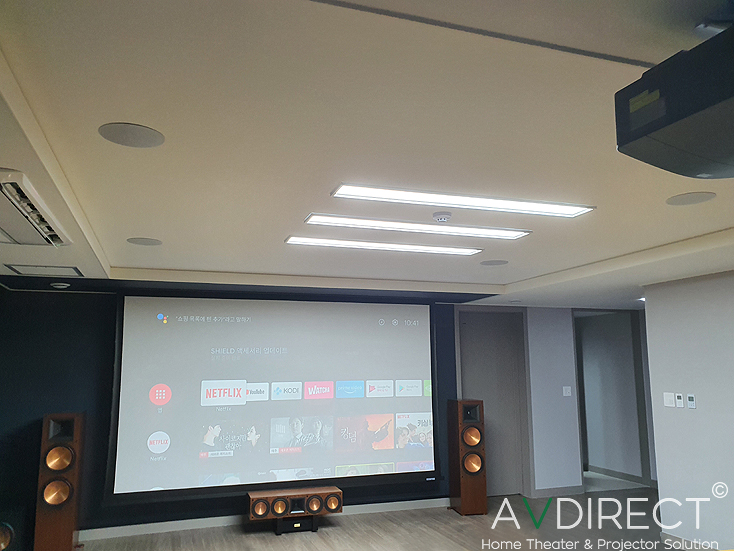

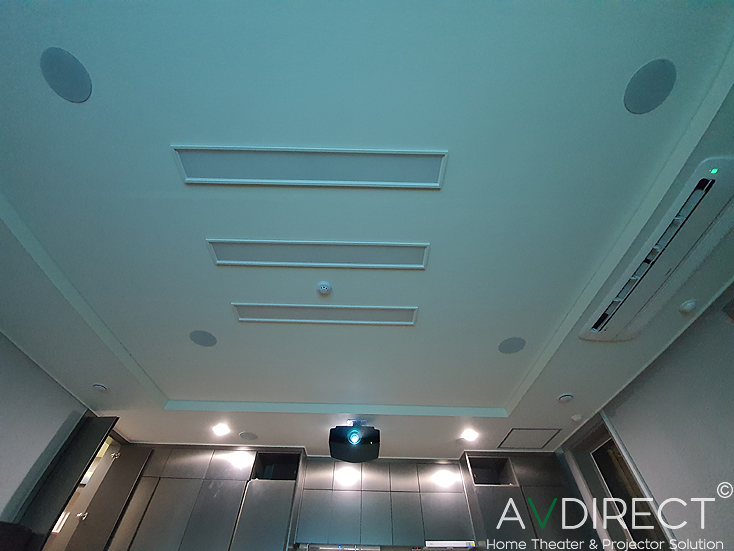

    Dolby Atmos의 핵심적인 실링스피커 6개 모두 설치가 완료 되었습니다.


    천장 효과음에 이 포인트가 되는 스피커는 천장에 6개의 각각의 분리된 실링 스피커로 인해서 지금까지 수평적인 사운드 스피커에서  수직적인 사운드 스피커로  또 다른 현장장 넘치는 경험이 될것입니다.
    화질만큼이나 무거운 소니 리얼 4k 프로젝터 VPL-VW760ES (레이져 광원 사용)Native 4K 프로젝터는 역학적으로 가장 깔끔한 방법으로 설치가 이루어 졌습니다.

    엔비디아 쉴드 TV 프로 2019 (NVIDIA SHIELD TV Pro | Streaming Media Player)는 유튜브, 4k 넷플릭스 , HDR, Dolby Atmos, 4k 영화등 사용자분에게는 여러 기기를 구입하는 등에 시행착오 없이 단번에 만족 할만한 기기로 생각합니다.
    홈시어터 프로젝터 사용자 분에게는 간편하게 사용할수 있는 기기로 추천 드릴만 한 소스기기 중 하나입니다.


    함께 납품드린 데논 세계최초 13채널 내장 AV 앰프 AVC-X8500H 레퍼런스 앰프 입니다.

    데논 최상위 모델답게 설치 공간에 여유가 있다면 별도 파워 엠프 없이도 강점인 13.2ch 프로세싱을 살려 7.2.6 구성으로 들어 본 애트모스의 경우를 고려한다면 단연코 AVC-X8500H 레퍼런스 앰프라고 할수 있겠습니다,

    데논 AVC-X6700H 출시 하였지만 아직도 최강좌 모델로 단독으로는 강력한 파워 최대출력 260W(정격출력 150W×13)을 실현한 AV 앰프를 자랑하는 모델입니다.
    최상위 다채널 모델답게 후회없는 선택으로 분명 오버헤드 실링스피커 6채널의 강점을 제대로 들려주고 있는 모델입니다.


    함께 납품된 4단 수납가능 강화 유리 오디오 장식장 (Bauhaus BH105G 주문 제작)W(650) X (H950) X (D520), 월넛입니다
    오디오 전용 장식장으로 튼튼하고 견고해 추천드리고 있습니다.
    하단에 수납된  데논AVC-X8500H 리시버는 20개 이상의 각종 케이블이 연결되었고 천장으로부터 매립되어 내려오는 케이블은 11개 입니다.


    최강의 안드로이드 셋탑박스 엔비디아 쉴드TV PRO 입니다.


    리어 스피커 케이블은 멀리 반대편에 있는 오디오 장식장 하단에 있는 데논 AVC-X8500H 리시버에 연결되어 천정으로 올라가서 다시 반대편 리어쪽 천장으로 내려와서 최소한 몰딩 처리하여 리어 스피커로 연결해 드렸습니다.

    소니 리얼 4k 프로젝터 VPL-VW760ES (레이져프로젝터)Native 4K 테스트 영상입니다.

    함께 납품드린 데논 세계최초 13채널 내장 AV 앰프 AVC-X8500H 레퍼런스 앰프 돌비애트모스 테스트 사운드 설정및 시연해 드렸습니다.

    납품된 장비 Dolby Atmos 7.1.6 스피커로 만들어내는 사운드 테스트를 진행하였습니다.

    Dolby Atmos 7.1.6. 13.1채널 구성하기 위한 셋팅이 이루어 졌습니다.

    일반 가정에는 천장에 스피커를 설치하기란 제한적일수 밖에 없습니다만

    이번의 타운 하우스 설치기는 층간 소음에 비교적 자유롭기 때문에 사용하시는 고객님 께서는 아파트 보다는 사용하시기 덜 부담되실수 있을것 같습니다.

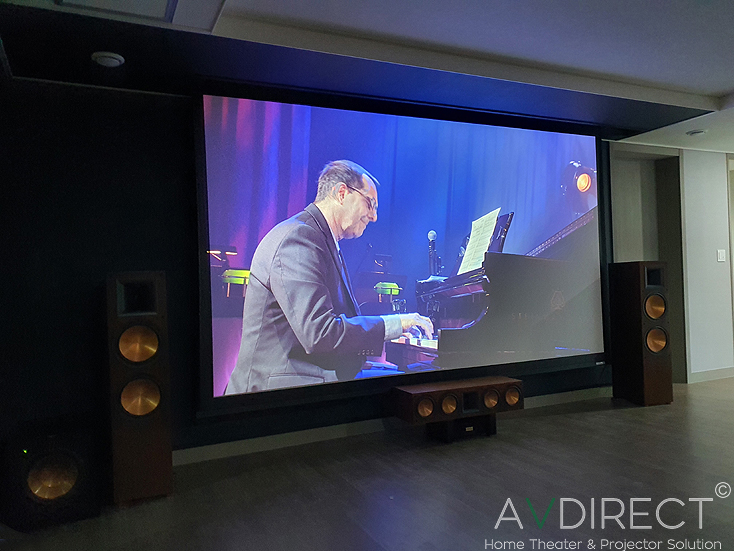

    150인치 대화면 돌비애트모스 7.1.6 홈시어터 안방극장이 완성되었습니다.

    Dolby Atmos의 핵심적인 포인트 스피커는 천장에 6개의 실링 스피커로 인해서 지금까지 수평적인 사운드 스피커에서  수직적인 사운드 스피커로  또 다른 경험이 될것입니다.

    이번 스크린 샷은 모두 후면과 측면 간접 조명아래 찍은 영상입니다만

    유사 4K와 네이티브 리얼(진짜) 4K 소니 VPL-VW760ES와 비교한다면 영상의 퀼리티에서 차이날수 밖에 없습니다.

    돌비애트모스 7.1.6 사운드는 마치 극장에 있는 강력한 사운드에 그 느낌을 전달해 주고 있습니다.
    타운 하우스 매력적인 특징이 일부 외부 테라스가 넓게 제공되어 외부에서도 보실수가 있습니다.

    아래 스크린 샷도 모두 후면과 측면 간접 조명아래 찍은 영상입니다.

    데논 AVC-X8500H 레퍼런스 리시버는 데논에서 최상급 앰프로 듣는 음악 또한 감미롭게 들려 주고 있습니다.

    가능하다면 정석 홈시어터에서 스크린은 비친 마지막에 영상을 정확히 표현하고자 주 목적이 있으므로 avdirect에서는 기본적으로 암막상태로 보시는 것은 추천드리고 있습니다.
    tv대용이 아닌 진정한 홈시어터라면 암막 상태에서 기기별 최대의 영상미를 이끌어 낼수 있고, 보다 정확한 최대치의 깊은 블랙과 색감을 확인 하실수가 있습니다.
    홈시어터 최고에 몰입도는 간접 조명 이라고 해도 가능하다면 조명을 모두 끄고 관람해 주십시오.


     뭐니 뭐니 해도 이 극장의 같은 대화면 느낌외에도 바로 박력 돌비 사운드와 함께 150인치 대화면에 함께 비치는 영상의  감동이 그대로 다가 옵니다.
    이 150인치 영상에 크기를 상상해 주십시오.
    홈시어터 전용 룸은  집에 퇴근하는 순간부터 언제든지 시간의 제약이나 주변을 신경 쓰지 않고도 영화 나 게임을 대화면으로 즐기 실수 있게 되었습니다.




    AVDIRECT는 홈 시어터의 설계 · 시공 · 설치 · 제조 프로젝터와 스피커 등 오디오 비주얼 장비 판매 전문점입니다.

    고객게시판(견적문의)문의해 주시면 직접 방문해서 안방극장의 꿈을 이루어 드립니다.

    AVDIRECT 에서는 사업시작 2003년 부터 국내 최다 홈용 프로젝터,스크린,홈시어터 방문 설치겸, 국내최초 국내유일 모델별 전용브라켓,Autopole,전반사 광학 거울 을 직접 제작 판매 해외 수출하고 있습니다.

    설치 상담은 아래 홈피 주소에서 견적문의 게시판에 문의 주시거나 아래로 빠른 카톡 상담(ID:avdirect)도 가능합니다.

    AVDIRECT에서는 안방극장에서 필요한 프로젝터, 스크린, 홈시어터 구입 상담은 물론 전국 방문 설치도 가능합니다.
    AVDIRECT에서는 상담->구입 설치 하시는 고객님은 지방까지도 외주업체가 아닌 AVDIRECT에서 직접 방문시공해 드리고 있습니다.
