      벽면 설치용 프로젝터 브라켓 PB-303G

      (자유로운 위치 선정 /각도조절 가능형)(기본 화이트 색상)



      AVdirect.co.kr 에서 제작 판매하는  벽면용 브라켓은 일반적으로 천장에 설치가 곤란 한 경우에 사용합니다

      천장에서 내려온 긴 조명이 투사각을 가릴때나 영상에 걸려서 설치가 곤란할때 적합한 벽면용 브라켓입니다,

      알미늄 파이프 재질은 매우 가볍습니다,

      슈퍼 클램프를 이용한 역학적인 구조상 자유로운 길이 조절(위치선정) 뿐만이 아니라 브라켓에서는 자유로운 각도 조절이 가능해 프로젝터 설치하는데 있어서 매우 편리합니다,

      특히 슈퍼 클램프에 손잡이 만으로도 돌리거나 감아서 조절하는 구조는 탈 ,부착이 간단하고 매우 편리합니다.


       투명판 사이즈 선택시 프로젝터 나사 구멍 위치와 프로젝터 사이즈와 투명판 사이즈 비교 측정후 가장 비슷한 사이즈로 구입하십시요.

      A 투명판 사이즈 기본1 : 190mm x 220mm x 6mm
      B 투명판 확장사이즈2 : 240mm x 280mm x 6mm
      C 투명판 확장사이즈3 : 260mm x 310mm x 8mm
      D 투명판 확장사이즈4 : 300mm x 340mm x 8mm
      E 투명판 확장사이즈5 : 200mm x 250mm x 6mm(라운드형)
      F 투명판 확장사이즈6 : 230mm x 280mm x 6mm(라운드형)
      G 투명판 확장사이즈7 : 250mm x 300mm x 6mm(라운드형)
      H 투명판 확장사이즈8 : 290mm x 360mm x 8mm(라운드형)
      I  투명판 확장사이즈9 : 320mm x 380mm x 8mm(라운드형)
      J 투명판 확장사이즈 :아래로 투명판 별도 주문 가능 별도 주문 사이즈는 발송은 1~2일 늦어 질수도 있습니다.



      본 상품은 기존에 스파이더식 브라켓 다리 형태에서 고강도 투명판을 이용한 새로운 타입에 브라켓입니다,나사구멍을 맞춤 가공해 설치하는 전용 브라켓 타입으로 프로젝터에 밑면에 나사구멍이 3점식만 있는 경우 다리를 서로 엇갈려 설치해서 불안하거나 흔들리는 경우가 있었지만 본 상품은 부착 볼트가 맞춤 조립되므로 안정적인 설치가 가능해 졌습니다

      본 상품은 브라켓 다리 대신 고강도 투명판 타입으로 아래 프로젝터 모델에 한해서 볼트 구멍을 가공해 보내드립니다

      투명판 사이즈 또한 프로젝터 나사(볼트)구멍안에 들어오는 사이즈로 가공해 발송됩니다

      아래 해당되는 프로젝터는 투명판에 프로젝터 부착나사 구멍을 뚫어서 보내드릴수 있습니다

      삼성 SP-A600B,SP-A800B,SP-A900B

      미쯔비시 HC1100,HC3000,HC3100,HC5000,HC6000,HC5500,HC7000,HC3800

      엡손 EB-W6,TW200,TW200H,TW600,TW700,TW1000,TW2000,TW3000,TW4000,TW3500

      벤큐 W100,W5000

      옵토마 HD65 ,HD80 , HD82,HD20

      LG AF115,CF151,AH-215

      소니 VPL-EX4/VW60,HW10,HW15,VW80

      인포커스 IN76

      산요 Z3

      파나소닉PT-AE700E

      투명판 사이즈는 프로젝터 크기와 프로젝터 볼트구멍간의 거리를 측정후 볼트 구멍안쪽으로 투명판으로 들어 올수 있도록 크지 않게 적당한 사이즈로 선택해 주십시요

      프로젝터 몸체 밑면에 보시면 제품마다 3~4개의 나사 구멍이 있으므로 맞추어서 뚫어서 사용합니다 프로젝터 회사마다 나사 구멍의 깊이가 약간씩 다를수가 있습니다 이때 이쑤시개를 이용해 간단히 측정해 보시고 그 깊이를 적당히 계산해 아래 사진을 참고해 평와샤,링와샤,고무링 와샤등을 볼트에 끼워서 투명판과 높이를 맞추시면 됩니다

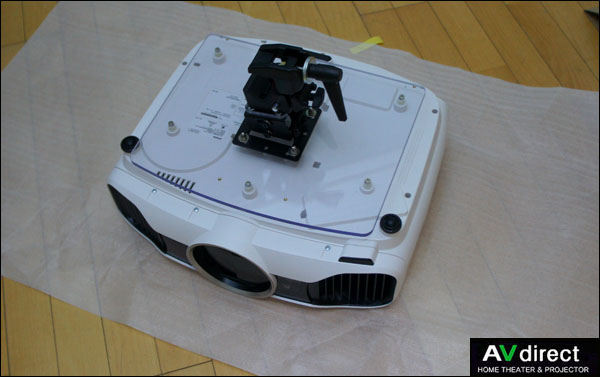

      투명판 브라켓에 드릴로 구멍을 낸다음 부착나사를 프로젝터 몸체와 부착합니다

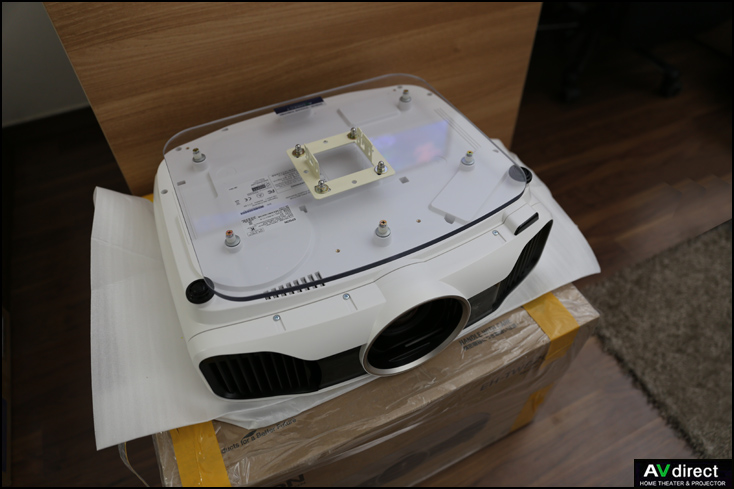

      프로젝터의 통풍과 투명판의 공간을 만들어 주고 수평을 만들기위한 새로 기둥 부착한 사진입니다

      프로젝터는 바닥에 놓고 사용할수도 있으므로 프로젝터를 새로기둥을 이용해 투명판 하단에 부착하는 방법은 프로젝터 통풍구에 공기유입은 전혀 방해가 되지 않습니다



      주문시 아래의 드릴 부품(기리)도 함께 동봉해 보내드립니다

      프로젝터 나사 구멍선정은 프로젝터 위에 올려 놓고 사인팬으로 나사 구멍을 표시한 다음 드릴로 구멍을 뚫는 순서로 이용할수 있습니다

      프로젝터 몸체와 연결해 조립해 부착하는 나사 볼트입니다 사이즈별 4가지와 투명판과 프로젝터 사이에 기둥 역활하는 알미늄 새로 기둥(고무링 와샤 2가지.평 와샤 .스프링 와샤 까지 포함되어 있습니다)

      LG AH-215 / AE700

      프로젝터를 사각 선반 상단에 올려 놓을 수도 있으며 투명판에 부착시 프로젝터 본체 부착나사 4가지 와 투명판과 프로젝터 사이에 기둥 역활하는 새로 기둥(고무링 와샤 2가지.스프링 와샤 .평 와샤 포함) 도 함께 제공해 드립니다

      프로젝터 마다 나사 구멍의 깊이는 각각 다르므로 이쑤시개를 이용해 그 깊이를 측정할수 있으며 투명판과 새로기둥 밑에 각종 와샤등으로 볼트이 길이와 높이를 상황에 맞게 잘 맞추어 조립 하십시요.특히 고무링 와샤는 8개가 제공되므로 부착 나사가 길다고 생각되시면 고무링 와샤를 프로젝터 몸체 밑부분과 투명판 윗 부분에 각각 끼워서 할용해 주십시요

      볼트와 새로 기둥 외에 함께 드리는 것으로는 크기별로 고무링와샤,링와샤 ,평와샤도 함께 제공합니다

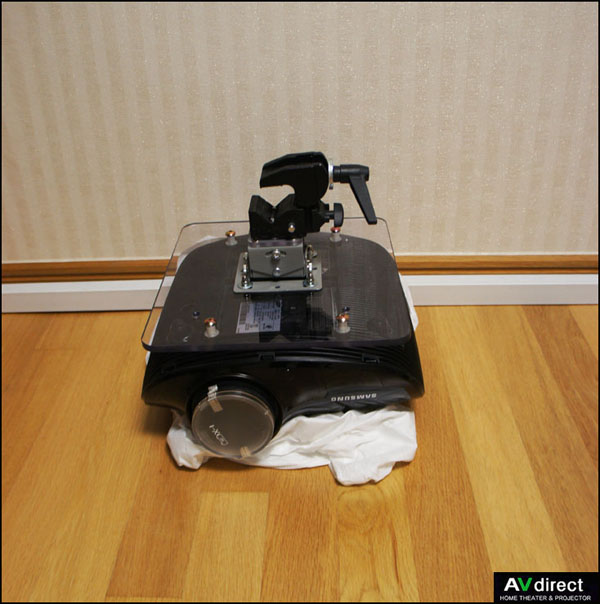

      아래 삼성600B 투명판 사이즈는  C타입 사이즈로 설치가 가능합니다.



      엡손 TW4500 경우 볼트 구멍은 4개모두 몸체 끝단 모서리 부분에 위치해 있으므로 브라켓 조립시 투명판 사이즈는 4번째인 (340mmX300mm) D타입으로 설치합니다

      SONY(소니) VPL-HW20

      소니 프로젝터VPL-HW20는 볼트 구멍이 3개만 있으며 볼트 구멍은 대부분 앞쪽으로 모여 있는 관계로 일반적은 브라켓으로는 무게 중심이 맞지 않아 어느 한쪽으로 기울거나 흔들리거나 불안정 할수밖에 없지만 본상품 전용 브라켓은 정확한 무게 중심을 만들어 수평을 유지시켜 주므로 설치 안전성과 미관상 매우 깔끔한 설치가 가능합니다

      투명판 사이즈:B,C타입 또는 HC3800HC4000 타입중에서 모두 설치 가능합니다




      엡손tw9100w
      이미지참조:엡손 tw3600 무게7.5kg으로 긴다리(165mm 긴다리 확장형) 사용 합니다.

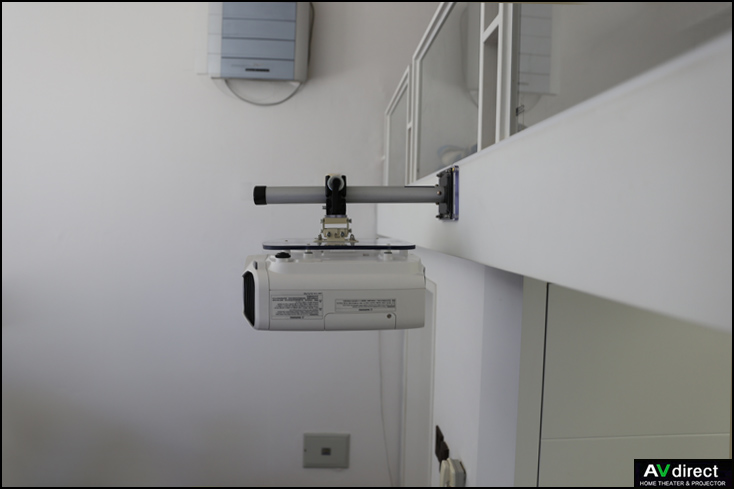

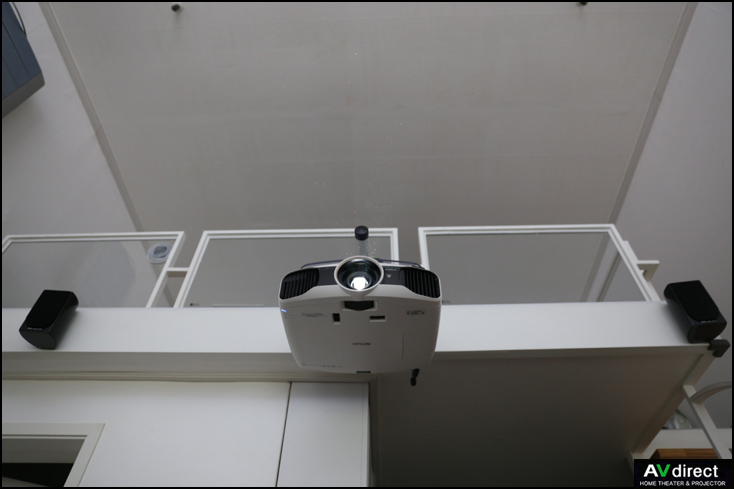

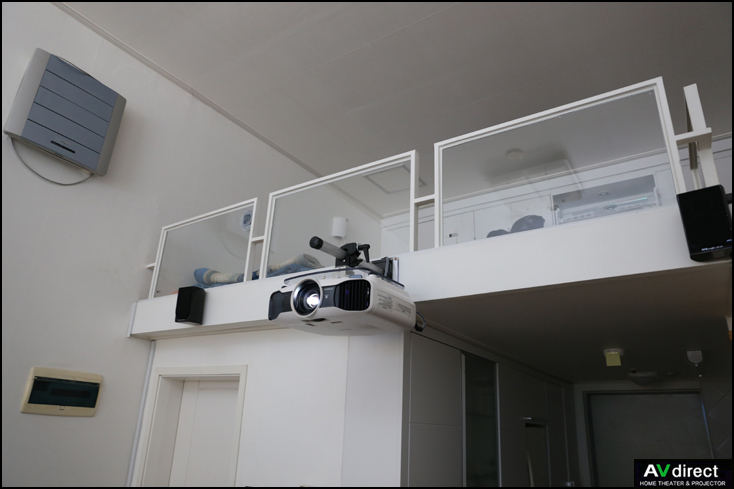

      복층 구조의 오피스텔에 전반사 거울 설치하기 위한 본 벽면 브라켓으로 설치해 드렸습니다.






      경기도 오포읍 주택에 SONY 소니 VPL-HW45ES 설치한 사례



      엡손 EH-TW6600W 설치 사례






      구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초로 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다

      기타 설치에 궁금한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다
