별도문의 / 주문 제작상품/중 형급 벽면 설치용 브라켓 PB-203(자유로운 위치선정,각도조절/빠른 탈,부착가능)설치 자재 제공
판매가	189,000원
SNS
배송방식	일반배송
배송비	주문금액별 차등 (3,900원 ~ 3,900원)
추가옵션	추가옵션 선택 브라켓 다리를 긴B타입으로 구입시 ( +4,000원 추가) 블랙색상으로 변경시 ( +18,000원 추가)

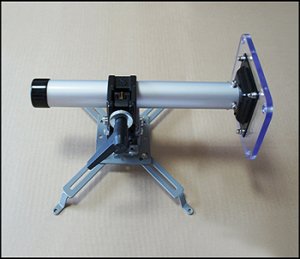

AVdirect.co.kr 에서 제작 판매하는  벽면용 브라켓은 일반적으로 천장에 설치가 곤란 한 경우에 사용합니다

천장에서 내려온 긴 조명이 투사각을 가릴때나 영상에 걸려서 설치가 곤란할때 적합한 벽면용 브라켓입니다,

알미늄 파이프 재질은 매우 튼튼해서 최대 10KG의 무거운 프로젝터도 설치 가능합니다,

봉은 알미늄 재질은 만들어져 있어서 매우 튼튼하며 무거운 프로젝터 설치에 적합 합니다

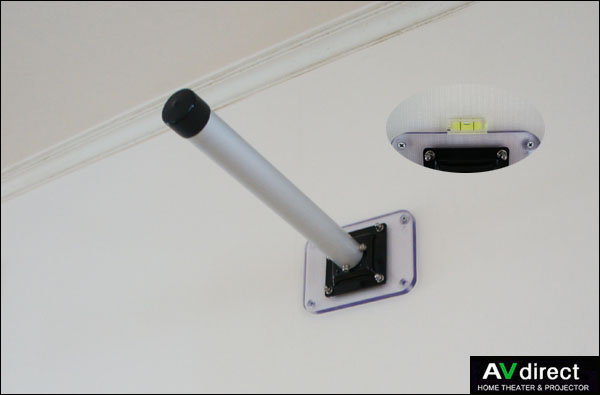

아래 사진과 아파트 거실 천장에 상처나 훼손을 줄이기 위한 대안으로 벽면에 설치한 경우미여 벽면에 콘크리트라면 천장보다 매우 튼튼하게 설치 할수 있습니다



벽면에 설치 작업은 천장 보다는 편안 자세에서의 설치 작업이 가능한며 작업의 안정성 ,각종 케이블 연결의 수월성 또한 매우 용이하다고 볼수 있습니다

벽면용 브라켓인 PB-203은 프로젝터 무게는 중,대형 프로젝터용으로 주요 사용되며 10kg까지는 충분히 견디는 튼튼한 구조로 만들어져 있습니다

브라켓은 벽면쪽에 볼트 구멍은 4개이지만  콘크리트에 설치하시면 튼튼합니다.



슈퍼 클램프(SUPER CLAMP):1개(MADE IN ITALY)

15kg까지 견디는 고강도 구조이며 안쪽에는 미끄럼과 흡집 방지를 위한 특수 고무 재질로 만들어져 있으며 폴에 단단히 고정해 주는 역할를 합니다.

DREAM-SQUARE 시리즈의 중요한 요점이 되는것으로 쇠장식.봉에는 어느 위치에서도 자유 자재로 고정할 수 있어 모든 쇠장식류를 연결되는 기본적인 클램프입니다

프로젝터 크기에 맞게 봉에 물려서 사용하시면 됩니다.







(추가 제공품: 육각볼트.평와샤.L"랜지)

DreamSquare / 슈퍼 클램프 DST-033(Super Clamp)

내하중　15 kg/1개

기존에 레바식 손잡이 형태에서 조여주던 방식을 두가지 모두 사용할수 있는 분리형 육각렌지 형태로 추가되었습니다

육각렌지로 사용시 설치후 손잡이가 전혀 보이지 않아 보다 깔끔한 형태가 되며 좁은공간 설치시 매우 용이 합니다

블랙색상으로 변경시

소니 hw20을 설치한 경우입니다 천장에 밀착되게 설치하며 깔끔하면서 콘크리트에 설치하여 설치 안정성을 확보 하였습니다.

설치 환경은 일반적으로 아파트 거실이나 천장에 조명이 가릴때 천장에 약한부분에 설치하기 불안하시거나 어려울때 인테리어에 큰 훼손을 줄이기 위한 대안으로 벽면에 부착합니다

빅터 DLA-HD1 11.5KG 설치한 사례입니다





견고한 부착을 위해 아래 칼블럭을 이용한 설치를 권장합니다

본 상품 구입시 제공해 드리는 손 공구와 측정 공구입니다

콘크리트용 고급형 기리는 제공해 드리는 콘크리트용 칼블럭 셋트와 함께 맞도록 되어 있으며 즉시 시공하실수가 있습니다

스페너는 브라켓 다리와 브라켓 몸체와 연결할때 볼트에 넛트 채결시 보다 쉽고 확실하게 작업 하실수 있습니다

사각 고급 수평계는 브라켓의 정확한 수평을 유지할수 있도록 작업을 빠르고 원할하게 잡아 줍니다.

그외도 사각수평계는 AV장식장이나 오디오 턴 테이블등 각종 수평 작업시 할용해 사용하실수 있습니다.

나사못+칼부럭(흰색 플라스틱 콘크리트용 앙카) 기본 4개 세트 증정

칼블럭 이용한 설치시에는 주로 직결나사를 쓸수 없는 콘크리트 천장,벽체 및 바닥에 쓰입니다. 콘크리트에 미리 초경드릴로 구멍을 뚫고 (기리:6.5mm정도)프라스틱 사출물을 먼저 구멍에 끼우고 나사를 박으면 프라스틱이 벌어져 빠지지 않는 구조

브라켓 다리는 프로젝터 무게를 지탱하는 중요한 부품중에 하나입니다

기존에 얇고 잘 구부러지는 브라켓 다리 대신 강철로 만들어진 다리로 교체해 발송해드립니다

재질은 고강도 합금으로 만들어져 쉽게 구부러 지거나 변형이 되지 않습니다

고급 엡보싱 코팅으로 쉽겨 벗겨지지 않도록 마무리 하였습니다

제공해 드리는 브라켓 다리 4개

석고보드나 얇은 나무합판용 자천공 앙카(특허제품) 볼트4개 추가 증정!!
본제품은 일반적인 우리나라 아파트의 천정 석고보드에 설치할때 사용되는 석고용 자천공 앙카볼트입니다 브라켓은 물론 스크린을 천장에 설치시 저희가 판매중인 몰드(쫄때) 천장 설치 작업시 매우 용이합니다 석고보드나 나무 합판에 매우 적합한 제품입니다,알미늄 재질로 기존 프라스티보다 견고한 부착이 가능합니다

석고보드나 얇은 나무합판용 자 - 천 - 공 - 앙 - 카 작업순서

프로젝터설치후 전원케이블등 깔끔한 마무리를 위한 고정용 클램프와 케이블 묶음용 타이(노끈)를 증정합니다 입력되는 여러케이블 처리또한 깔끔하게 설치하십시요



프로젝터 본체에 밑면에 부착하는데 있어 중요한 부분인 다양한 프로젝터용 본체부착나사 5가지 증정합니다.아래의 나사 5가지중 98%이상 현재 유통되는 거의 모든 프로젝터와 부착이 가능하며 일반적으로 프로젝터 밑면에 나사구멍은 보통 3~4개정도 입니다(이외의 맞지 않는 프로젝터는 맞는 나사는 별도로 구하셔야 합니다)

프로젝터 밑면에 브라켓 다리를 부착할때 사용되는 본체 흡집 방지와 미세진동흡수를 위한 업계최초 고무링 와샤 4개 증정합니다

프로젝터 마다 나사구멍의 사이즈와 깊이가 각각 다르기 때문에 그 길이에 대해서는, 이쑤시개등을 나사구멍에 들어갈 수 있는 깊이를 측정하는 방법이 있으니 참고해 주시기 바랍니다

링 와샤는 풀림 방지 고무링 와샤는 미세 진동흡수 몸체 흡집 방지등 견고한 부착을 가능하게 해 줍니다

우측에 사진에서 나사 구멍이 평와샤+고무링와샤 만으로도 충분한 설치가 가능합니다

본 브라켓 구입시 AVdirect에서는 고급 스패너도 함께 제공합니다

브라켓의 몸체에 다리를 손쉽게 고정하거나 연결봉 연결시 육각 볼트를 보다 더 단단하게 조이는데 사용합니다.

아래와 같이 스페너를 이용해 사용 방법에 대해서는 아래와 같이 소개합니다

스페너는 2종류의 굵기의 나사를 사용할수 있으며, 대개의 어느 한쪽의 나사와 맞습니다.

참고로 육각넛트는 상.하 어느쪽이든 위치해 다르게 고정하셔도 무방합니다

스페너를 이용해 브라켓 다리를 프로젝터의 나사구멍에 맞추어 나사를 고정하기 전에 이 볼트를 느슨하게 해서 다리를 짧게 하거나 길게 하거나 하는 것이 가능합니다.



투명판을 벽면에 부착시 정확한 측정후에 공사하시기 바라며 콘크리트인 경우 반드시 제공해 드리는 흰색 칼블럭 나사볼트를 이용해 단단히 고정하시기 바랍니다







본 상품 구입시 고급형 6.5mm 나무 ,철판용 기리와 6.5mm 콘크리트 전용 기리 중에서 택일로 1개를 증정합니다(선택상품)

1,나무용 기리 사용시: 천장 석고보드에 구멍을 낼때 사용합니다 토굴앙카 사용시 (10mm)구멍이 필요하며 석고보드에 구멍은 드릴로 조금씩 넓혀가면서 사용하실수 있습니다

2,콘크리트 벽면용 기리사용시:콘크리트 전용 기리를 이용해 30mm를 구멍을 낸다음 프라스틱 칼블럭을 먼저 삽입한 다음에 피스로 고정하시면 됩니다

(참고로 벽면이 콘크리트인 경우가 매우 견고하게 설치할수가 있으며 콘크리트 작업이 가능한 드릴이 필요합니다)

아래사진에 먼저 벽면에 콘크리트용 칼블럭으로 브라켓을 부착한 프로젝터쪽에 부착된 브라켓과 결합되는 구조입니다



일본 TDK 노이즈 감소 필터 2개 무료 증정!! 저희는 노이즈를 조금이나마 예방하고자 노이즈 감소필터를 사은품으로 드립니다 저희가 공급해 드리는 "노이즈 필터"를 장착하는 이유는 예민한 영상기기에 전자파장애를 최소화하며 LINE으로 타고들어오는 전류노이즈 감쇄효과있으므로 기기의 수명을 높일수 있도록한 제품입니다 노이즈 필터에도 여러 종류가 있지만 저희가 제공하는 되는 것은 기본적인 노이즈필터로 사용하시는 기기에 조금이라도 도움이 되고자 하는 바램으로 제공는 선물로 생각 해주시기를 바랍니다. 필터 장착시 기기 본체에 최대한 가깝게 장착하며 영상입력 케이블은 1가닥에 1개씩 전원케이블에 장착하시면 됩니다

※노이즈 필터는 영상 전용 기기에는 필히 사용해 주세요
특히 프로젝터, 플라스마,액정 디스플레이 등 영상 기기에는 부작용 전혀 없으며 노이즈 필터를 장착하면 영상 SN비의 향상, 잡음 노이즈 감소와 같은 큰 효과를 발휘하기 때문에 적극적으로 활용해 주세요.

일본 TDK 노이즈 필터!!

(케이블 외경 6.1mm~9.2mm까지 부착가능)

프로젝터 전원 노이즈 필터 장착한 사진입니다



판매중인 브라켓은 20키로 이상 무게에도 견디며 견고한 고강도 합금으로 만든 만능 브라켓입니다

설계당시부터 역학적인 디자인과 설치의 다양성을 고려했으며 금형에 있어서도 컴퓨터 초정밀 레이져 절단으로 보다 깔끔하고 고급 스러운 마무리 코팅 스텐도금 나사볼트채용.과학적으로 설계된 설치 편리성.

본 브라켓은 자유롭게 다리를 줄이거나 늘릴수 있어 어느 위치에 프로젝터 나사구멍이 있어도 브라켓 다리사이즈 거리안에 들어오면 모두 장착가능합니다

프로젝터가 소형이거나 몸체 나사 구멍은 가운데로 몰려 있는 경우에는 아래 그림 처림 브라켓 다리를 반대 방향으로 조립해 설치 하십시요

아래 부품은 스크린을 벽에 설치하거나 본 브라켓 천장 설치시 부착면이 나무 합판, 쇠 철판, 콘크리트 일때 사용되는 각종 볼트와 칼 블럭까지 제공해 드립니다

케이블 고정 접착제+ 케이블타이 DIY제품 증정

케이블 타이를 고정 시키는 역할을함. 자체 접착물로 고정을 가능하게 합니다

벽면등 부착시 부착할 부분을 깨끗한 다음 부착해 주십시요

전선등을 정리할때 많이 사용되먄 벽면 구멍을 내지 않고 간단한 작업이 가능합니다

본 상품 구입시 케이블 타이+ 노끈 벽면 접착제가 2개가 1개로 되어 함께 발송됩니다

케이블 고정 접착제+ 케이블타이 DIY제품 증정

케이블 타이를 고정 시키는 역할을함. 자체 접착물로 고정을 가능하게 합니다

벽면등 부착시 부착할 부분을 깨끗한 다음 부착해 주십시요

전선등을 정리할때 많이 사용되먄 벽면 구멍을 내지 않고 간단한 작업이 가능합니다

본 상품 구입시 케이블 타이+ 노끈 벽면 접착제가 2개가 1개로 되어 함께 발송됩니다

본 상품 구입시 케이블 정리기 60cm 증정합니다

프로젝터에서 케이블 몰딩까지 깔끔하게 정리하기 위한 선 정리기 입니다

콘크리트에 설치시 추가 설명

벽면용 브라켓은 벽면쪽에 피스 구멍은 확실하게 타공해 콘크리트 속에 단단히 설치 할수만 있다면 피스 4개만으로 설치 가능합니다

또한 피스 구멍은 브라켓 윗쪽에 고정 시킬때 견고하게 콘크리트 구멍에 확실히 고정해 주십시요

그리고 하단에도 1개쯤 있어야 겠지요

피스가 콘크리트에 제대로 고정이 안된것 같다면 피스를 추가로 고정해 주십시요

브라켓 벽면에 있는 피스 구멍은 상,하 방향성은 특별히 없습니다만

브라켓 중간에 작은 앞쪽 브라켓 연결 고정시켜주는 육각볼트 2곳이 모두 Y자 형태로 양 천장쪽으로 향하면 좋습니다

(설치후에 L랜지로 각도 조절시 용이 하도록하기 위함)

이 또한 육각 볼트를 풀어서 쉽게 조정이 가능합니다

브라켓에 나와 있는 피스 구멍 크기의 차이에 대해서 피스를 어느쪽에 끼워서 설치 하는 것인지는 크게 상관없습니다만

첫번째 구멍은 상단 중앙(센타)에 위치 하도록 하시면 좋습니다



콘크리트 작업시 해머드릴로 약32mm~34mm정도 콘크리트를 타공후 흰색으로 된....마치 벌레같이 울뚱 불뚱하게 생긴것을 다시 망치로 똑똑쳐서 콘크리트 속에 완전히 삽입해 주신다음 평와샤를 끼운뒤 브라켓 구멍에 피스를 통과시켜 콘크리트에 견고하게 고정시켜 주시면 됩니다

콘크리트 타공시 가능한 정확한 수평으로 타공해 주시고 미세하게나마 아주 약간은 하단쪽 각도로 향하도록 타공 한다면 더 좋습니다

사진속에 나와 있는 큰 볼트는 저희가 출장 설치시 작업한 것으로 이상품에는 제공해 드리는 볼트가 아니며 이러한 설치 방법은 드릴 기리 두께 16mm이상 깊이 50mm이상 콘크리트를 쉽고 타공할수 있는 전문적인 헤머드릴 필요합니다



미니 사각 수평계 제공
