AVdirect.co.kr 에서 판매하는 중 대형급 벽면이나 천장 부착하는 프로젝터용 만능 브라켓 PB-201
(길이/각도 조절 가능형)입니다
본 벽면용 브라켓은 일반적으로 천장에 설치가 곤란할때 사용하기도 하지만 전반사 거울을 이용한 설치시에도 적합한 브라켓입니다,
재질은 매우 튼튼해서 10KG의 무거운 프로젝터도 설치 가능합니다,
자유로운 길이 조절 뿐만이 아니라 각도 조절이 가능해 프로젝터 설치하는데 있어서 매우 편리합니다,
프로젝터 사이즈에 따라서 봉을 빼거나 압축해 벽면에 밀착해서 설치 할수가 있습니다
재질은 강철로 만들어져 있어서 매우 튼튼하며 무거운 프로젝터 설치에 적합 합니다

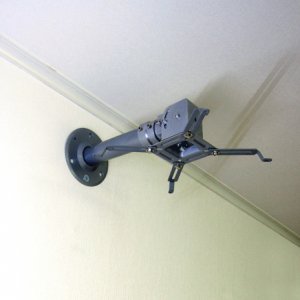

아래 사진은 벽면으로 부터 봉의 길이를 확장해 찍은것으로 이러한 경우는 전반서 거울 설치시나 프로젝터가 앞으로 더 띄어야 할때 사용할수 있습니다
아래 사진과 아파트 거실 천장에 상처나 훼손을 줄이기 위한 대안으로 벽면에 설치한 경우미여 벽면에 콘크리트라면 천장보다 매우 튼튼하게 설치 할수 있습니다
일반적으로 프로젝터를 설치시 천장에 석고 보드인 경우 그 강도와 재질이 대해서 불안 할수 밖에 없지만 벽면이 콘크리트이거나 나무 재질인 경우 견고하게 설치할수가 있습니다
벽면에 설치 작업은 천장 보다는 편안 자세에서의 설치 작업이 가능한며 작업의 안정성 ,각종 케이블 연결의 수월성 또한 매우 용이하다고 볼수 있습니다
벽면용 브라켓인 PB-201은 프로젝터 무게는 중,대형 프로젝터용으로 주요 사용되며 15kg까지는 충분히 견디는 튼튼한 강철 쇠 구조로 만들어져 있습니다
브라켓은 벽면쪽에 볼트 구멍은 7개이지만 상단에 3개 하단에 1개만 콘크리트에 설치하셔도 튼튼합니다.
소니 hw20을 설치한 경우입니다 천장에 밀착되게 설치하며 깔끔하면서 콘크리트에 설치하여 설치 안정성을 확보 하였습니다.
설치 환경은 일반적으로 아파트 거실이나 천장에 조명이 가릴때 천장에 약한부분에 설치하기 불안하시거나 어려울때 인테리어에 큰 훼손을 줄이기 위한 대안으로 벽면에 부착합니다
빅터 DLA-HD1 11.5KG 설치한 사례입니다
천장에 설치하게 곤란할때 아래와 같이 벽면 콘크리트에 설치함으로써 견고하게 설치 할수 있습니다
프로젝터 설치시 기존에 방식은 천장에 부착하지만 본 제품은 벽면에 부착이 가능한 제품입니다
또한 기존에 천장용 봉 브라켓으로 높이 낮추어 프로젝터를 내려서 사용했지만 벽면 브라켓은 프로젝터를 원하는 벽면 높이에 맞도록 설치 위치를 결정해 부착할수 있습니다. 이러한 방법은 기본에 봉을 이용한 방법보다 스크린과 투사 각도를 최적으로 맞출수 있습니다
볼트의 조임과 풀림으로 안쪽 봉을 간편하게 고정시켜서 축소 확장이 자유롭습니다
벽면에 헤머 드릴로 타공전에 적절한 위치를 결정하는데 있어서 임시로 손으로 들고 투사해 보거나 프로젝터마다 투사 각도의 특성을 파악하고 타공하시면 좋습니다
벽면에 상황과 재질에 맞게 사용할수 있도록 석고보드용 자천공 앙카 볼트나 각종 콘크리트용 칼 블럭 셋트도 함께 제공해 드립니다
측면 볼트를 풀면 길이 조정이 가능한 구조(300mm~500mm)
좌,우 360회전 상,하 15도 각도 조절 가능합니다
견고한 부착을 위해 아래 칼블럭을 이용한 설치를 권장합니다
본 상품 구입시 제공해 드리는 손 공구와 측정 공구입니다
콘크리트용 고급형 기리는 제공해 드리는 콘크리트용 칼블럭 셋트와 함께 맞도록 되어 있으며 즉시 시공하실수가 있습니다
스페너는 브라켓 다리와 브라켓 몸체와 연결할때 볼트에 넛트 채결시 보다 쉽고 확실하게 작업 하실수 있습니다
사각 고급 수평계는 브라켓의 정확한 수평을 유지할수 있도록 작업을 빠르고 원할하게 잡아 줍니다
그외도 사각수평계는 AV장식장이나 오디오 턴 테이블등 각종 수평 작업시 할용해 사용하실수 있습니다
나사못+칼부럭(흰색 플라스틱 콘크리트용 앙카) 기본 4개 세트 증정
칼블럭 이용한 설치시에는 주로 직결나사를 쓸수 없는 콘크리트 천장,벽체 및 바닥에 쓰입니다. 콘크리트에 미리 초경드릴로 구멍을 뚫고 (기리:6.5mm정도)프라스틱 사출물을 먼저 구멍에 끼우고 나사를 박으면 프라스틱이 벌어져 빠지지 않는 구조
브라켓 다리는 프로젝터 무게를 지탱하는 중요한 부품중에 하나입니다
기존에 얇고 잘 구부러지는 브라켓 다리 대신 강철로 만들어진 다리로 교체해 발송해드립니다
재질은 고강도 합금으로 만들어져 쉽게 구부러 지거나 변형이 되지 않습니다
고급 엡보싱 코팅으로 쉽겨 벗겨지지 않도록 마무리 하였습니다
제공해 드리는 브라켓 다리 4개
석고보드나 얇은 나무합판용 자천공 앙카(특허제품) 볼트4개 추가 증정!!
본제품은 일반적인 우리나라 아파트의 천정 석고보드에 설치할때 사용되는 석고용 자천공 앙카볼트입니다 브라켓은 물론 스크린을 천장에 설치시 저희가 판매중인 몰드(쫄때) 천장 설치 작업시 매우 용이합니다 석고보드나 나무 합판에 매우 적합한 제품입니다,알미늄 재질로 기존 프라스티보다 견고한 부착이 가능합니다
석고보드나 얇은 나무합판용 자 - 천 - 공 - 앙 - 카 작업순서
프로젝터설치후 전원케이블등 깔끔한 마무리를 위한 고정용 클램프와 케이블 묶음용 타이(노끈)를 증정합니다 입력되는 여러케이블 처리또한 깔끔하게 설치하십시요
아래는 프로젝터설치후 전원케이블과 영상케이블은 깔끔한 설치 사진입니다
프로젝터 본체에 밑면에 부착하는데 있어 중요한 부분인 다양한 프로젝터용 본체부착나사 5가지 증정합니다.아래의 나사 5가지중 98%이상 현재 유통되는 거의 모든 프로젝터와 부착이 가능하며 일반적으로 프로젝터 밑면에 나사구멍은 보통 3~4개정도 입니다(이외의 맞지 않는 프로젝터는 맞는 나사는 별도로 구하셔야 합니다)
프로젝터 마다 나사구멍의 사이즈와 깊이가 각각 다르기 때문에 그 길이에 대해서는, 이쑤시개등을 나사구멍에 들어갈 수 있는 깊이를 측정하는 방법이 있으니 참고해 주시기 바랍니다
링 와샤는 풀림 방지 고무링 와샤는 미세 진동흡수 몸체 흡집 방지등 견고한 부착을 가능하게 해 줍니다
우측에 사진에서 나사 구멍이 평와샤+고무링와샤 만으로도 충분한 설치가 가능합니다
본 브라켓 구입시 AVdirect에서는 고급 스패너도 함께 제공합니다
브라켓의 몸체에 다리를 손쉽게 고정하거나 연결봉 연결시 육각 볼트를 보다 더 단단하게 조이는데 사용합니다.
아래와 같이 스페너를 이용해 사용 방법에 대해서는 아래와 같이 소개합니다
스페너는 2종류의 굵기의 나사를 사용할수 있으며, 대개의 어느 한쪽의 나사와 맞습니다.
참고로 육각넛트는 상.하 어느쪽이든 위치해 다르게 고정하셔도 무방합니다
스페너를 이용해 브라켓 다리를 프로젝터의 나사구멍에 맞추어 나사를 고정하기 전에 이 볼트를 느슨하게 해서 다리를 짧게 하거나 길게 하거나 하는 것이 가능합니다.
투명판을 벽면에 부착시 정확한 측정후에 공사하시기 바라며 콘크리트인 경우 반드시 제공해 드리는 흰색 칼블럭 나사볼트를 이용해 단단히 고정하시기 바랍니다
본 상품 구입시 고급형 6.5mm 나무 ,철판용 기리와 6.5mm 콘크리트 전용 기리 중에서 택일로 1개를 증정합니다(선택상품)
1,나무용 기리 사용시: 천장 석고보드에 구멍을 낼때 사용합니다 토굴앙카 사용시 (10mm)구멍이 필요하며 석고보드에 구멍은 드릴로 조금씩 넓혀가면서 사용하실수 있습니다
2,콘크리트 벽면용 기리사용시:콘크리트 전용 기리를 이용해 30mm를 구멍을 낸다음 프라스틱 칼블럭을 먼저 삽입한 다음에 피스로 고정하시면 됩니다
(참고로 벽면이 콘크리트인 경우가 매우 견고하게 설치할수가 있으며 콘크리트 작업이 가능한 드릴이 필요합니다)
아래사진에 먼저 벽면에 콘크리트용 칼블럭으로 브라켓을 부착한 프로젝터쪽에 부착된 브라켓과 결합되는 구조입니다
| 일본 TDK 노이즈 감소 필터 2개 무료 증정!!
저희는 노이즈를 조금이나마 예방하고자 노이즈 감소필터를 사은품으로 드립니다 저희가 공급해 드리는 "노이즈 필터"를 장착하는 이유는 예민한 영상기기에 전자파장애를 최소화하며 LINE으로 타고들어오는 전류노이즈 감쇄효과있으므로 기기의 수명을 높일수 있도록한 제품입니다 노이즈 필터에도 여러 종류가 있지만 저희가 제공하는 되는 것은 기본적인 노이즈필터로 사용하시는 기기에 조금이라도 도움이 되고자 하는 바램으로 제공는 선물로 생각 해주시기를 바랍니다. 필터 장착시 기기 본체에 최대한 가깝게 장착하며 영상입력 케이블은 1가닥에 1개씩 전원케이블에 장착하시면 됩니다 |
프로젝터가 소형이거나 몸체 나사 구멍은 가운데로 몰려 있는 경우에는 아래 그림 처림 브라켓 다리를 반대 방향으로 조립해 설치 하십시요
아래 부품은 스크린을 벽에 설치하거나 본 브라켓 천장 설치시 부착면이 나무 합판, 쇠 철판, 콘크리트 일때 사용되는 각종 볼트와 칼 블럭까지 제공해 드립니다
케이블 고정 접착제+ 케이블타이 DIY제품 증정
케이블 타이를 고정 시키는 역할을함. 자체 접착물로 고정을 가능하게 합니다
벽면등 부착시 부착할 부분을 깨끗한 다음 부착해 주십시요
전선등을 정리할때 많이 사용되먄 벽면 구멍을 내지 않고 간단한 작업이 가능합니다
본 상품 구입시 케이블 타이+ 노끈 벽면 접착제가 2개가 1개로 되어 함께 발송됩니다
케이블 고정 접착제+ 케이블타이 DIY제품 증정
케이블 타이를 고정 시키는 역할을함. 자체 접착물로 고정을 가능하게 합니다
벽면등 부착시 부착할 부분을 깨끗한 다음 부착해 주십시요
전선등을 정리할때 많이 사용되먄 벽면 구멍을 내지 않고 간단한 작업이 가능합니다
본 상품 구입시 케이블 타이+ 노끈 벽면 접착제가 2개가 1개로 되어 함께 발송됩니다
본 상품 구입시 케이블 정리기 60cm 증정합니다
프로젝터에서 케이블 몰딩까지 깔끔하게 정리하기 위한 선 정리기 입니다
콘크리트에 설치시 추가 설명
벽면용 브라켓은 벽면쪽에 피스 구멍은 확실하게 타공해 콘크리트 속에 단단히 설치 할수만 있다면 피스 4개만으로 설치 가능합니다
또한 피스 구멍은 브라켓 윗쪽에 고정 시킬때 견고하게 콘크리트 구멍에 확실히 고정해 주십시요
그리고 하단에도 1개쯤 있어야 겠지요
피스가 콘크리트에 제대로 고정이 안된것 같다면 피스를 추가로 고정해 주십시요
브라켓 벽면에 있는 피스 구멍은 상,하 방향성은 특별히 없습니다만
브라켓 중간에 작은 앞쪽 브라켓 연결 고정시켜주는 육각볼트 2곳이 모두 Y자 형태로 양 천장쪽으로 향하면 좋습니다
(설치후에 L랜지로 각도 조절시 용이 하도록하기 위함)
이 또한 육각 볼트를 풀어서 쉽게 조정이 가능합니다
브라켓에 나와 있는 피스 구멍 크기의 차이에 대해서 피스를 어느쪽에 끼워서 설치 하는 것인지는 크게 상관없습니다만
첫번째 구멍은 상단 중앙(센타)에 위치 하도록 하시면 좋습니다
콘크리트 작업시 해머드릴로 약32mm~34mm정도 콘크리트를 타공후 흰색으로 된....마치 벌레같이 울뚱 불뚱하게 생긴것을 다시 망치로 똑똑쳐서 콘크리트 속에 완전히 삽입해 주신다음 평와샤를 끼운뒤 브라켓 구멍에 피스를 통과시켜 콘크리트에 견고하게 고정시켜 주시면 됩니다
콘크리트 타공시 가능한 정확한 수평으로 타공해 주시고 미세하게나마 아주 약간은 하단쪽 각도로 향하도록 타공 한다면 더 좋습니다
사진속에 나와 있는 큰 볼트는 저희가 출장 설치시 작업한 것으로 이상품에는 제공해 드리는 볼트가 아니며 이러한 설치 방법은 드릴 기리 두께 16mm이상 깊이 50mm이상 콘크리트를 쉽고 타공할수 있는 전문적인 헤머드릴 필요합니다
미니 사각 수평계 제공
크기: 가로 15mm × 세로 15mm × 길이 40mm
기존 제품에 비해서 기포 크기가 커서 좀 더 정확하게 수평을 맞출수 있으며 투명판을 벽면에 부착전이나 설치후 프로젝터 몸채 위에 올려놓고 측정할때 그외 스크린 ,턴테이블, 장식장, LCD TV등 여러 용도로 수평을 맞추거나 할때 사용합니다
투명판과 프로젝터에는 직각으로 배치해서 사용하시면 더욱 정확하고 편리하게 맞추실수 있습니다.
옵션 선택 가능한 브라켓 다리 사이즈(기본 A타입으로 발송)
브라켓 다리의 아래 사진과 같이 기본 A타입의 (11cm)로 보내드리지만 프로젝터의 나사구멍 위치에 따라 보다 긴 다리가 필요할 경우 B타입(13.5cm)으로 보내드릴수 있으며 필요시 결재하실때 추가 옵션으로 구입가능 합니다
기재가 없으면 기본 A타입으로 발송됨
(참고로 기본 다리인 A타입으로 충분히 설치 가능 하지만 엡손TW700,1000,2000등 일부 모델에서는 긴 다리가 필요합니다)
옵션 선택1
봉 길이를 확장형으로 변경(500mm~900mm)가능 합니다
옵션 선택 2
브라켓 하단에 연결타입으로 투명판으로 변경시
투명판 사이즈 선택시 프로젝터 나사 구멍 위치와 프로젝터 사이즈와 투명판 사이즈 비교 측정후 가장 비슷한 사이즈로 구입하십시요.
A 투명판 사이즈 기본1 : 190mm x 220mm x 6mm
B 투명판 확장사이즈2 : 240mm x 280mm x 6mm
C 투명판 확장사이즈3 : 260mm x 310mm x 8mm
D 투명판 확장사이즈4 : 300mm x 340mm x 8mm
E 투명판 확장사이즈5 : 200mm x 250mm x 6mm(라운드형)
F 투명판 확장사이즈6 : 230mm x 280mm x 6mm(라운드형)
G 투명판 확장사이즈7 : 250mm x 300mm x 6mm(라운드형)
H 투명판 확장사이즈8 : 290mm x 360mm x 8mm(라운드형)
I 투명판 확장사이즈9 : 320mm x 380mm x 8mm(라운드형)
J 투명판 확장사이즈 :아래로 투명판 별도 주문 가능 별도 주문 사이즈는 발송은 1~2일 늦어 질수도 있습니다.
미쯔비시HC3800/HC4000전용 투명판 이미지 참조
본 상품은 브라켓 다리 대신 고강도 투명판 타입으로 아래 프로젝터 모델에 한해서 볼트 구멍을 가공해 보내드립니다
투명판 사이즈 또한 프로젝터 나사(볼트)구멍안에 들어오는 사이즈로 가공해 발송됩니다
아래 해당되는 프로젝터는 투명판에 프로젝터 부착나사 구멍을 뚫어서 보내드릴수 있습니다
삼성 SP-A600B,SP-A800B,SP-A900B
미쯔비시 HC1100,HC3000,HC3100,HC5000,HC6000,HC5500,HC7000,HC3800
엡손 EB-W6,TW200,TW200H,TW600,TW700,TW1000,TW2000,TW3000,TW4000,TW3500
벤큐 W100,W5000
옵토마 HD65 ,HD80 , HD82,HD20
LG AF115,CF151,AH-215
소니 VPL-EX4/VW60,HW10,HW15,VW80
인포커스 IN76
산요 Z3
파나소닉PT-AE700E
투명판 사이즈는 프로젝터 크기와 프로젝터 볼트구멍간의 거리를 측정후 볼트 구멍안쪽으로 투명판으로 들어 올수 있도록 크지 않게 적당한 사이즈로 선택해 주십시요
프로젝터 몸체 밑면에 보시면 제품마다 3~4개의 나사 구멍이 있으므로 맞추어서 뚫어서 사용합니다 프로젝터 회사마다 나사 구멍의 깊이가 약간씩 다를수가 있습니다 이때 이쑤시개를 이용해 간단히 측정해 보시고 그 깊이를 적당히 계산해 아래 사진을 참고해 평와샤,링와샤,고무링 와샤등을 볼트에 끼워서 투명판과 높이를 맞추시면 됩니다
투명판 브라켓에 드릴로 구멍을 낸다음 부착나사를 프로젝터 몸체와 부착합니다
프로젝터의 통풍과 투명판의 공간을 만들어 주고 수평을 만들기위한 새로 기둥 부착한 사진입니다
프로젝터는 바닥에 놓고 사용할수도 있으므로 프로젝터를 새로기둥을 이용해 투명판 하단에 부착하는 방법은 프로젝터 통풍구에 공기유입은 전혀 방해가 되지 않습니다
주문시 아래의 드릴 부품(기리)도 함께 동봉해 보내드립니다
프로젝터 나사 구멍선정은 프로젝터 위에 올려 놓고 사인팬으로 나사 구멍을 표시한 다음 드릴로 구멍을 뚫는 순서로 이용할수 있습니다
프로젝터 몸체와 연결해 조립해 부착하는 나사 볼트입니다 사이즈별 4가지와 투명판과 프로젝터 사이에 기둥 역활하는 알미늄 새로 기둥(고무링 와샤 2가지.평 와샤 .스프링 와샤 까지 포함되어 있습니다)
LG AH-215 / AE700
프로젝터를 사각 선반 상단에 올려 놓을 수도 있으며 투명판에 부착시 프로젝터 본체 부착나사 4가지 와 투명판과 프로젝터 사이에 기둥 역활하는 새로 기둥(고무링 와샤 2가지.스프링 와샤 .평 와샤 포함) 도 함께 제공해 드립니다
프로젝터 마다 나사 구멍의 깊이는 각각 다르므로 이쑤시개를 이용해 그 깊이를 측정할수 있으며 투명판과 새로기둥 밑에 각종 와샤등으로 볼트이 길이와 높이를 상황에 맞게 잘 맞추어 조립 하십시요.특히 고무링 와샤는 8개가 제공되므로 부착 나사가 길다고 생각되시면 고무링 와샤를 프로젝터 몸체 밑부분과 투명판 윗 부분에 각각 끼워서 할용해 주십시요
볼트와 새로 기둥 외에 함께 드리는 것으로는 크기별로 고무링와샤,링와샤 ,평와샤도 함께 제공합니다
아래 LG CF151은 투명판 사이즈는 기본 A타입 사이즈로 설치가 가능합니다
엡손 TW4500 경우 볼트 구멍은 4개모두 몸체 끝단 모서리 부분에 위치해 있으므로 브라켓 조립시 투명판 사이즈는 4번째인 (340mmX300mm) D타입으로 설치합니다
SONY(소니) VPL-HW20
소니 프로젝터VPL-HW20는 볼트 구멍이 3개만 있으며 볼트 구멍은 대부분 앞쪽으로 모여 있는 관계로 일반적은 브라켓으로는 무게 중심이 맞지 않아 어느 한쪽으로 기울거나 흔들리거나 불안정 할수밖에 없지만 본상품 전용 브라켓은 정확한 무게 중심을 만들어 수평을 유지시켜 주므로 설치 안전성과 미관상 매우 깔끔한 설치가 가능합니다
투명판 사이즈:B,C타입 또는 HC3800HC4000 타입중에서 모두 설치 가능합니다
엡손 tw8100,9100 이미지 참조
서울시 송파구 잠실동 엡손 3D dreamio EH-TW8200W STEWART(스튜어트) Studiotek 130 100인치 전동 텐션 스크린 설치기
소니 4k프로젝터 VPL-VW360ES
옵션 선택:
195mm확장형 (블랙/화이트) (길이:205mm 폭:25mm 두께:3,2t)
재질은 고강도 합금으로 만들어져 쉽게 구부러 지지거나 변형이 되지 않습니다
고급 엡보싱 코팅으로 쉽겨 벗겨지지 않도록 마무리 하였습니다.
구입 전 참고 :
본 상품은 www.AVdirect.co.kr에서만 국내 최초로 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다
기타 설치에 궁금한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다
