POLE HELD PROJECTOR,SCREEN STAND FOR HOME THEATER

(설치할수 있는 스크린은 최대 106인치 까지만 권장합니다/106인치 이상은 별도 중급형으로 권장해드립니다)

폴의 천정높이는  2,100mm ~2,600mm까지 자유롭게 높이 조절이 가능합니다.

참고로 일반적인 아파트 거실 천정의 높이는 2,300mm 정도입니다.

설치 설명서와 L랜지,스페너 수평계등 제공되며 전기 드릴 없이도 십자 드라이버 하나면 누구나 충분히 설치 하실수 있습니다.

(아래는 OS스크린은 일자 타입 브라켓으로 설치한 경우로  폴 바깥으로 톨출되어 스크린 원단에 뒤에 폴를 감출수가 있습니다.)

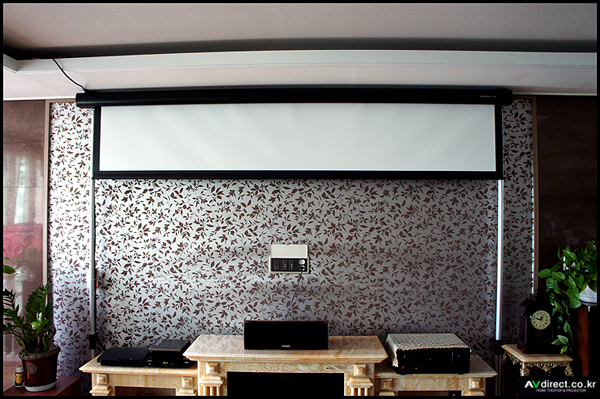

설치한 이미지 참조 (100인치 와이드 스크린은 별매)

★　오토폴의 메리트는 다음과 같습니다.

1. 천정, 벽에 구멍을 뚫지 않고 간단히 설치할수 있다.

6. 스크린을 설치하고 싶은 최적의 위치와 높이를 결정해 설치할수 있습니다

벽에 구멍을 뚫고 싶지 않은 사람, 석고보드에서 설치가 어려운 사람, 전근이 많은 사람, 가끔 스크린의 장소를 이동하고 싶은 사람, 회사의 회의실……등에는 매우 편리한 제품이라고 생각합니다.

★폴의 내 하중은 2개로 스크린 무게 최대 15kg 정도 권장 합니다.

추가 안전 클램프 제공으로 중형 전동 스크린은 폴 하단에 있는 연결부분 바로 위에 풀림(추락)방지를 위해 안전 클램프를 하나 더 장착합니다

■ screen 오토폴 DST-260 장점

최고의 안정성. 견고성. 이동성. 편리성.응용성.설치비용까지 절감할수 있는 미래형 screen Autopole System!!

10분 정도라면 누구나 쉽게 설치가 가능한 편리성을 가지고 있습니다

지금까지의 설치 장소의 상식을 뛰어 넘은 새로운 제안으로 벽이나 천장에 전혀 상처없이 초보자도 간단하고 견고한 설치가 가능한 제품으로 상.하 높이 뿐만이 아니라 어느 위치에 있어서도 설치 이동이 가능, 앞으로의 진정한 라이프 스타일에의 새로운 제안이 될것입니다

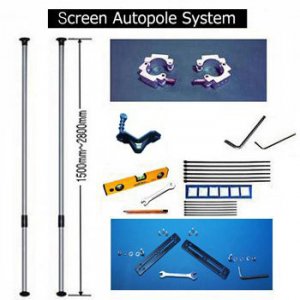

구성품: 오토폴 2개(1셋트) ,높이 조절용 클램프 브라켓 2개 ,육각 L랜지 , 폴 수직 측정용 공구  1개,케이블 묶음용 노끈, 사각 수평계,스페너 ,안전 클램프 2개,설치 설명서도 함께 발송됩니다

폴의 견고한 내구성은 전동 스크린은 물론 120"인치 까지 설치 가능하며 초보자라도 십자 드라이버 하나만으로도 간단하게 설치할수 있게 되어 있습니다

L랜지가 포함되어 있어서 단단히 고정 시킬수도 있습니다.

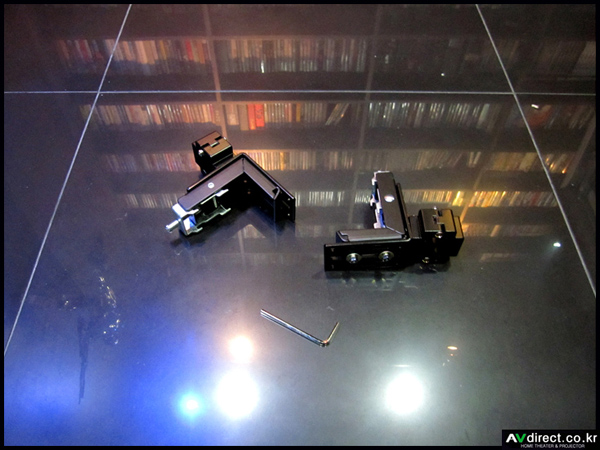

■클램프 DSC-103(Clamp A)

상품 설명

1.천장과 벽에 아무 상처없이도 간단하고 깔끔한 설치가 가능한 스크린 설치용 오토폴 셋트입니다
2.폴 상판에 부착된 가로 브라켓(클램프)는 스크린을 메달기 위한 브라켓입니다.
3.브라켓을 희망하는 높이에 맞추고 나서 스크린의 설치가 가능합니다.
4.extension 폴에는, 하단에 있는 연결 브라켓으로 상단 폴과 하단 폴의 육각렌지로 돌려서 확실히 잡아 고정 시킵니다

아래 슬라이딩 방식의 스크린은 관련 ㄱ"자 형태의 브라켓으로 설치하도록 되어 있습니다

■스크린용 오토폴 브라켓  설치방법

폴의 상단에 부착된 고무판은 미끄러지지 않는 구조로 되었습니다
또한 상단폴에 끼우는 고무판 안쪽에 부착된 강철 스프링은 폴을 세울때 있어 더욱 견고한 부착이 가능 하도록 도와 줍니다

폴의 새울때 혼자 설치 할수도 있으며 두명이 함께 설치 할수도 있습니다
혼자서 폴을 세울 경우 스크린이 놓일 위치를 정학히 측정한 이후에 폴을 세워야 합니다

한손은 폴의 상단 부분을 천장쪽으로 강하게 밀면서 다른 한손은 연결 브라켓에 6각랜지로 단단히 조여줍니다

(상단폴은 가능한 천장쪽으로 강하게 밀어 올린 상태에서 L'랜지를 적당하게 조여줍니다)

폴의 한쪽 부터 새운 다음 스크린을 끝단 하우징에 부착된 넛트로 연결후 다시 다른 한쪽도 연결합니다

전동식 스크린경우 몰딩이 필으며 케이블은 폴 뒤에 동봉해 드린 노끈으로 부착 하시면 됩니다

슬라이딩 방식의 스크린인 양쪽 폴의 간격을 적당히 확보해 새운다음 클램프에 부착된 브라켓에 걸어서 나사로 조여줍니다

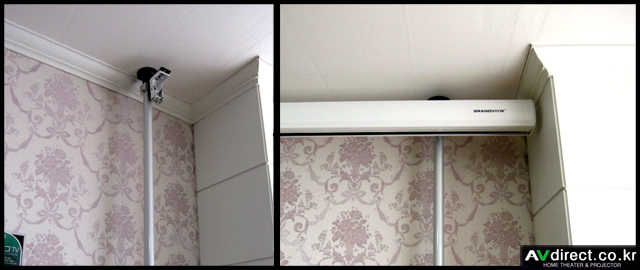

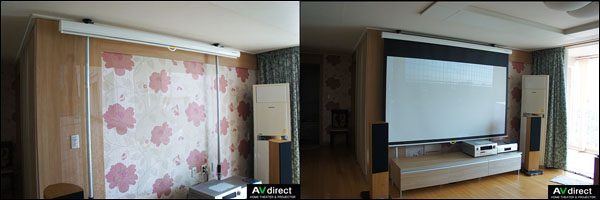

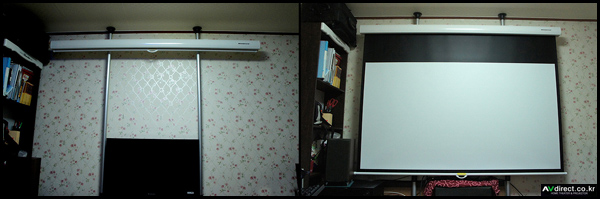

 그랜드뷰 106인치 설치기

그랜드뷰는 슬라이딩 타입의 스크린입니다.

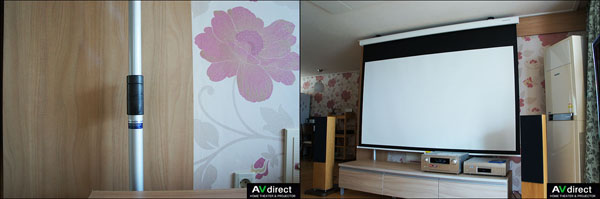

폴를 장식장 후면에 설치하여 존재감을 최소화 하고 스크린을 내렸을 때는 폴이 90% 이상 보이지 않습니다.

오토폴 설치시 가능한 폴이 정확한 수직이 되도록 하십시요

AUTOPOLE SPIRIT LEVEL

오토폴이나 뷰브의 지름이 25mm에서 60mm 까지의 부착할수 있으니 부착후에 수평을 잡아주는데 도움을 주는 수평계입니다.

기포관 수평기는 기포의 위치가 표선 사이의 중앙에 왔을 때 수평·수직 비탈을 나타냅니다.

수평은 중력 방향에 대해 직각의 방향이다.

주의사항

1.폴 중간 연결부속은 너무 힘것 조인다면 브랙킷이 갈라져 버릴 가능성이 있습니다.

2.스크린 길이와 정확한 위치를 잡기 위해서 줄자로 이용해 스크린 위치를 측정해 표시 하면서 잡습니다

주의:천장과 바닥이 약하다고 생각되는 경우에는 폴의 끝단에 상하의 플라스틱 부분에는 나사구멍을 2~3개정도 낸 다음 선반용 판자등을 단 후에, 나사 고정 해 주세요.(필요시 요구사항 기재)

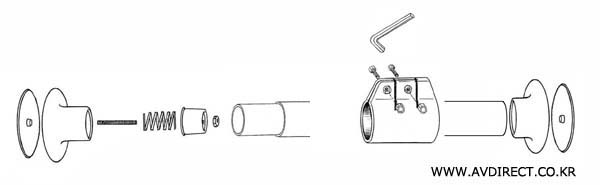

폴의 구조

폴 상단에는 소형 스피커등을 장착해 스피커의 최적의 위치와 방향을 결정해 설치할수도 있습니다

관련 브라켓은 오토폴 악세사리란에 별도로 판매하고 있습니다

★DST-260파이프의 사양
고무 캡 상단은(직경)은 :85mm
상단 파이프 :38파이
하단 파이프 :40파이
고무 캡 하단은(직경) :85mm

■스크린의 위치가 높은 경우

스크린의 위치가 높으면 렌즈 시프트를 너무 사용하는 무사히 스크린에 영상을 투사 할 수 있으므로, 렌즈 시프트가 붙어 있는 프로젝터라면 대부분의 기종으로, 영상의 구석이 끊어지는 일 없이 영상을 스크린에 비출 수 있습니다.

그러나 영상의 위치가 높으면 올려보는 형태로의 시청이 되어 목이 피곤하거나 눈이 아프거나 영상의 현장감이 떨어 질수가 있습니다.이 상태는, 프로젝터와 스크린 투사면의 높낮이 차이가 비슷하다고 볼수가 있습니다

■스크린의 위치가 낮은 경우(권장)

스크린의 위치가 낮으면 렌즈 시프트를 많이 사용하지 않으면 안됩니다.그림과 같이 높낮이차이가 있어, 사용하시는 프로젝터의 렌즈 시프트의 양이 작거나 하면 영상의 구석이 끊어져 버리거나 초점이 매우 흐리게 보이기도 합니다다.이러한 경우에, 높낮이차이를 줄인다고 하는 의미로, 연결봉을 사용해 프로젝터의 위치를 내리거나 합니다.

하지만 스크린을 낮은 위치에 설치할 경우 스크린용 오토폴은 매우 좋은 대안이 될것입니다

screen용 Autopole System DST-260은 재질은 초경량 알미늄 소재로 만들어져 있으며 하단봉 40파이 상단봉은 35파이의 굵기로 구성되어 있습니다

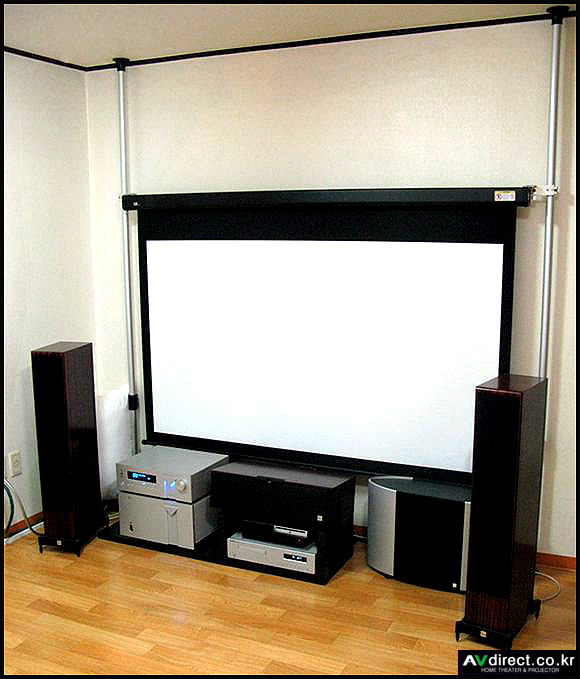

아래 사진은 100인치 전동 스크린입니다,

폴의 높이는 2,100mm ~ 2,600mm까지 자유롭게 조정 가능합니다

오토폴은 기존의 행거보가 알미늄 파이프 두께와 외경, 코팅에서 많은 차이가 있으며 보다 견고하게 만들어진 폴입니다

홈시어터용으로 안정성이 확보된  오토폴입니다

상,하단 폴에 고무판 안쪽의 구조는 스프링에 들어 있어 폴이 밀리지 않는 견고함과 동시에 보다 미끄러짐을 예방합니다.

(아래 OS스크린 브라켓은 알자 타입으로 설치한 경우입니다)

브라켓 선택1

일반적인 일자 타입

스크린 길이(폭) 조정이 가능한 고급 브라켓 채용하였습니다

설치시 봉은 안쪽으로... 스크린 부착될 부분은 바깥쪽으로 장착합니다

전면에서 스크린을 보면 지지용 봉은 양끝단 만 조금 보이게 되어 보다 깔끔합니다

높이 조절 클램프 브라켓에 장착되는 가로형 일자 타입 브라켓입니다.

OS스크린과 같은 스크린 양끝단에 볼트 구멍있는 타입이나 윤시네4:3시리즈 타입 스크린에 설치에 적합 합니다.

일자 평 타입(스크린 양끝단에 나사 구멍있는 스타일) 1셋트 조립했을때 이미지 참고해 주십시요.

무거운 스크린을 설치시 보다 견고하고 튼튼하게 설치하기 위한 브라켓입니다

브라켓 재질은 초경량 고강도 알미늄 합금으로 만들어져 녹슬거나 변형이 없는 재질로 만들어져 있습니다

슬라이딩 방식에 스크린 이라면 아래 그림과 같이 설치 가능합니다

필요시 스크린 메이커별 브라켓에 있는 나사 구멍간의 사이즈를 결재하실때 정확히 기재해 주십시요

슬라이딩 방식중에서 뒷쪽 나사 구멍은 1개만 부착하셔도 되지만 슬라이딩 방식 스크린  중에서 ㄱ"브라켓 뒷쪽에 나사 구멍이 없는 경우 아래와 같은 방법으로 윗쪽에서 부착할수도 있으며 아래와 같은 브라켓이 필요시 요구사항에 설치하실 스크린 모델을  기재 주십시요(아래는 윤시네 아쿠아 매트 계열)

윤시네 스크린 설치할때는 아래 그림과 같이 화이트색 슬라이딩 스크린 브라켓쪽(3개의 볼트 넛트)+ 오토폴 L자형(검은색) 브라켓에(클램프에 조립되어 있음) 서로 조립되어 폴에 부착하여 설치합니다.

브라켓 선택 2

ㄱ"자 브라켓

ps-800:  슬라이딩 방식 브라켓으로 스크린의 ㄱ"자 브라켓으로 조립해 설치할수 있으며 ㄱ"자 구조는 슬라이딩 방식에 맞도록 설계되었습니다,

그랜드뷰 GSR .GER 시리즈 타입 윤시네 슬아이딩 타입 스크린에 설치에 적합 합니다.

나사 구멍은 본 상품 클램프와 정확히 일치하며 제공해 드리는 볼트 와샤등으로 ㄱ"자 구조는 슬라이딩 스크린 브라켓 윗부분 (상단)과 연결해 사용하시면 됩니다 (본 브라켓 타입은 일반적은 끝단에 있는 부착되는 스크린타입은 장착이 가능하지만 설치후 스크린이 폴 바같쪽으로 장착이 안되며 이는 설치후  스크린 원단이 폴과 함께 보일수 있습니다)

ㄱ"자  구조의 브라켓은 길이 조정이 가능한 구조로 제작 되어 있어서 가능한 폴쪽으로 밀착해 설치할수가 있습니다,

슬라이딩 방식의 스크린은 스크린에 ㄱ'자 브라켓이 들어 있으며 기존 스크린에 들어 있는 ㄱ"자 브라켓과 AVDIRECT 오토폴 ㄱ"자 브라켓을 서로 조립해서 폴에 부착하는 방식으로 설치후에도 스크린를 좌,우 위치 이동이 자유롭습니다.

ㄱ"자 타입의 브라켓은 슬라이딩 방식 스크린을 물론 일반적은 스크린 또한 장착이 가능한 구조로 설계되었습니다

아래와 같이 폴에 클램프를 설치후 스크린을 ㄱ'자 브라켓에 거는 형식으로 설치합니다.

폴의 새울때 혼자 설치 할수도 있으며 두명이서 설치 할수도 있습니다
혼자서 폴을 세울 경우 스크린 위치를 정한후에 폴의 한손은 6각랜지와 다른 한손은 폴의 상단 부분을 천장쪽으로 강하게 밀면서 6각랜지를 적당하게 조여주며 너무 강하게 조이시면 프라스틱이 갈라져 버릴수도 있습니다
(상단폴은 가능한 천장쪽으로 강하게 밀어 올린 상태에서 6각랜지를 견고하게 조여줍니다)

폴에 장착하는 알미늄 판 브라켓은 육각랜지 만으로 간단히 부착이 가능합니다
(정확한 높이를 측정한후 위치를 잡아 조여주십시요)
브라켓에 부착된 알미늄 판넬에 나사구멍 2개 중에서 바깥쪽 긴 나사를 이용해 그림 대로 넛트에 와샤를 끼워 스크린을 부착합니다

아래 그림은 혼자서도 충분히 설치 할수 있는 그림으로 보여 줍니다

스크린 길이를 파악한후 폴의 간격은 줄자로 가능한 정확하게 측정후에 폴을 세울 위치를 정합니다
폴을 세운 상태에서 폴에 어느 한쪽을 스크린을 알미늄 브라켓에 헐갑게 부착한후 나머지 반대쪽 연결 부착해 마무리합니다
폴이 약간 어긋나 길이가 맞지 않을경우 위쪽 폴 상단부분 천장쪽으로 강하게 밀면서 조금은 움직일수도 있습니다.

아래는 OS스크린은 일자 타입 브라켓으로 설치한 경우로  폴 바깥으로 톨출되어 스크린 원단에 뒤에 폴를 감출수가 있습니다.

■클램프 DSC-103(Clamp A)

폴에 장착되는 클램프는 십자 드라이버 하나만으로 간단히 탈 부착이 가능하며 절대 미끄러지지 않는 구조로 만들어져 있습니다

클램프에 연결되는 가로 판넬인 알미늄 브라켓은 원통형인 일본 OS스크린은 물론 슬라이딩 브라켓이 장착된 스크린도 설치 가능합니다

나사볼트에 부착된 고무링 와샤는 진동흡수와 흡집 방지를 예방합니다

본 상품은 AVdirect에서만 판매하는 상품으로 스크린용 설치 설명서 또한 자체 제작해 보내드리고 있습니다

오토폴 중간에 연결해 잡아주는 클램프는 머신+ 수 작업으로 대량 생산이 아닌 1개씩 긴 시간을 통해서 장인정신의 신념으로 만들어 졌습니다.
avdirect제작한 오토폴 중간 클램프는 수년간의 시행착오와 발전을 거듭하여 일반적은 프라스틱 보다 견고한 재질로 만들게 되었습니다.
클램프는 측면에는 3개의 볼트와 나사가 서로 결합되어 조여줌으로써 폴를 더욱 견고하게 잡아줍니다.



고급 수평계와 스페너 제공

스크린 설치후 정확한 수평을 확인하기 위한 수평계를 제공해 드립니다.정밀하게 만들어진 고급형 국산제품인사각 수평계와 브라켓 조립시 나사볼트 조립시 사용되는 손공구 스페너를 제공해 드립니다,
기존 제품에 비해서 기포 크기가 커서 스크린을 좀 더 정확하게 수평을 맞출수 있으며 두개 직각으로 배치해서
사용하시면 더욱 정확하고 편리하게 맞추실수 있습니다.

상단 폴 안쪽의 구조는 스프링에 들어 있어 폴의 견고함과 고무판은 미끄러짐을 예방합니다

또한 아래 사진과 같이 일반적인 폴 보다 휠씬 굵은 본 상품 우측(사진) 파이프 내경은 설치 안정성과 견고한 내구성을 확보하였습니다

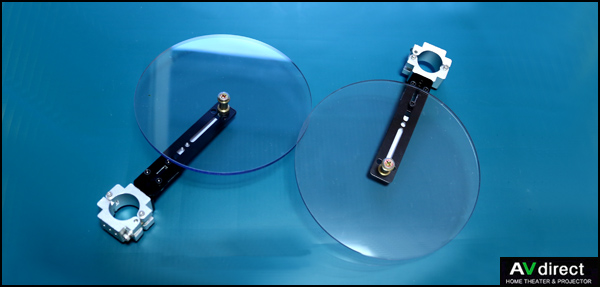

선택 옵션상품 폴 하단에 부착하는 원형 투명 스피커선반 DST-21/2개

EXTENSION ARM 2개 : 고강도 투명판 2개 + 클램프 2개+ 새로기둥 2개 로 구성

주로 폴 하단봉에 클램프와 부착되어 받침용으로 사용된다

투명 선반 받침대 위에는 스피커, 리모콘 ,화분,외장형하드 등을 올려 놓으므로써 폴의 다양한 활용성과 프로젝터와의 균형감각을 한층 높혔습니다.

■원형 투명 선반 특징

1,재질의 강도는 유리의 250배, 아크릴의 30배 이상 견고한 초강력 재질로 구성

2,유리의 절반정도로 가볍고 변형이 뒤틀림이 없는 초강력 내구성

3,투명한 재질로 인테리어 소품으로 다용도 활용가능

4,두께 6mm  초 고강도 재질

(투명판에 올려 놓는 무게는 3KG 정도 까지만 권장합니다/아래는 BOSE 고급형  미니 스피커 M3,JBL컨트롤 스피커 를 비롯 티빅스등 올려놓은 사진입니다)

스피커와 티빅스꺼지 고강도 투명 원형 선반에 설치해 케이블의 연결이 용이해 졌고 불필요한 브라켓이나 장식장이 전혀 필요 없게 되었습니다

아래는 저희 제품을 구입하신 고객님의 일본 OS 스크린 80인치 설치 사례 사진입니다

아래 사진은 일본 OS스크린이 80인치 설치한 사례이며  스크린이 작고 폴 사이 간격을 넓혀야 한다면 아래와 같은 방법으로도 폴 안쪽으로 설치 하실수도 있습니다

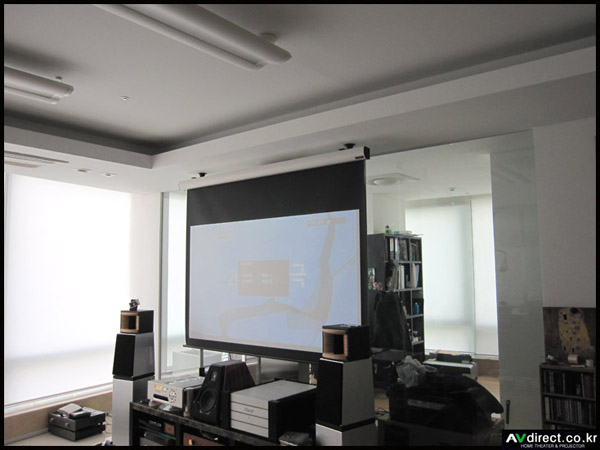

120인치 그랜드 뷰 전동 스크린 설치 사진입니다 스크린은 슬라이딩 방식의 스크린으로써 위치선정이 자유롭게 폴 안쪽으로 설치가 가능합니다

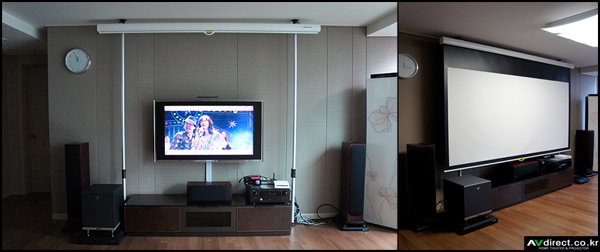

스크린 원단을 내렸을때

이동성이 많은 오피스텔에 설치한 사진입니다, 천장에 구멍을 뚫지 않고도 LCD TV앞에 깔끔하게 설치가 되었습니다

블랙 색상의 오토폴은 클램프 또한 블랙으로 코팅되어 있어서 일채감이 있습니다

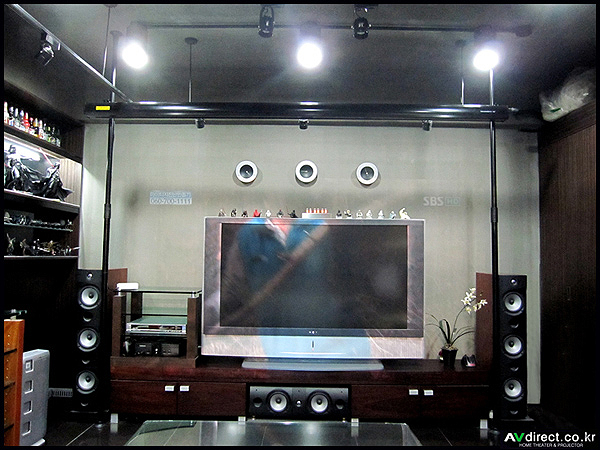

아래는 블랙 오토폴를 설치한 오피스텔입니다

천장이 높거나 조명등 방해물이 있을때 설치가 어려운 극한 상황에서도 스크린 오토폴은 설치가 가능합니다

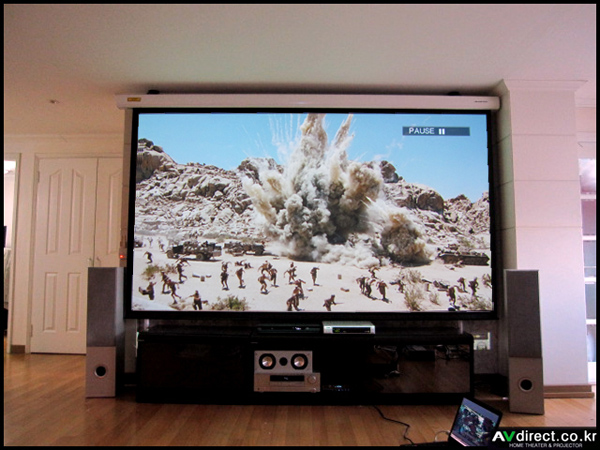

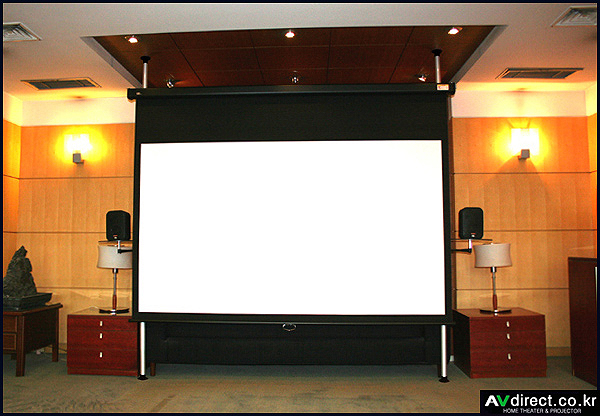

120인치 전동 스크린  설치 이미지 참조

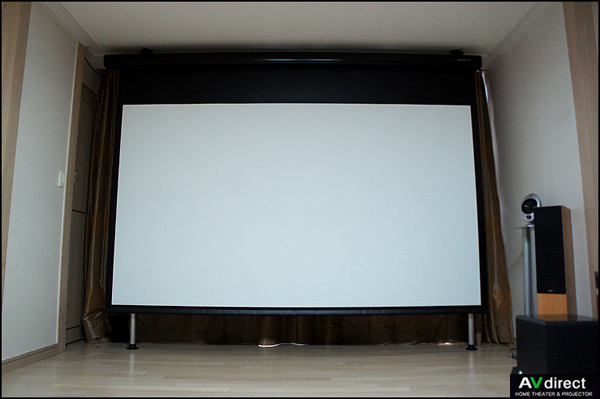

 그랜드뷰 120인치 전동 스크린 설치 이미지 참조

그랜드뷰 106인치 수동스크린

옵션선택상품

스피커용 브라켓 DST-105L(2개 1조)스크린 오토폴은 소형스피커등 함께 메달수 있는 가로형 브라켓도 있습니다,각도 조절은 물론 부착 위치에 따라서 가로 길이 조절도 가능합니다.

윤씨네 스크린 중에서  n형 슬라이딩 방식의 브라켓과 조립한 이미지 참조해 주십시오.

이번에 설치한 사진의 저희 avdirect에서 만든  스크린용 프로젝터용 각각의 오토폴은 일본 고객으로부터 주문이 있었고 일본인 현지 고객이 설치한 사진을 메일로 보내 주셨습니다.

이 사진은 일본 현지에서 일본인이 직접 찍은 사진입니다.

한국에는 VPL-HW40ES로 판매되고 있지만 일본에서는 소니 VPL-HW35ES 로 출시 되었습니다.

본 상품은 업계최초 AVDIRECT 에서만 판매하고 있습니다

구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초로 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다
