PROFESSIONAL HOME THEATER SUPPORTS /Autopole System DST-310

본 상품은 국내 최초로 AVdirect.co.kr에서 판매하는  스크린 설치용 오토폴 브라켓입니다

스크린 설치시 기존에 방식은 천장에는 벽에 손상을 시겼지만 본 제품은 전혀 손상이 시키지  않고 120인치 전동 스크린까지도 견고한 부착이 가능한 제품입니다

슈퍼 클램프에 연결되는 가로 브라켓을 통한 오토폴은 스크린 원단을 제외한 나머지 부분이 안쪽으로 부착이 되어 보다 깔끔해 졌습니다

본상품은 안정성과 내구성이 입증된 제품으로 일반적인 행거보다 최소 10배이상 견고한 설치가 가능하며 초보자도 쉽고 간단하며 빠르게 설치할수 있는 구조로 되어 있습니다

1. 천정, 벽에 구멍을 뚫지 않고 간단히 설치할수 있다.
2. 설치가 간단. (값 비싼 설치 공사비 불필요)
3. 이동도 간단. (공간의 활용성/차후 업그레이드시 위치 변경 가능)
4. 제품 높이(프로젝터/스크린/스피커/TV 높이)의 설정이 자유로운것이 특징입니다.
5. 안방극장를 누구나 손쉽게 만들수 있는 무공해 새로운 미래형 라이프 스타일로 활용성이 매우 높다

특히 벽에 구멍을 뚫고 싶지 않은 사람, 석고보드에서 설치가 어려운 사람, 전근이 많은 사람, 가끔  디스플레이기기의 장소를 이동하고 싶은 사람, 회사의 회의실이나 오피스텔 ,고급맨션/아파트……등에는 매우 편리한 제품이라고 생각합니다.

DREAM-SQUARE (Autopole System)

POLE HELD PROJECTOR,SCREEN,SPEAKER STAND FOR HOME THATER

♪국내에서 최초 판매하는Screen Autopole System DST-310 (SCREEN)♪

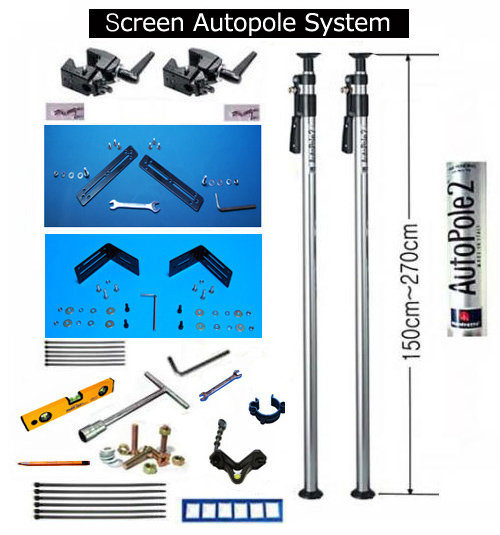

-구성품: 오토폴 2개 + 고정용 슈퍼 클램프 2개/가로 연결 브라켓 2개(ㄱ"자 슬라이딩 방식용 브라켓 택일) /기타 나사와 /케이블 타이 노끈 / 육각랜지 /T"자 복스 핸들 / 수직 측정용 정레벨 고급형 수평자 /스폐너 / 설치 설명서

Screen Autopole System DST-310(폴의 길이는  최저 210cm~370cm까지 자유롭게 확장 가능합니다

본 상품 오토 폴은 GRANDVIEW (그랜드뷰 텐션 전동) 스크린과 같은 최대 무게 20kg 정도의 무거운 스크린도 견고한 설치가 가능합니다

전동식 스크린경우 전원 케이블은 노끈으로 봉 뒤로 부착하시면 됩니다

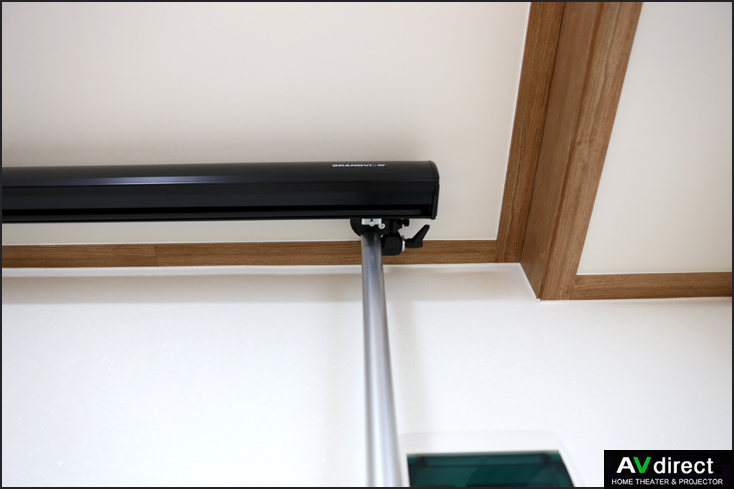

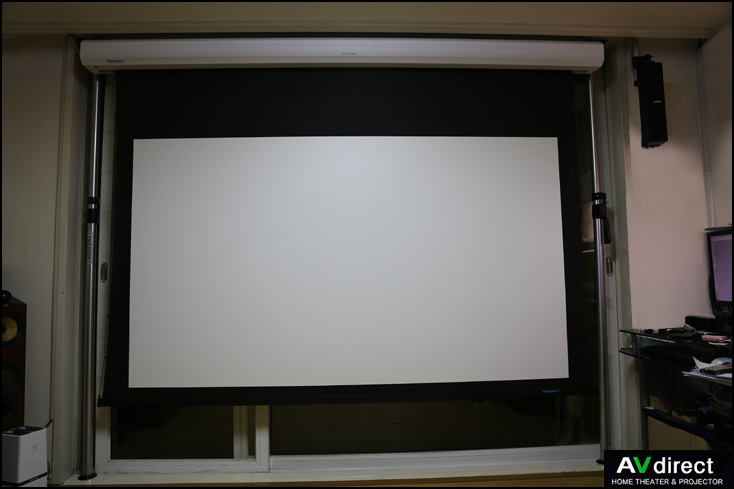

설치후 전면에서 스크린을 보면 지지용 봉은 양끝단 만 조금만 안쪽으로 보이게 되어 보다 깔끔합니다

슈퍼 클램프(SUPER CLAMP/made in italy)하중:15KG까지 견디는 구조로 안정성과 경고성을 확보 하였습니다 레바 손잡이를 돌려서 조여주는 구조로 폴에 기둥에 단단이 물려서 고정시킵니다

(클램프 안쪽에는 특수 고무 재질로 부착되어 있어 폴에 흡집과 미끄러움을 방지해 줍니다)

클램프에 연결되는 익스텐션 암은 3중 구조의 부착나사로 고정되어 안정성과 견고성을 확보 하였습니다

■프로젝터를 천장에 매달아 작업 하는 경우,스크린을 어느 위치까지 내리는가 하는 것도 중요한 포인트입니다.즉 프로젝터와 스크린 투사면까지의 높낮이 차이가 중요합니다.

스크린용 오토폴은 스크린 높이 조절이 자유롭기 때문에 어느 위치에서도 위치 변경이 가능합니다

■스크린의 위치가 높은 경우

스크린의 위치가 높으면 렌즈 시프트를 너무 사용하는 무사히 스크린에 영상을 투사 할 수 있으므로, 렌즈 시프트가 붙어 있는 프로젝터라면 대부분의 기종으로, 영상의 구석이 끊어지는 일 없이 영상을 스크린에 비출 수 있습니다.

그러나 영상의 위치가 높으면 올려보는 형태로의 시청이 되어 목이 피곤하거나 눈이 아프거나 영상의 현장감이 떨어 질수가 있습니다.이 상태는, 프로젝터와 스크린 투사면의 높낮이 차이가 비슷하다고 볼수가 있습니다

■스크린의 위치가 낮은 경우(권장)

스크린의 위치가 낮으면 렌즈 시프트를 많이 사용하지 않으면 안됩니다.그림과 같이 높낮이차이가 있어, 사용하시는 프로젝터의 렌즈 시프트의 양이 작거나 하면 영상의 구석이 끊어져 버리거나 초점이 매우 흐리게 보이기도 합니다다.이러한 경우에, 높낮이차이를 줄인다고 하는 의미로, 연결봉을 사용해 프로젝터의 위치를 내리거나 합니다.

하지만 스크린을 낮은 위치에 설치할 경우에 스크린용 오토폴은 매우 좋은 대안이 될것입니다

 슈퍼 클램프(SUPER CLAMP)(하중:15KG)손잡이로 돌려서 부착할수 있습니다.슈퍼 클램프에 연결되는 3중 구조의 접속 나사볼트

독특한 캔딜 레버의 싱글 액션 잠금 시스템은 양끝에 러버 패드를 장착하여 안전하게 고정시킨다

레버를 이용한 빠르고 간단한 편리한 설치가 가능합니다

최고의 안정성. 견고성. 이동성. 편리성.응용성.설치비용까지 절감할수 있는 혁신적인 미래형 Autopole System!!

10분 정도라면 누구나 쉽게 설치가 가능한 편리성을 가지고 있습니다

폴에 장착되는 고급 알미늄 브라켓입니다

설치시 봉은 안쪽으로... 스크린 부착될 부분은 바깥쪽으로 장착합니다

전면에서 스크린을 보면 지지용 봉은 양끝단 만 조금 보이게 되어 보다 깔끔합니다

스크린 길이(폭) 조정이 고급 알미늄 브라켓 채용하였습니다

폴에 장착되는 고급 알미늄 브라켓입니다(아래 사진에서 사무실에 설치할 경우 천정에 석고보드를 지지하는 철근에 설치하시면 됩니다)

아래 사진은 B타입 L"자형 브라켓 사진입니다

(사용자 편의상 필요시 요구사항에 기재해 주세요 /그대신 위의 가로형 브라켓 상품은 나가지 않습니다)

폴에 장착되는 고급 알미늄 ㄱ"브라켓입니다(필요시 요구사항에 기재)

스크린 설치시 동봉한 나사 볼트로 부착합니다


T 핸들 소켓 (복스 드라이버)도 함께 제공해 드립니다



일반적으로 오토폴 레바 측면에 있는 조임 볼트를 조일때 사용합니다

윗쪽에 있는 작은 폴을 미끄러 지지 않게 단단하게 잡아 주는 중요한 역활을 하는것으로

오토폴을 설치후에 아래와 같이 레바 측면에 있는 넛트를 다시한번 조여줌으로써 폴을 보다 견고하게 확실히 고정시킬수 있습니다

설치전에 넛트를 조여주면 안쪽 폴이 움직이지 않을수 있이며.



측면에 조임 볼트는 적절하게 맞추어져 출고 되었으므로 조임은 조금만 조여 주셔도 됩니다



아래 사진은 기본 발송되는 가로 평형 브라켓으로  일반적인 스크린 끝단에 나사구멍이 있는 스크린에 적합한 브라켓으로 만들어져 폴 앞쪽으로 설치 가능합니다

부착 나사는(두께6m x 길이25mm) 넛트 와샤등으로 함께 동봉해 보내드립니다

LARGE CABLE CLIP 32mm to 45mm

Auto Pole의 파이프직경 32mm~45mm 까지 사용되는 플라스틱 재질의 cable clip에서 사진의 육각 렌치도 부착할수 있습니다.

AUTOPOLE SPIRIT LEVEL

오토폴이나 뷰브의 지름이 25mm에서 60mm 까지의 부착할수 있으니 부착후에 수평을 잡아주는데 도움을 주는 수평계입니다.

기포관 수평기는 기포의 위치가 표선 사이의 중앙에 왔을 때 수평·수직 비탈을 나타냅니다.

수평은 중력 방향에 대해 직각의 방향이다.

옵션상품1:Extension Grip ArmDST-10A (슈퍼 클램프+투명 받침대):2개160,000원

■ 상품 특징

-> 일반적으로 슈퍼 클램프와 결합하여 사용되어진다.
->오토폴과 함께 반대쪽에 부착해 무게 균형은 물론 스피커나 화분 리모콘을 올려 놓을수 있습니다
->거실에 화분등 인테리어 소품으로도 할용도가 높습니다
-> Scrim과 Flag 또는 Small light의 그립 포인트를 연장할 때 사용된다.
-> 파이프 길이 : 12cm (길이 조정 불가)

구성품

EXTENSION ARM 1개 + 고강도 투명판 1개 +슈퍼 클램프 1개

주로 폴 하단봉에 슈퍼 크램프와 부착되어 받침용으로 사용된다

받침대위는 스피커 리모콘 화분등을 올려 놓으므로써 활용도와 폴에서는 인테리어와 반대쪽 프로젝터와의 균형감각을 높혔습니다

■투명 선반 특징

1,재질의 강도는 유리의 250배, 아크릴의 30배 이상 견고한 초강력 재질로 구성

2,유리의 절반정도로 가볍고 변형이 뒤틀림이 없는 초강력 내구성

3,투명한 재질로 인테리어 소품으로 다용도 활용가능

4,두께 6mm 내 하중 3kg견디는 초 고강도 재질(투명판 밑에 메달리는 프로젝터 무게는 3~4KG까지만 권장합니다)

미끄럼 방지 부속예
 2 개의 부속을 상단 파이프 레바 바로 위에 를 끼워 결합 합니다.

-일반적은 프라스틱 보다 견고한 재질로 만들어 졌습니다.

-대량으로 만든것이 아닌 수작업으로 1개씩 주문 제작하여 만들어 졌습니다.

조립예

2 개의 파이프가 더 단단한 것과 같이 결합 된 부분에 L랜치 이용한 볼트 넛트를 조여서 두개의 클램프로 폴(파이프)를 밀착 고정합니다.
- 레바위 상단 파이프에 부착하여 미끄럼 방지 확장 연결 부분에 클램프를 부착 해 안전을 예방합니다.



옵션상품

스피커용 브라켓  DST-205L

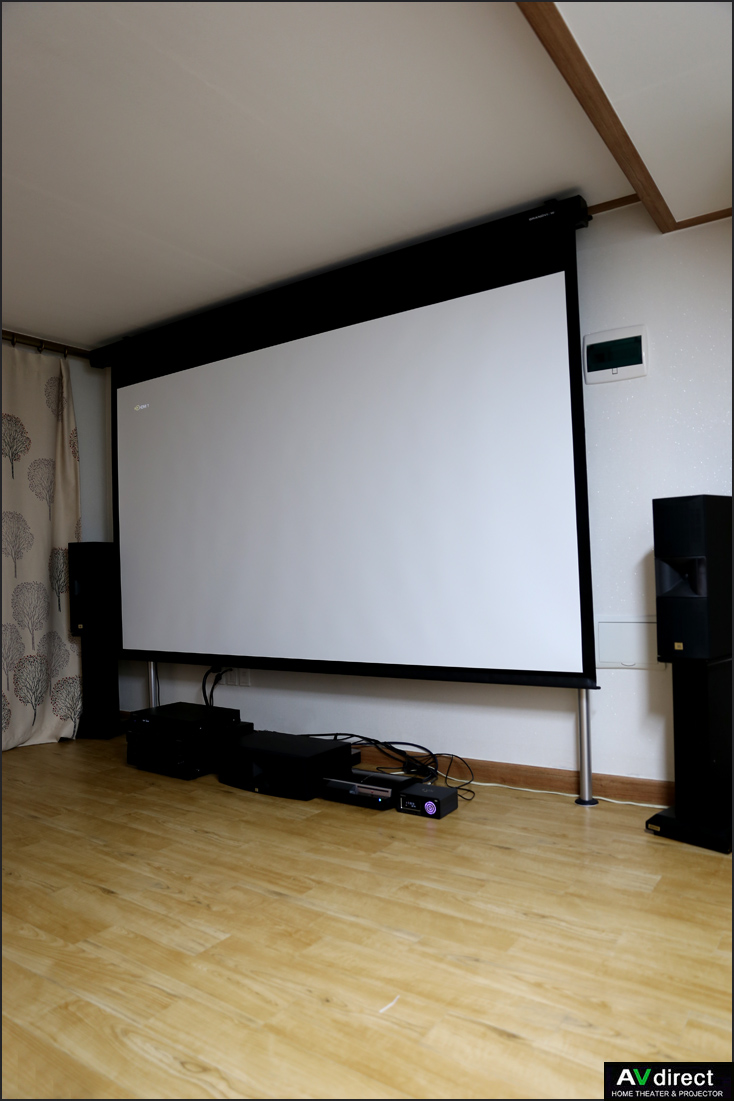

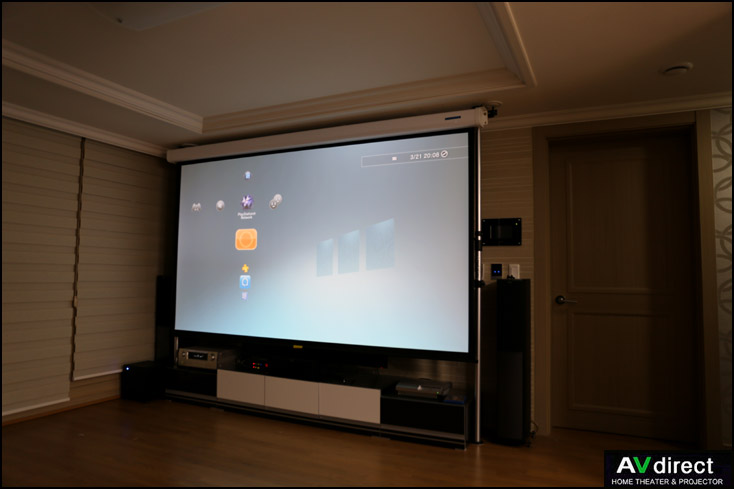

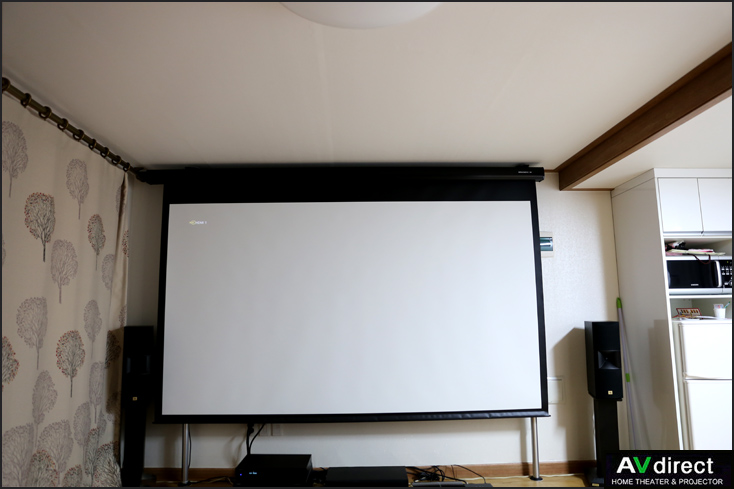

강남구 대치동 신혼부부 신축 아파트 거실에 120인치 스크린 설치한 사례 이미지를 참고해 주십시오.

그랜드뷰 120인치 전동 스크린 GER120H




경기도 화성시 137인치 전동 스크린 설치기
