    주문 제작상품/avdirect 자체제작한 그랜드뷰 스크린 전용 천장 확장용 브라켓 SB-WB170(GSR,GER 시리즈 설치용)(1조셋트/좌,우 2개 제공)GER-80Hi/GER-92Hi/GER-100Hi/GER-106Hi/GER-120Hi
    판매가 39,000원
    SNS
    • 페이스북
    • 트위터
    • 이메일
    배송방식 일반배송
    배송비 주문금액별 차등 (4,000원)
    주문옵션
    • 구입하실 상품을 추가해주세요.
      총 상품 금액 : 상품 가격을 선택해주세요.
      장바구니 바로구매 관심상품
      AVdirect에서 제작한 고급형 그랜드뷰 스크린 전용 슬라이딩 방식 천장용 초 밀착형 브라켓 SB-WB170 입니다,

      일반적으로 스크린 끝단에 있는 구멍에 스크린을 부착하는 제품과 달리 스크린 몸체 뒷쪽에 ㄱ"자 슬라이딩 방식에 브라켓을  보다 견고하게 고정하기 위한  보조 브라켓입니다.

      본 상품 스크린의 무게를 좀더 분산시키고 천장에 부착면을 확장하여 설치 안정성을 확보하기 위한 상품입니다.

      그랜드뷰 스크린 설치시 기본으로 제공되는 ㄱ"브라켓은 작아서 천장 접지면에 불안할수 밖에 없습니다만

      본 상품은 120.133인치 정도 무거운 스크린도 보다 견고하게 설치할수 있습니다.

      일반적인 아파트 천장이 석고보드인 경우 토굴앙카나 각목에 추가로 설치할수 있어서 보다 견고하게 설치할수 있게 되었습니다.

      본상품은 사용안했을때의 같은 정도로 천장에 미리착해서 설치하여 깔끔하고 안전하게 설치하실수 있습니다.



      특히 사용된 브라켓은 국내 포스코 사의 고강도 철판을 이용한 재질로 만들어져 있으며,

      철판에는 여러개의 구멍을 타공되어 있어서 다양한 방법으로 여러개를 피스로 설치 할수도 있습니다.

      이는 천장에 설치 면적을 크게하여 공간을 확보하고 안정적인 설치가 가능합니다.

      또한 천장속 각목에 직접 피스를 고정시킬때 넓은 확장판은 면적이 천장에 부착되는 면이 넓어서 기존 브라켓보다 각목에 걸릴 가능성이 높아서 매우 유리합니다.

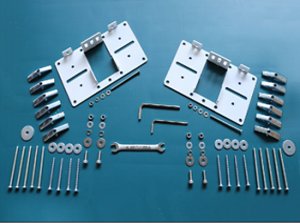

       석고 토굴앙카 각목피스 조립용 나사 와셔등 제공해 드립니다 .



      특징

       1,해당 모델:그랜드뷰 시리즈 설치 가능한 모델



      GRANDVIEW (그랜드뷰)

      호환모델

      반자동.수동 스크린

      GSR-80H,92H,100H,106H,120H,133H

      전동 스크린(수신기 노출형)

      GER-80H,92H,100H,106H,120H

      전동 스크린 (수신기 내장형)

      GER-80HI,92HI,100HI,106HI,120HI



      호환 안되는 모델로는 그랜드뷰 텐션 스크린 GET/GET2 시리즈는 호환이 안됩니다.



      aquavision by grandview

      (윤시네CB-P,CB-M80~120인치 까지)





      2,철판사이즈:가로 170mm 세로 95mm 두께 2,2mm로 구성 분체 도장

      3,본 상품에 조립되는 철판 중앙사이즈:68mm x 47mm(그랜드뷰 해당 스크린과 호환)

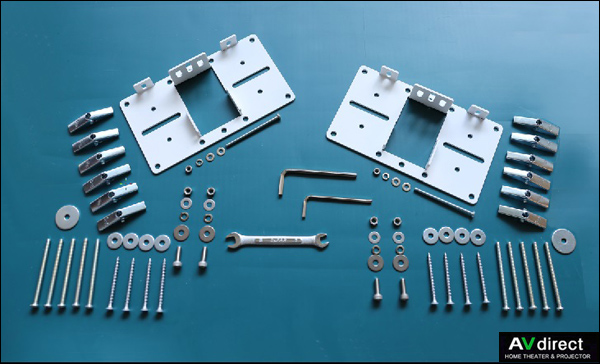

      4,설치 관련 관련 토굴앙카10개(spare 추가 제공) 각목용 피스, L"렌치,조립용 볼트 와셔 넛트,스폐너등 함께 제공



      1개만 주문하시면 1조(2개를)보내 드립니다.




      본 상품은  무거운 스크린을 천장에 석고보드나 얇은 나무 합판에 부착시에 기존에 2개 정도에서===> 5개로 확장하여 석고 앙카 작업을 할수 있어서 보다 안전하고 견고한 부착이 가능합니다.

      특히 무거운 전동 스크린 이라면 본 상품을 적극 추천해 드립니다.



      이미지 참조

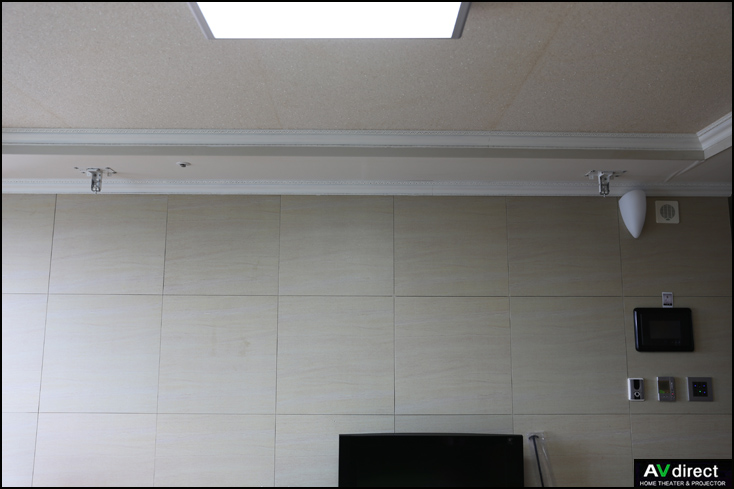

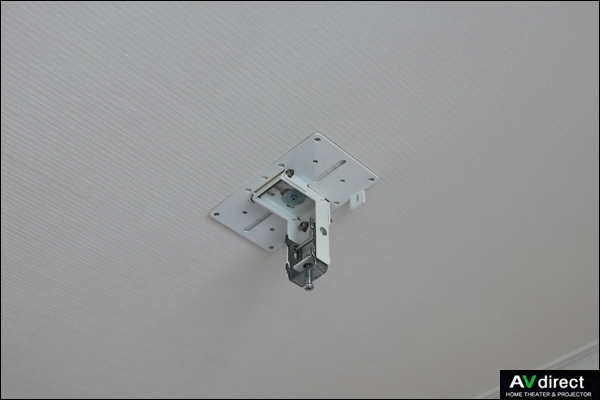

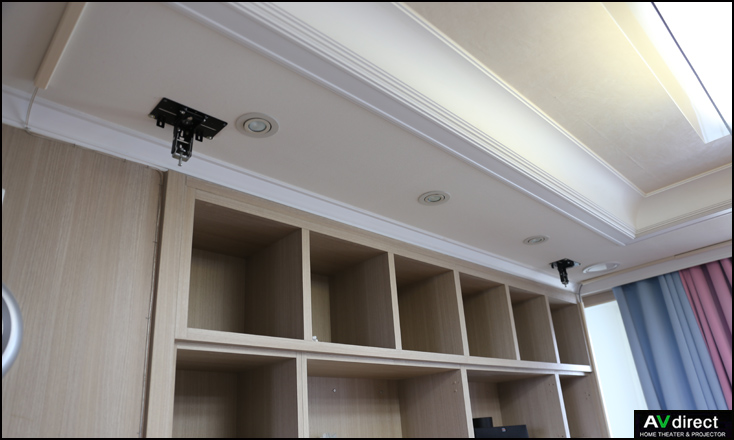

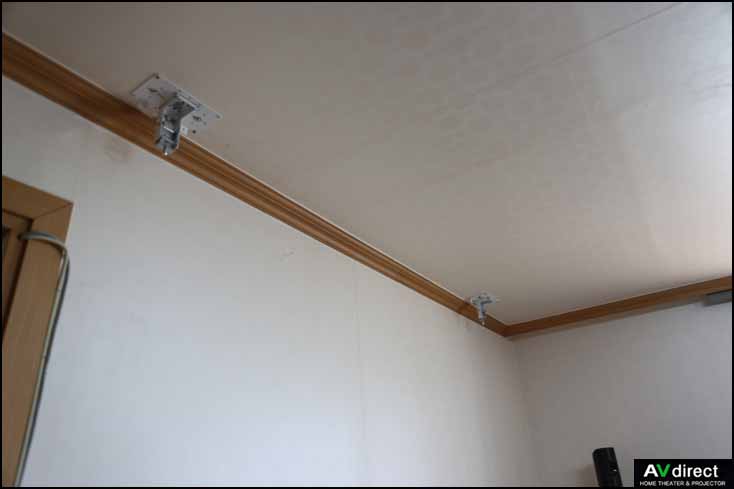

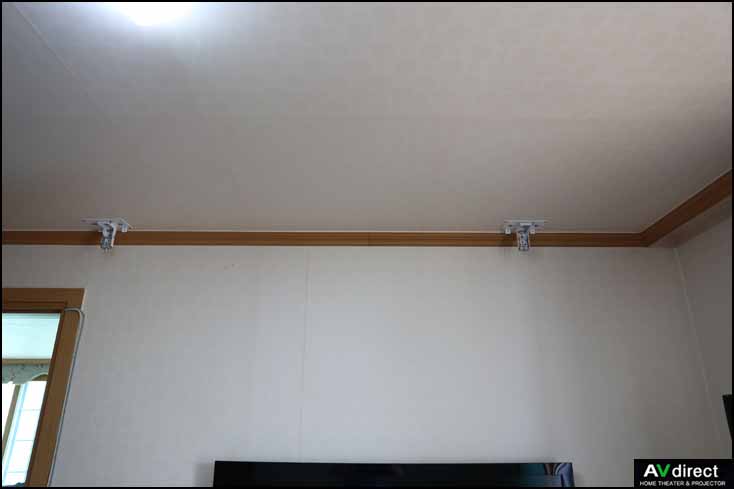

      아래 사진은 그랜드뷰 시리즈 제품중에서 기본 제공되는 브라켓과 본 상품을 조립해서 천장에 설치한 사진입니다.

      먼저 브라켓 중앙에는 큰 와셔를 이용해 설치 하십시오.





      품특징

      천정에 석고보드이거나 얇은 나무 합판일경우 무거운 스크린을 설치시 보다 견고하고 튼튼하게 설치하기 위한 보조 브라켓입니다

      거실천장에 깨끗한 상태로 설치가 가능하도록 분체 도장 되어 있으며 조립된 상태로 밀착해서 부착할수 있어 시각적 부담감이 적습니다.



      설치도중 천장속이 각목이 있거나 커텐박스 안쪽 장착시 천장재질이 나무 판자인 경우 동봉한 각목용 피스에 설치하실수도 있습니다

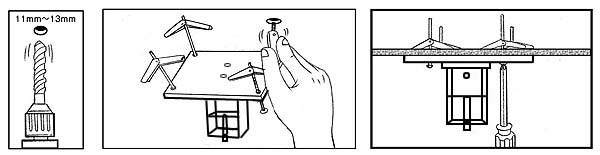

      아래 그림은 스크린를 석고 보드일때 천장에 설치 할때 입니다

      설치시에는 설치할 위치를 줄자등을 이용해 정확히 측정한 후에 천장 석고보드에 최소11mm ~13mm정도의 적당한 구멍을 뚫고서 앙카를 손으로 접어서 천장 속으로 삽입 하셔야 합니다



      석고보드에 구멍을 뚫은 일은 작은 Drill Bit만으로도 충분히 설치 가능합니다

      정확히 위치를 표시한 다음 토굴앙카가 접었을때 석고보드 속으로 들어 갈수 있을정도로 조금씩 구멍을 넓혀 가면서 타공 하시면 됩니다

       손공구 고급 스패너(7mm/8mm) 입니다.

      볼트와 스크린을 보다 더 단단히 조이는데 사용합니다.

      스크린 매니아 제품인경우 사진참조

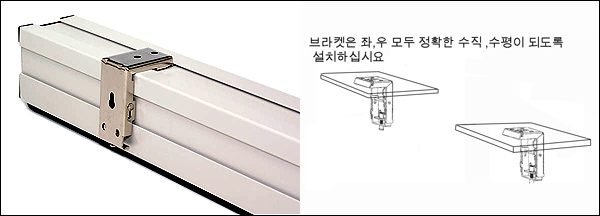

      브라켓은 정학히 수직 수평이 되도록 설치하십시요

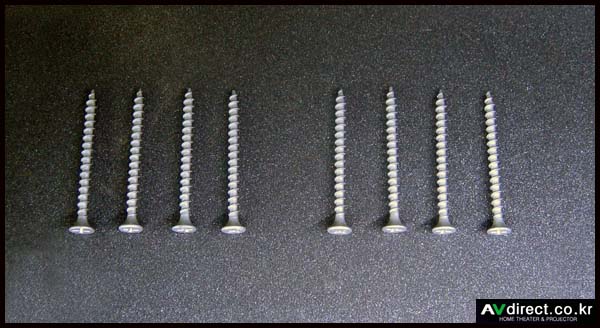

      나무 전용 피스 8개 추가 제공

      천장이 나무 각목이나 합판일때 사용하는 부품 아래와 같은 나무 전용 피스도 함께 제공해 드립니다.

      보통 아파트 천장속에는 석고보드를 각목에 부착하는 경우가 많으므로 아래 나무 전용 피스를 이용해 보다 견고하게 설치할수 있습니다.

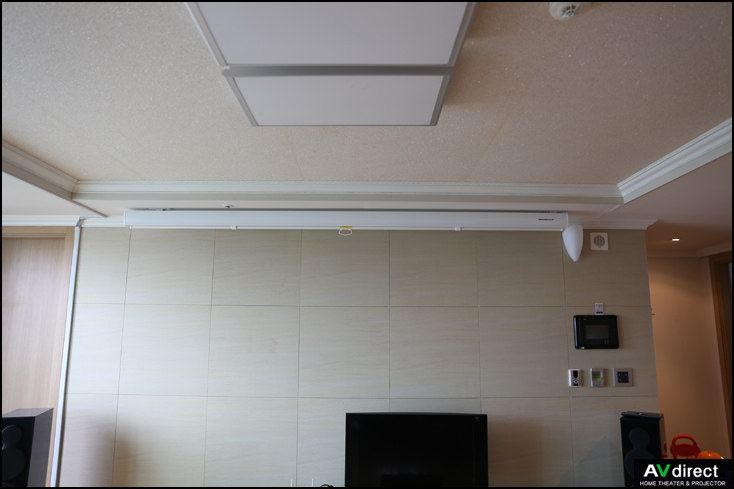

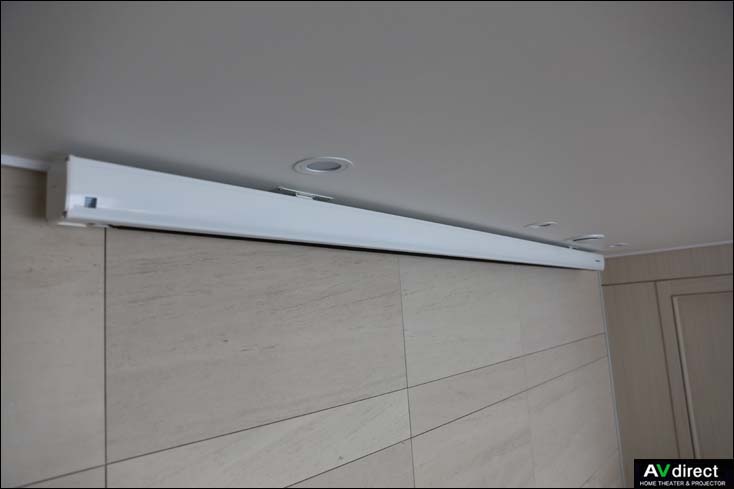

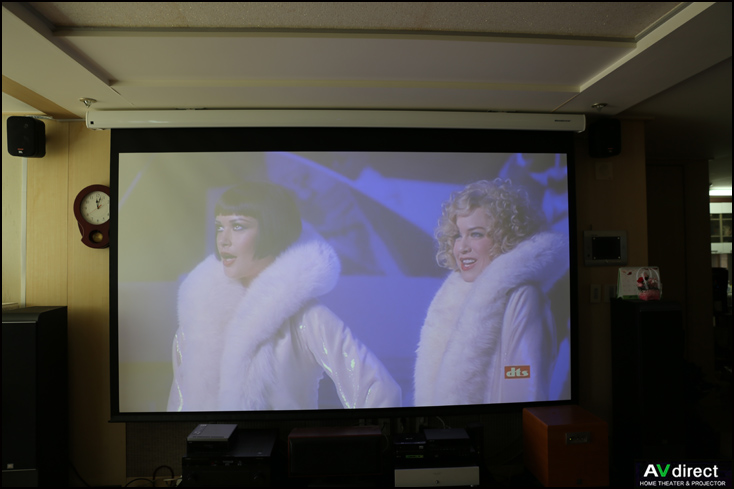

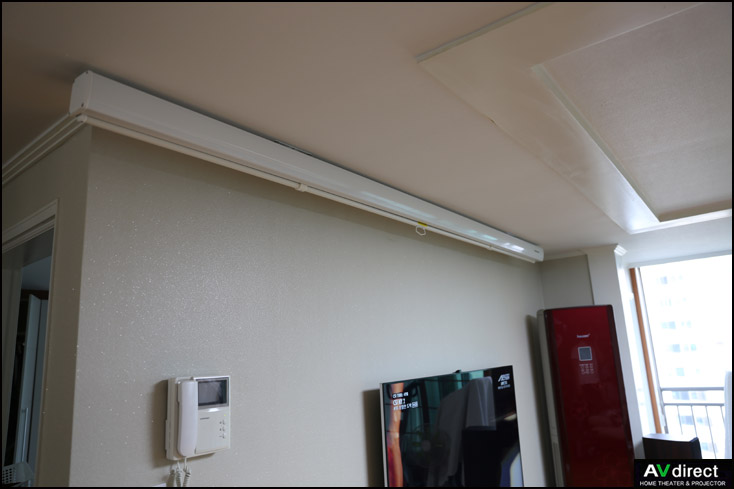

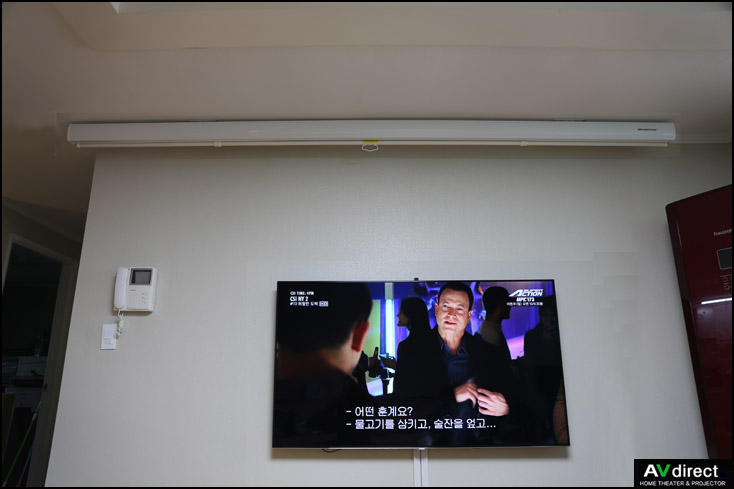

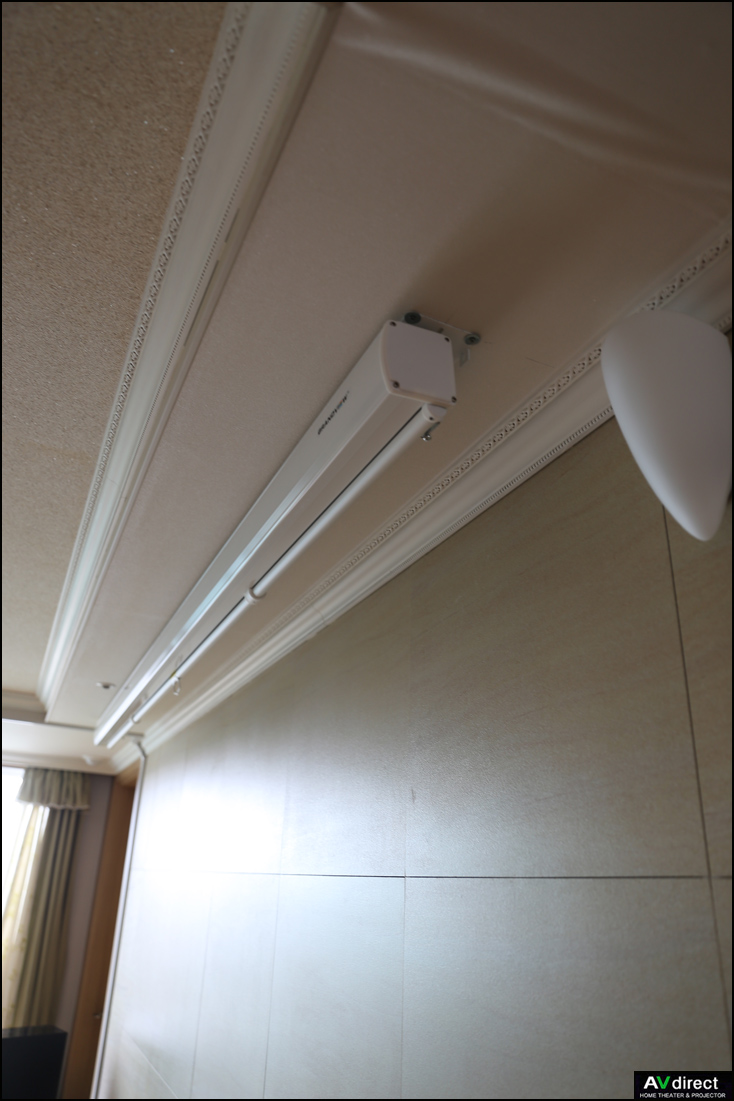

       GRANDVIEW (그랜드뷰) GER-120Hi (16:9 전동 스크린 )설치 이미지 참조

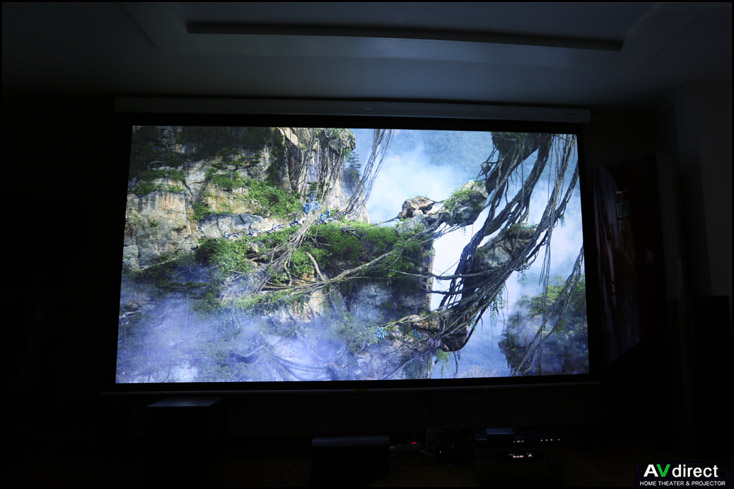

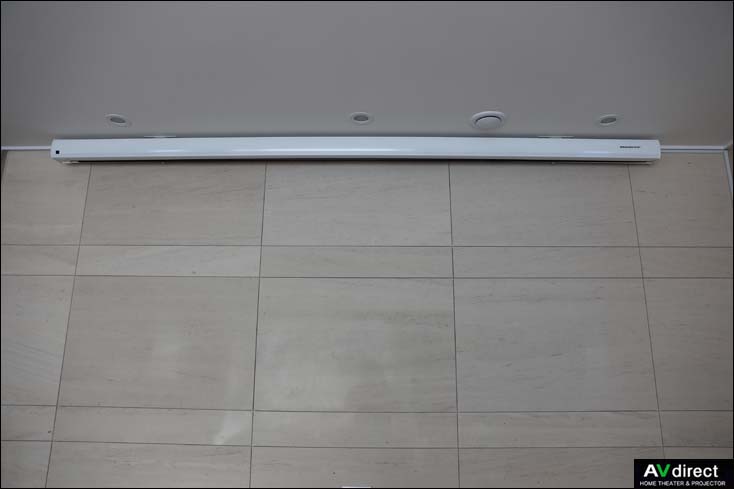

      그랜드뷰 120인치 전동 스크린 설치한 사진 참고해 주십시오.

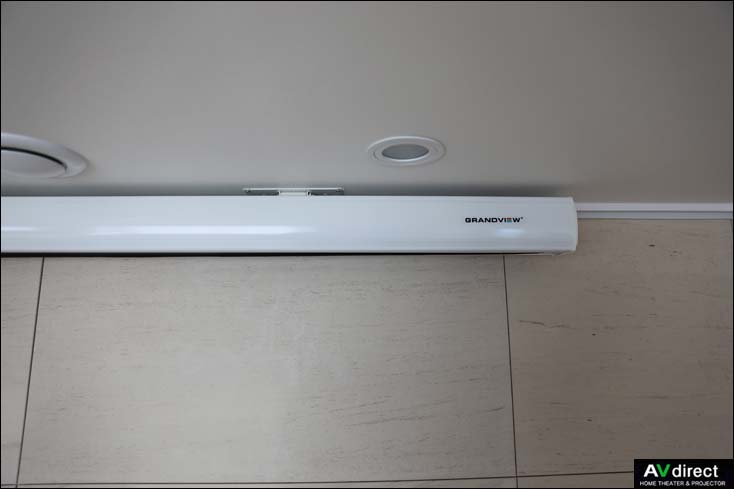

      스크린 케이스와 같은 화이트 색상에 천장에 초 밀착되어 일체감 있게 안정감있게 설치 되었습니다.

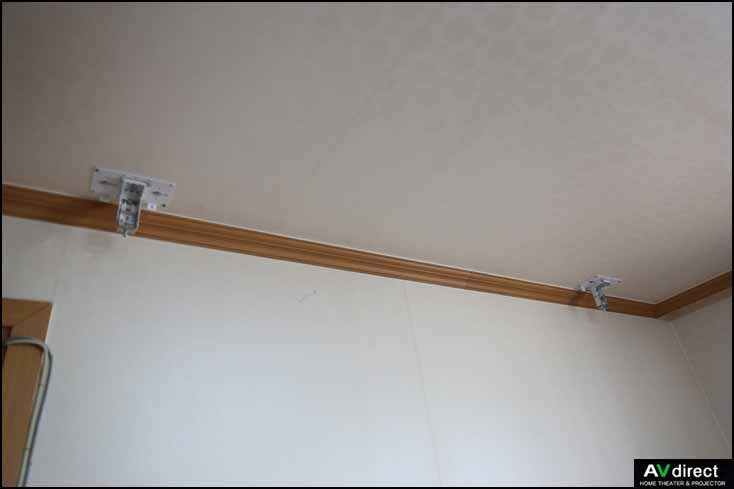

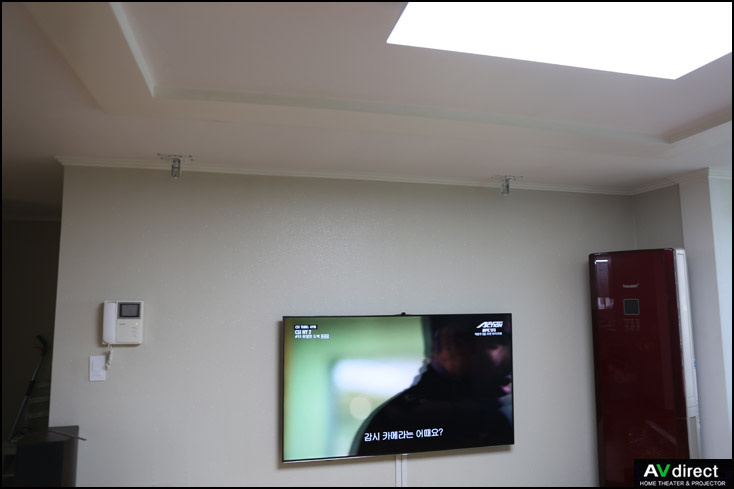

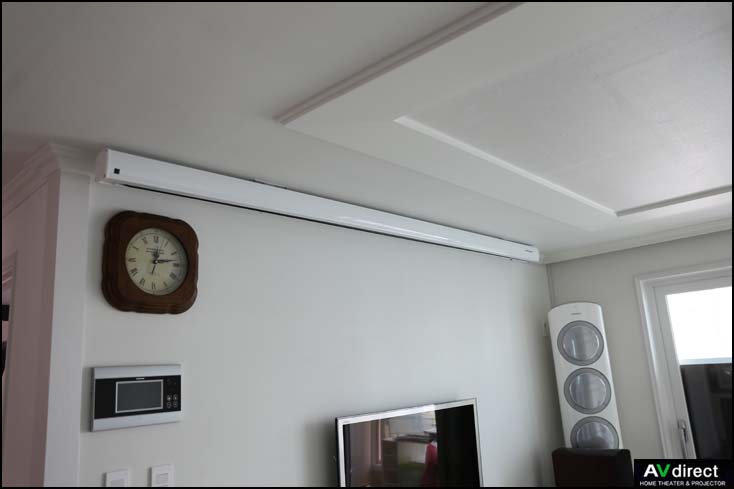

      아파트 석고보드에 설치한 사례입니다.
      국내 아파트 대부분이 1CM가량 두께로 본 상품으로 설치 했을때 전혀 문제없이 견고하게 설치되었습니다.
      (자가 설치의 경우 설치에 대한 책임은 AVDIRECT에 책임질수 없으니 양해 부탁드립니다)

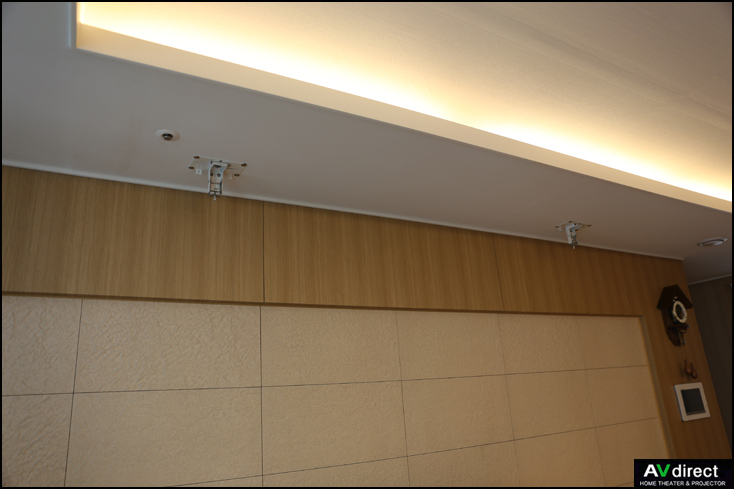

      양쪽모두 석고보드이지만 무사히 잘 설치되었습니다.

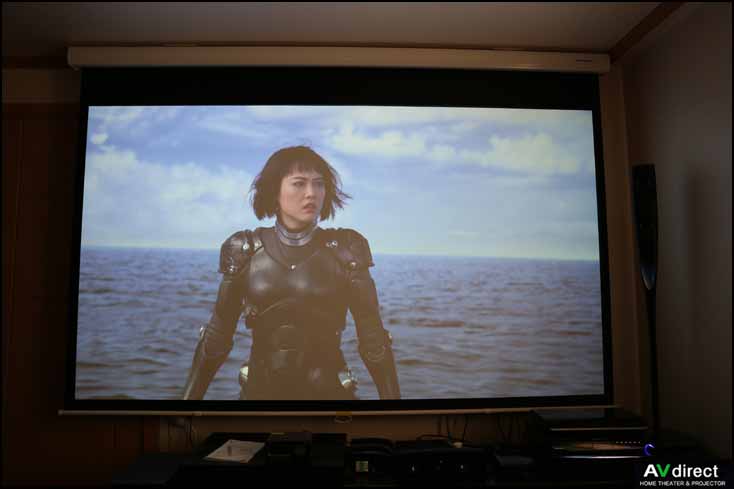

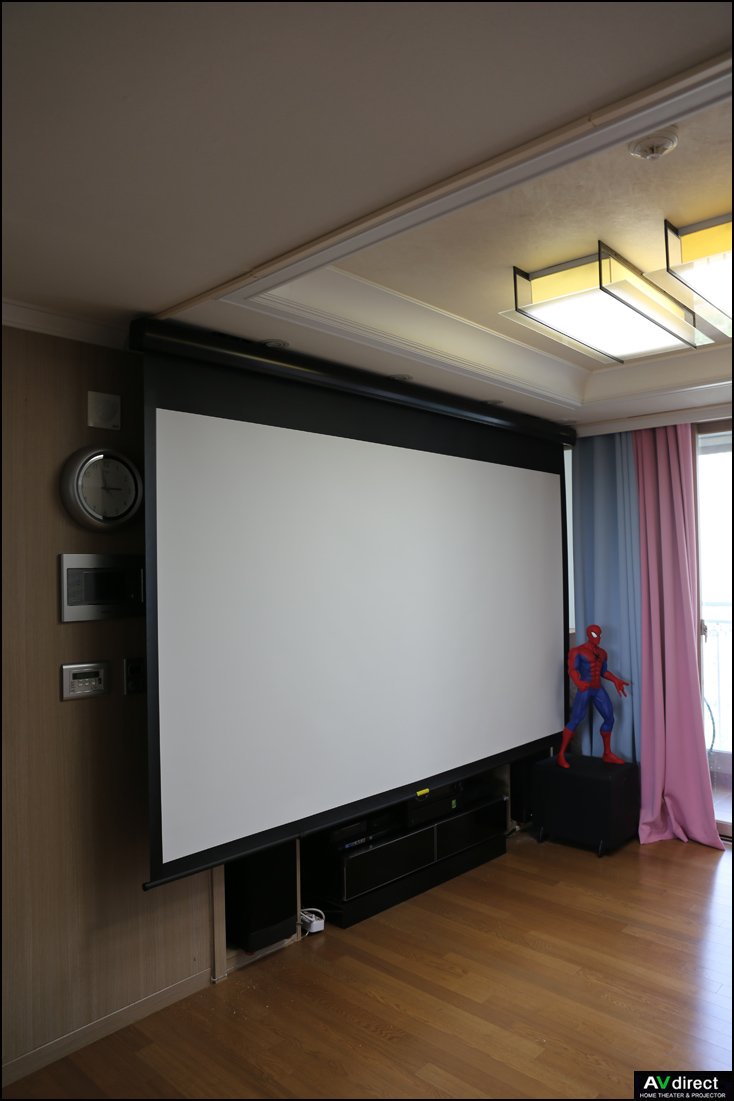

      GRANDVIEW (그랜드뷰 120인치 수동스크린) GSR-120H

      120인치 설치한 이미지 참조


      수동 스크린의 경우 전동 스크린에 비해서 원단을 내리거나 올릴때 천장에 스트레스나 진동을 주게되어 보다 견고하게 설치 하셔야 합니다.

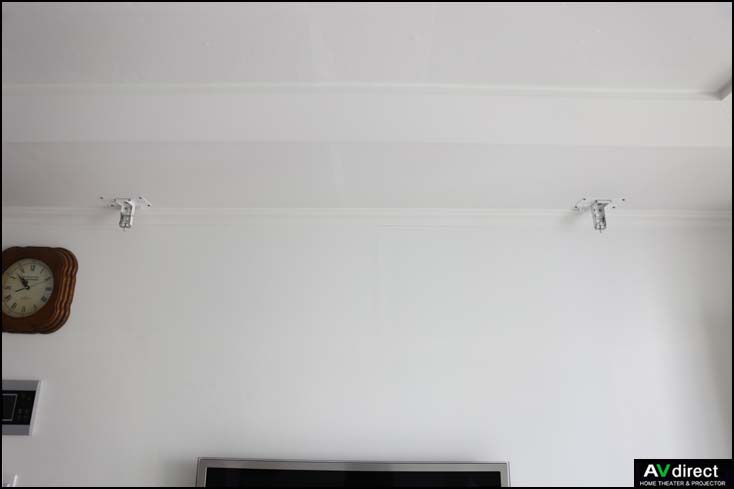

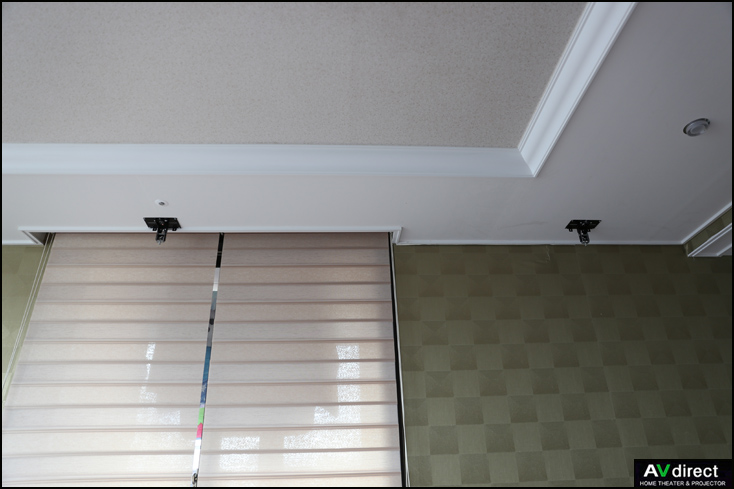

      브라켓 천장 설치는 양쪽 스크린 무게 중심이 맞게 줄자로 채크하신후 설치 하십시오.


      수동 120인치도 설치가 완료 되었습니다.

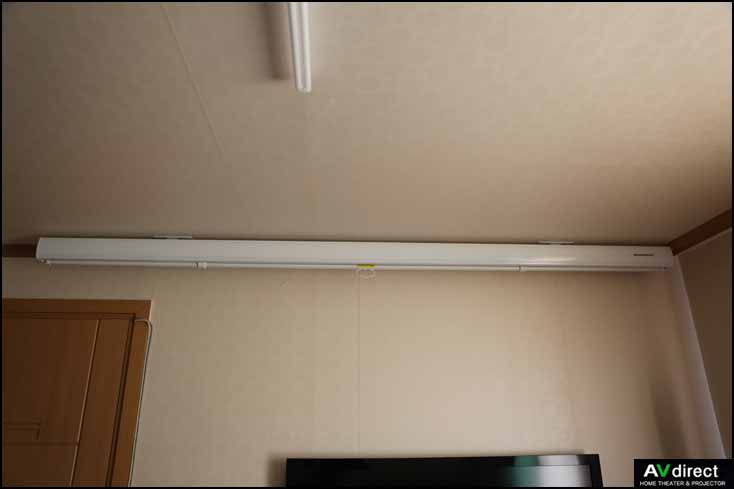

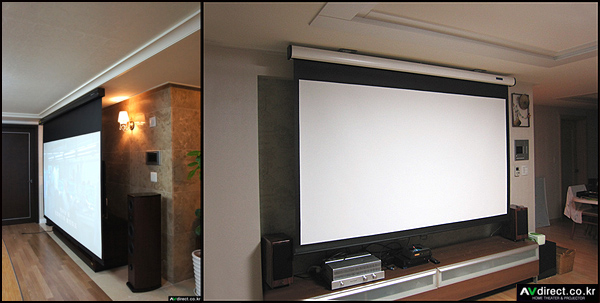

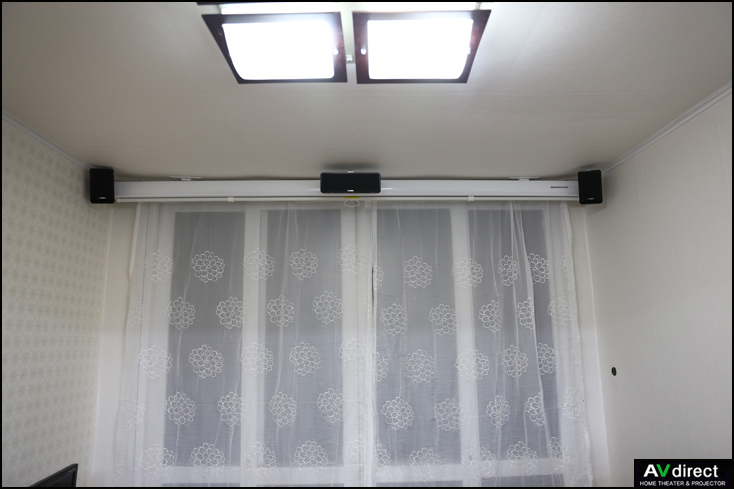

      서울시 송파구 신천동 106인치 수동 스크린(GSR-106H) 설치 사례

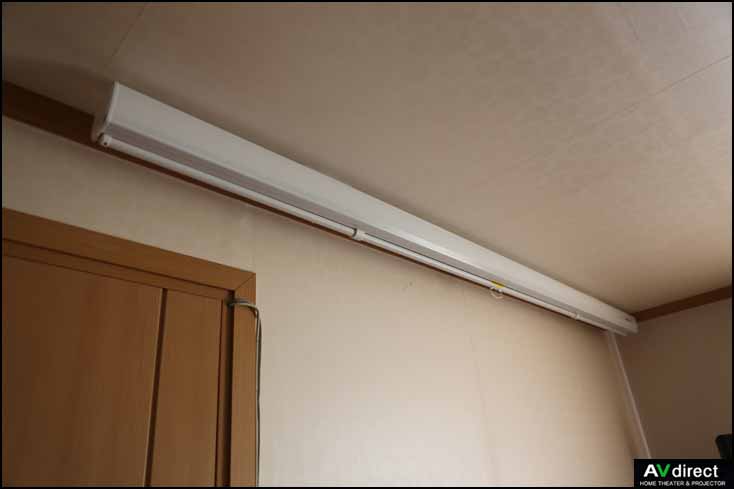

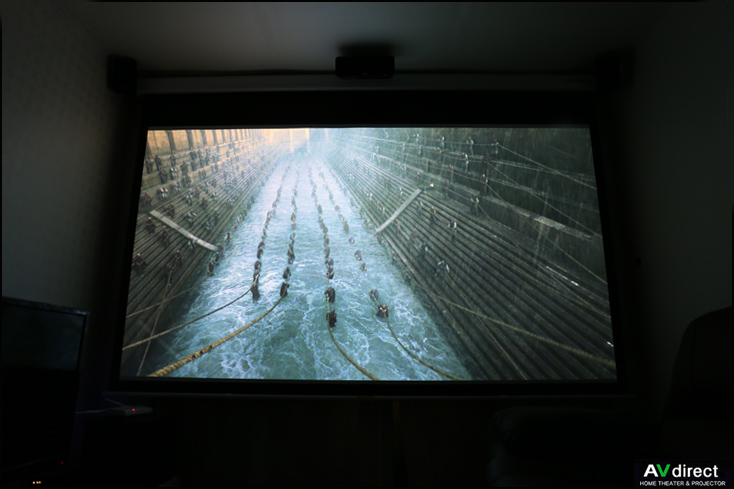

      아파트 작은방에도 설치가 완료 되었습니다.

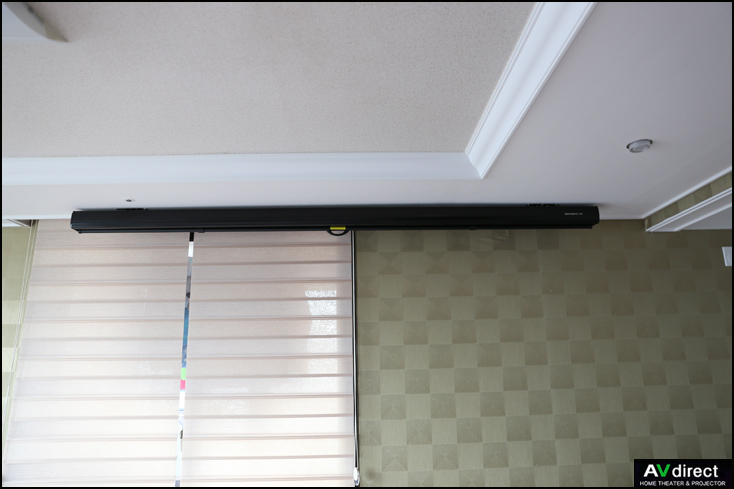

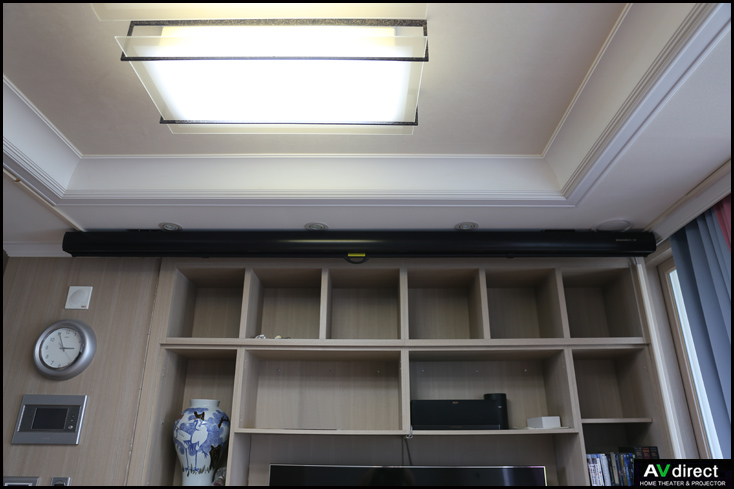

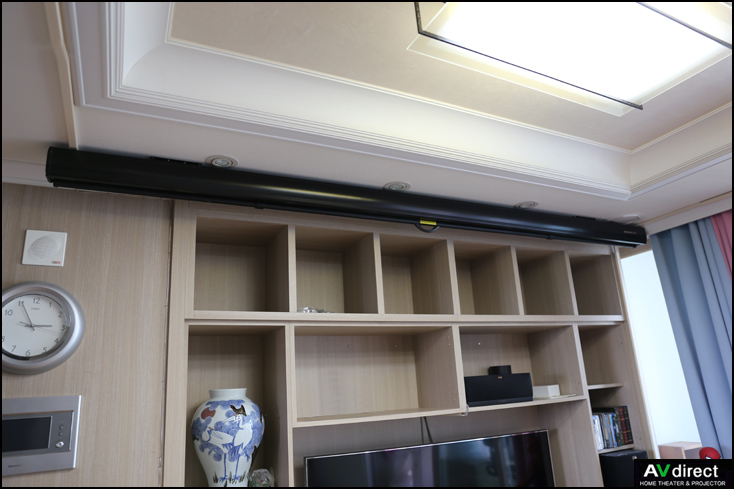

      경기도 양평군 양평읍 백안리 120인치 수동 스크린(GSR-120H) 블랙케이스 설치한 이미지 참조

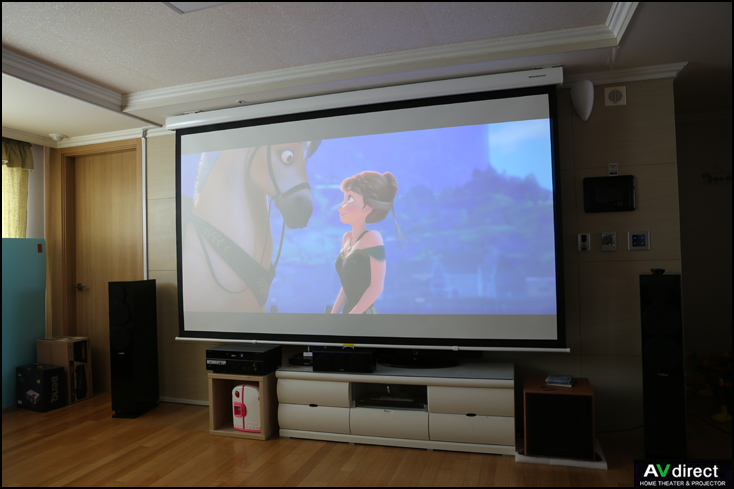

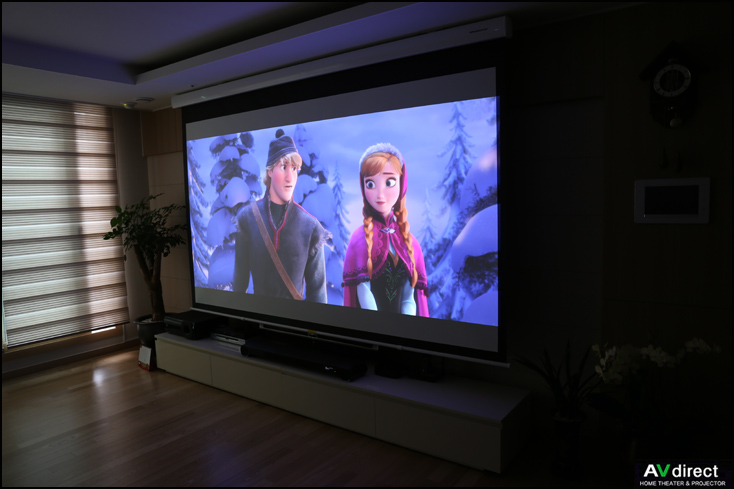

      제주도 제주시 노형동 120인치 전동 스크린(GER-120HI) 설치 사례(avdirect 방문 설치)

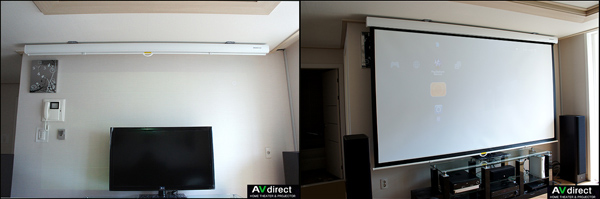

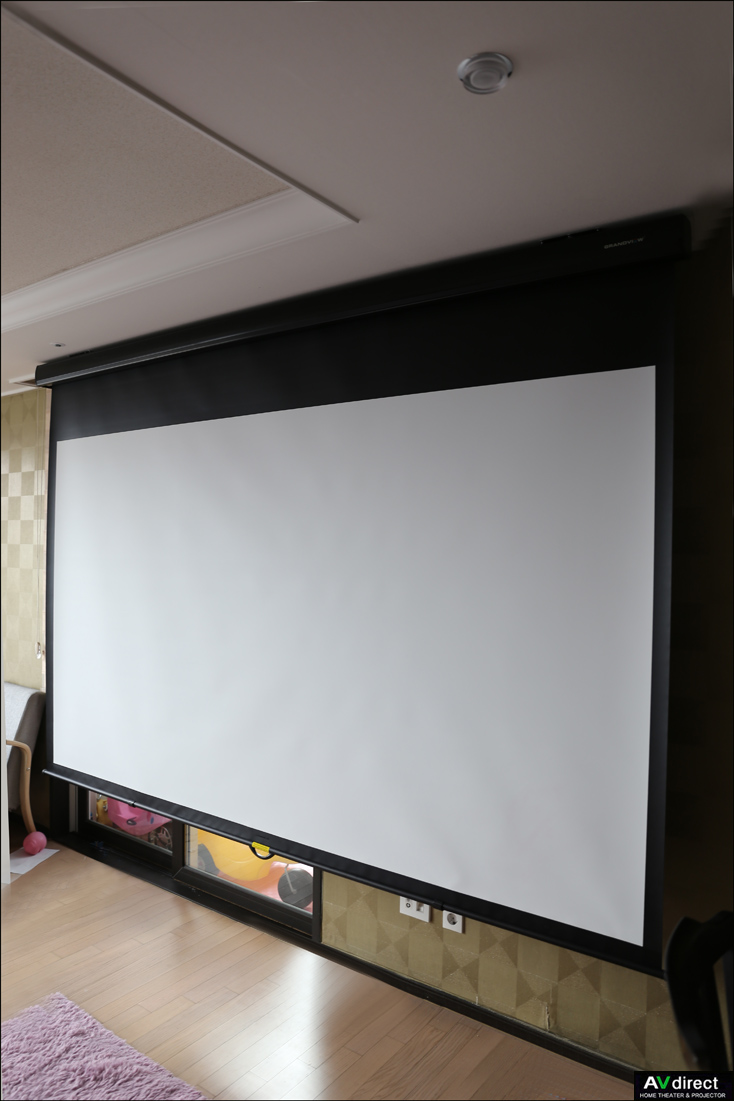

       경기도 성남시 분당구 그랜드뷰 133인치 수동 스크린 (GSR-133H)설치한 사례 이미지 참조











      부산광역시 동래구 명륜동 명륜 아이파크 엡손 EH-TW7200 ,GSR-120H 방문 설치기





      경기도 수원시 권선구 세류동 벤큐W1070,GSR-120H

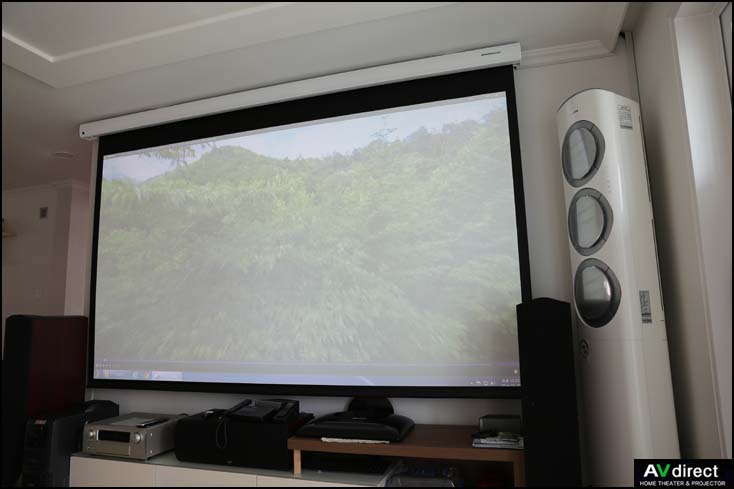

      대구 수성구 신매동 벤큐 w1070 120인치 전동 스크린(GER-120HI) 설치기










      인천광역시 남동구 논현동 한화에코메트로 5단지 옵토마 HD50 + 그랜드뷰 GSR-120H 설치기










      그랜드뷰 ger-120hi
      아래 설치한  그랜드뷰 120 전동 스크린 케이스 디자인은 Fantasy 에서--->Cyber 타입으로 전면이 약간 변경이 있었지만 브라켓은 호환됩니다.




       구입전 참고:본 상품은  국내 최초로 AVdirect에서 직접 가공 제작해 판매하기 때문에 제품 발송 까지는 1~2일 더 소요 될수도 있으며  제품 특성상  반품이나  교환은 불가하오니 신중한 구매 결정을 부탁드립니다.

      기타 설치에 궁금한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다.
